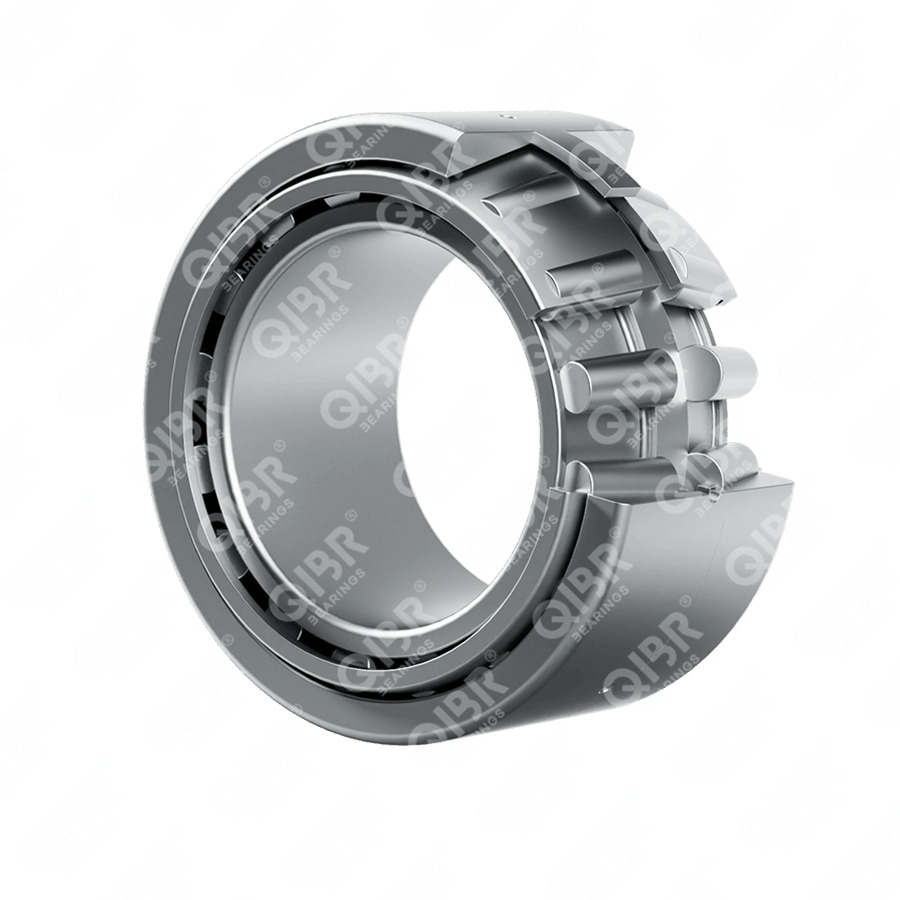

محامل أسطوانية مدببة ذات الصفين - النوع TDI

المحامل الأسطوانية المخروطية ذات الصف المزدوج من نوع TDI (مخروطية مزدوجة داخلية) هي محامل متخصصة مصممة لاستيعاب الأحمال المحورية والشعاعية الكبيرة في وقت واحد في كلا الاتجاهين.

المكونات: تتكون محامل النوع TDI من مخروط مزدوج (مسار داخلي) ومسارين خارجيين مفردين (أكواب). يسمح هذا التكوين بتوزيع الحمل بشكل فعال ويعزز الأداء العام للمحامل.

تصميم قابل للفصل: يتم توفير محامل TDI عادةً كتجميع متطابق، وغالبًا ما تتضمن فاصلًا خارجيًا للمسار. يعمل هذا التصميم على تبسيط التركيب والصيانة.

تصميم القفص: تتميز عمومًا بقفص على شكل دبوس يحتفظ بالبكرات ويوزعها بالتساوي، وهو أمر بالغ الأهمية للحفاظ على الأداء تحت الأحمال والسرعات العالية.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh,DIN / VDEh

Material

محامل فولاذية، فولاذ مقاوم للصدأ، فولاذ مكربن

Innendurchmesser (d)

1.25-9 inch

Außendurchmesser (D)

2.717-12 inch

Marke

QIBR/OEM/Neutral

Verpackung

QIBR/الحزمة الصناعية القياسية/OEM

Anwendungen

علبة التروس؛ معدات الرفع؛ مطحنة الدرفلة؛ آلات التعدين؛ الصناعات المعدنية والتعدينية والبترولية والكيميائية وغيرها

QIBR اختيار نموذج

المرشحات

الحمل الديناميكي

(B)عرض الحلقة الداخلية المزدوجة

(d) القطر الداخلي

(D)القطر الخارجي

(T) العرض

وَزْن

رقم.	رقم المنتج	الحمل الديناميكي	(B)عرض الحلقة الداخلية المزدوجة	(d) القطر الداخلي	(D)القطر الخارجي	(T) العرض	وَزْن
1	14126D-14276	21400 lbf	1.5426 inch	1.2500 inch	2.7170 inch	1.5632 inch	1.57 Ibs
2	13169D-13318	19900 lbf	1.2500 inch	1.6875 inch	3.1875 inch	1.3750 inch	1.71 Ibs
3	13176D-13318	19900 lbf	1.2500 inch	1.7500 inch	3.1875 inch	1.3750 inch	1.65 Ibs
4	13182D-13318	19900 lbf	1.2500 inch	1.8125 inch	3.1875 inch	1.3750 inch	1.62 Ibs
5	375D-374	34400 lbf	2.0940 inch	2.0000 inch	3.6718 inch	1.9690 inch	3.09 Ibs
6	375D-372A	34400 lbf	2.0940 inch	2.0000 inch	3.8125 inch	2.0940 inch	3.56 Ibs
7	389DE-382A	35600 lbf	2.0940 inch	2.1875 inch	3.8125 inch	2.0196 inch	4.50 Ibs
8	39585D-39520	65300 lbf	2.3750 inch	2.5000 inch	4.4375 inch	2.3750 inch	5.70 Ibs
9	78251D-78537	66900 lbf	2.5980 inch	2.5000 inch	5.3750 inch	2.6020 inch	10.10 Ibs
10	78251D-78551	66900 lbf	2.5980 inch	2.5000 inch	5.5130 inch	2.6020 inch	10.66 Ibs
11	78255D-78537	66900 lbf	2.5980 inch	2.5586 inch	5.3750 inch	2.6020 inch	10.03 Ibs
12	78255D-78551	66900 lbf	2.5980 inch	2.5586 inch	5.5130 inch	2.6020 inch	10.85 Ibs
13	496D-492A	60500 lbf	2.3440 inch	3.1875 inch	5.2500 inch	2.3750 inch	7.16 Ibs
14	496D-493	60500 lbf	2.3440 inch	3.1875 inch	5.3750 inch	2.3750 inch	7.77 Ibs
15	581D-572	80900 lbf	3.1549 inch	3.1875 inch	5.5115 inch	3.1875 inch	11.71 Ibs
16	L217845D-L217810	36300 lbf	1.7500 inch	3.3750 inch	4.8750 inch	1.6251 inch	3.80 Ibs
17	L217845D-L217813	36300 lbf	1.7500 inch	3.3750 inch	5.0000 inch	1.6251 inch	4.23 Ibs
18	767D-752	128000 lbf	4.2500 inch	3.5000 inch	6.3750 inch	3.9980 inch	19.33 Ibs
19	42362D-42584	63800 lbf	2.2812 inch	3.6250 inch	5.8437 inch	2.2500 inch	8.53 Ibs
20	LM119348D-LM119311	54600 lbf	2.2500 inch	3.7500 inch	5.3750 inch	2.2500 inch	5.91 Ibs
21	779D-772	135000 lbf	4.0300 inch	3.8750 inch	7.1250 inch	4.0000 inch	24.99 Ibs
22	52400D-52618	87500 lbf	3.1250 inch	4.0000 inch	6.1875 inch	3.1562 inch	11.67 Ibs
23	52400D-52638	87500 lbf	3.1250 inch	4.0000 inch	6.3750 inch	3.4062 inch	13.83 Ibs
24	782D-772	135000 lbf	4.0300 inch	4.1250 inch	7.1250 inch	4.0000 inch	23.57 Ibs
25	946D-932	224000 lbf	6.0000 inch	4.2500 inch	8.3750 inch	5.6250 inch	50.60 Ibs
26	71450D-71750	142000 lbf	4.0000 inch	4.5000 inch	7.5000 inch	3.8750 inch	24.27 Ibs
27	HH224346DD-HH224310	266000 lbf	6.0000 inch	4.5000 inch	8.3750 inch	5.6250 inch	48.52 Ibs
28	M224749D-M224710	95700 lbf	2.6875 inch	4.7500 inch	6.8750 inch	2.6251 inch	12.83 Ibs
29	67388D-67322	144000 lbf	3.6250 inch	5.0000 inch	7.7500 inch	3.6250 inch	23.52 Ibs
30	97500D-97900	147000 lbf	5.9545 inch	5.0000 inch	9.0000 inch	6.3125 inch	53.96 Ibs
31	95499D-95925	246000 lbf	6.0000 inch	5.0000 inch	9.2500 inch	5.5000 inch	57.23 Ibs
32	74510D-74850	150000 lbf	4.8750 inch	5.1183 inch	8.5000 inch	4.8750 inch	38.46 Ibs
33	74512D-74850	150000 lbf	4.0000 inch	5.1250 inch	8.5000 inch	4.0000 inch	32.97 Ibs
34	67390D-67322	144000 lbf	3.6250 inch	5.2500 inch	7.7500 inch	3.6250 inch	21.45 Ibs
35	H228649D-H228610	253000 lbf	4.7500 inch	5.3750 inch	8.8750 inch	4.7500 inch	44.03 Ibs
36	48680D-48620	112000 lbf	2.9688 inch	5.5000 inch	7.8750 inch	3.0625 inch	17.90 Ibs
37	82587D-82931	202000 lbf	4.1475 inch	5.8750 inch	9.3125 inch	4.1875 inch	38.50 Ibs
38	82587D-82950	202000 lbf	4.1475 inch	5.8750 inch	9.5000 inch	4.1875 inch	42.07 Ibs
39	99587D-99100	258000 lbf	4.7500 inch	5.8750 inch	10.0000 inch	4.7500 inch	57.18 Ibs
40	81601D-81962	157000 lbf	3.6250 inch	6.0000 inch	9.6250 inch	3.4375 inch	32.96 Ibs
41	H432549D-H432510	248000 lbf	4.8125 inch	6.1250 inch	9.7500 inch	4.8125 inch	51.14 Ibs
42	46790D-46720	119000 lbf	3.0000 inch	6.5000 inch	8.8750 inch	3.1250 inch	20.84 Ibs
43	HM237542D-HM237510	322000 lbf	4.8750 inch	6.8750 inch	11.3750 inch	4.8750 inch	70.23 Ibs
44	67790D-67720	159000 lbf	3.5625 inch	7.0000 inch	9.7500 inch	3.5625 inch	29.34 Ibs
45	82680D-82620	209000 lbf	4.4375 inch	7.0000 inch	11.0000 inch	4.4374 inch	56.88 Ibs
46	94706D-94113	258000 lbf	4.8750 inch	7.0000 inch	11.3750 inch	4.8750 inch	71.85 Ibs
47	HM237546D-HM237510	322000 lbf	4.8750 inch	7.0000 inch	11.3750 inch	4.8750 inch	70.13 Ibs
48	EE280700D-281200	236000 lbf	4.50000 inch	7.0000 inch	12.0000 inch	4.3086 inch	70.29 Ibs
49	H239649D-H239610	410000 lbf	6.3750 inch	7.3750 inch	12.5970 inch	6.6250 inch	116.28 Ibs
50	H239649D-H239612	410000 lbf	6.3750 inch	7.3750 inch	12.6250 inch	6.6250 inch	117.48 Ibs
51	93751D-93125	286000 lbf	5.2500 inch	7.5000 inch	12.5000 inch	5.2500 inch	92.37 Ibs
52	EE420750D/421450	432000 lbf	6.0000 inch	7.5000 inch	14.5000 inch	6.2500 inch	169.49 Ibs
53	93788D-93125	286000 lbf	5.2500 inch	7.8730 inch	12.5000 inch	5.2500 inch	88.39 Ibs
54	93800D-93125	286000 lbf	4.8750 inch	8.0000 inch	12.5000 inch	4.8750 inch	93.81 Ibs
55	93801D/93125	286000 lbf	5.2500 inch	8.0000 inch	12.5000 inch	5.2500 inch	82.13 Ibs
56	93801D-93126	286000 lbf	5.2500 inch	8.0000 inch	12.5000 inch	5.6250 inch	85.94 Ibs
57	EE420800D-421437	432000 lbf	6.0000 inch	8.0000 inch	14.3720 inch	6.2500 inch	155.49 Ibs
58	EE420804D-421450	432000 lbf	6.0000 inch	8.0030 inch	14.5000 inch	6.2500 inch	156.80 Ibs
59	67985D-67920	166000 lbf	3.4375 inch	8.1250 inch	11.1250 inch	3.4375 inch	36.26 Ibs
60	H242649D-H242610	530000 lbf	7.2500 inch	8.1250 inch	13.2500 inch	7.1250 inch	143.45 Ibs
61	LM742749D-LM742710	168000 lbf	3.3750 inch	8.5000 inch	11.2500 inch	3.3750 inch	33.37 Ibs

ميزات ومزايا سلسلة TDI ذات المحامل الأسطوانية المدببة ذات الصف المزدوج

تعمل سلسلة TDI من المحامل الأسطوانية المستدقة ذات الصف المزدوج على حل العديد من المشكلات الرئيسية في مختلف المجالات، والتي تنعكس بشكل رئيسي في الجوانب التالية:

1. محامل أسطوانية مدببة ذات صف مزدوج سلسلة TDI يمكنها تحمل الأحمال ثنائية الاتجاه

سلسلة TDI من المحامل المستدقة ذات الصف المزدوج لا يمكنها فقط تحمل الأحمال الشعاعية الكبيرة، ولكن أيضًا تحمل الأحمال المحورية ثنائية الاتجاه (أي القوى المحورية الأمامية والخلفية) في نفس الوقت. هذه القدرة تجعلها مناسبة للتطبيقات المعقدة حيث تتطلب الأحمال الشعاعية والمحورية.

2. محمل أسطواني مدبب ذو صف مزدوج سلسلة TDI لديها قدرة حمل عالية

سلسلة TDI من محامل الأسطوانة المستدقة ذات الصف المزدوج لديها صفين من الأسطوانات، مما يحسن بشكل كبير من قدرة حمل الحمولة الشعاعية والمحورية. كل صف من الأسطوانات مستقل عن الآخر ويتمتع بقدرات أفضل على توزيع الأحمال.

3. سلسلة TDI ذات المحامل الأسطوانية المدببة ذات الصف المزدوج تتمتع بمقاومة جيدة للتآكل

تتميز المحامل الأسطوانية المدببة ذات الصف المزدوج من سلسلة TDI بمقاومة تآكل قوية. حتى في ظل ظروف العمل القاسية، فإن سطح المحمل يتآكل بشكل أبطأ، مما يزيد من عمر الخدمة.

4. صف مزدوج أسطواني مدبب قدرة التعديل المحوري من سلسلة TDI

يمكن أن توفر سلسلة المحامل الأسطوانية المدببة ذات الصف المزدوج وظيفة التعديل المحوري أثناء التثبيت خاصة في بعض التطبيقات التي تحتاج إلى السماح بالحركة المحورية أو التوسع، يمكن أن يساعد المحمل في موازنة القوة المحورية.

صف مزدوج أسطواني مدبب تحسين أداء سلسلة TDI وحلولها

1. تصميم مقاوم للغبار ومقاوم للماء

خاصة في البيئات القاسية، تحتاج المحامل إلى تدابير وقائية كافية لمنع الغبار والمياه الموحلة والشوائب الأخرى من الدخول إلى داخل المحمل. ويمكن تحقيق ذلك من خلال تصميم موانع التسرب لتجنب التأثير على أداء التشغيل وعمر المحمل.

2. تحسين شكل وهيكل المحمل

من خلال تحسين الأشكال الهندسية للحلقات الخارجية والداخلية (مثل تصميم الشرائح)، يتم تقليل الاحتكاك بين الحلقات الداخلية والخارجية وتحسين سلاسة وكفاءة التشغيل.

3. تحسين دقة التصنيع

يتم استخدام معدات وتقنيات المعالجة الأجنبية المتقدمة، مثل الطحن الدقيق والطحن فائق الدقة، لتحسين الدقة الهندسية للحلقات والبكرات الداخلية والخارجية، وتقليل أخطاء المعالجة، وبالتالي تحسين دقة الدوران وخشونة المحامل.

4. تحسين أداء المواد

تعمل عملية الكربنة على تقوية سطح المادة، في حين أن الجزء الأساسي (الأساسي) لا يزال يحتفظ بصلابة منخفضة وصلابة جيدة. يسمح هذا الهيكل للمحمل بالحفاظ على صلابة كافية عند تعرضه لأحمال كبيرة وتجنب التشقق أو التقطيع بسبب التأثير أو التعب المفرط.

مجالات التطبيق الرئيسية للمحامل الأسطوانية المدببة ذات الصف المزدوج من سلسلة TDI

1. توربينات الرياح

عادة ما تستخدم المحامل الرئيسية لتوربينات الرياح محامل أسطوانية مدببة مزدوجة الصف، والتي يمكنها تحمل الأحمال المعقدة المتولدة أثناء تشغيل توربينات الرياح.

2. صناعة السكك الحديدية

تحتاج محامل عجلات السكك الحديدية إلى تحمل الأحمال الكبيرة والتآكل على المدى الطويل، لذلك يمكن استخدام محامل أسطوانية مدببة مزدوجة الصف من سلسلة TDI. يمكن لتصميمه أن يقلل الاحتكاك بشكل فعال، ويحسن الكفاءة ويعزز القدرة على التحمل.

3. آلات التعدين

في الآلات والمعدات الثقيلة في مجالات التعدين والمعادن والبناء، مثل الكاشطات والحفارات والكسارات وغيرها. سوف تتحمل هذه المعدات أحمالًا عالية للغاية أثناء التشغيل. يمكن لسلسلة TDI تحمل هذه الأحمال بشكل فعال وضمان التشغيل المستقر على المدى الطويل.

4. نظام النقل الصناعي

غالبًا ما يتم استخدام محامل الأسطوانة المستدقة ذات الصف المزدوج من سلسلة TDI في صناديق التروس لمعدات النقل عالية التحميل والثقيلة، خاصة في المعدات الصناعية الثقيلة والأدوات الآلية. ميزتها هي أنها قادرة على تحمل القوى الشعاعية والمحورية العالية جدًا والتكيف مع ظروف العمل القاسية.
