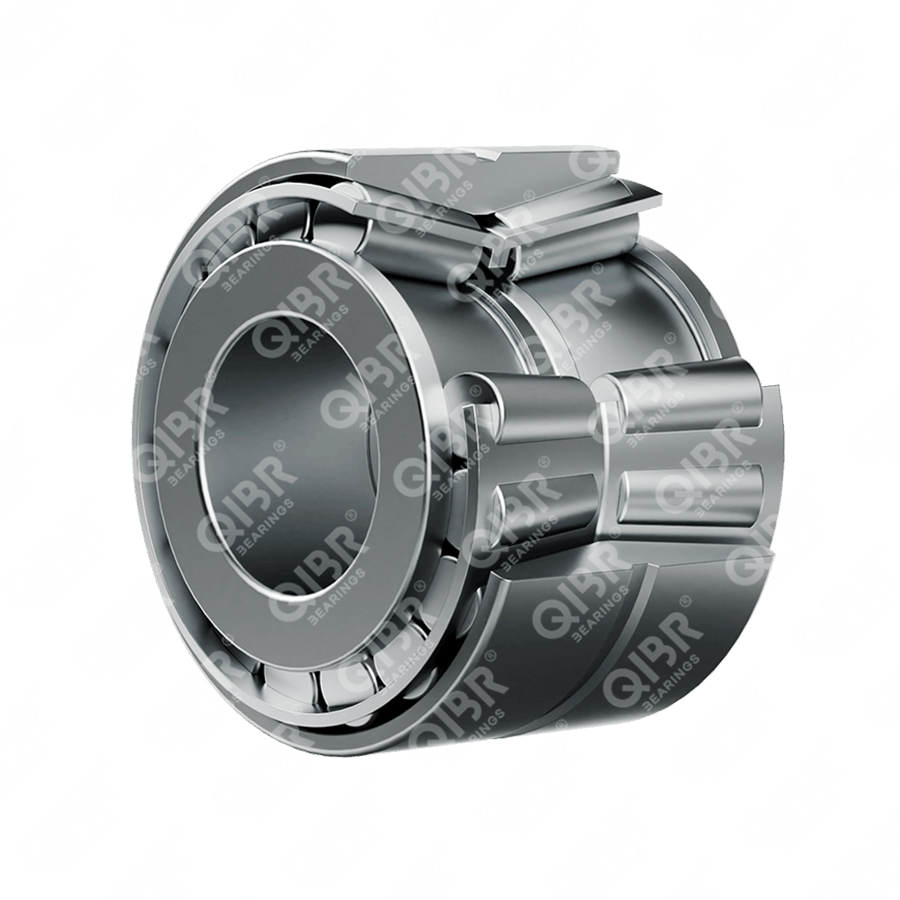

محامل أسطوانية مدببة ذات الصفين - النوع TNA
تعتبر محامل الأسطوانة المخروطية ذات الصف المزدوج من النوع TNA (مخروطية مزدوجة داخلية) محامل متقدمة مصممة لتحمل حمولة عالية وتشغيل فعال في مختلف التطبيقات الصناعية.
المكونات: تتكون محامل النوع TNA من صفين من الأسطوانات المخروطية المرتبة بين حلقة خارجية مزدوجة (كأس) وحلقتين داخليتين (مخاريط). يسمح هذا الترتيب بتوزيع الحمل بشكل فعال ويعزز الأداء العام للمحامل.
تصميم قابل للفصل: يمكن فصل المخاريط الداخلية والكأس الخارجية بسهولة، مما يسهل التركيب والصيانة. يسمح هذا التصميم باستبدال المكونات بسهولة دون الحاجة إلى استبدال المحامل بالكامل.
تصميم القفص: تتميز هذه المحامل عادةً بقفص من الفولاذ المضغوط عالي القوة والذي يحتفظ بالبكرات ويوزعها بالتساوي، وهو أمر بالغ الأهمية للحفاظ على الأداء تحت الأحمال والسرعات العالية.
Standard
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh,DIN / VDEh
Material
محامل فولاذية، فولاذ مقاوم للصدأ، فولاذ مكربن
Innendurchmesser (d)
0.75-16 inch
Außendurchmesser (D)
1.8504-23 inch
Marke
QIBR/OEM/Neutral
Verpackung
QIBR/الحزمة الصناعية القياسية/OEM
Anwendungen
الفضاء والطيران؛ الآلات الصناعية؛ السكك الحديدية؛ السيارات
44stq4414hwe4wkxxg5df99qwk
86
| رقم. | المنتج | رقم المنتج | (T)عرض المحمل | قطر التجويف | (D)القطر الخارجي للكوب | (C)عرض الكوب المزدوج | الحمل الديناميكي | وَزْن |
|---|---|---|---|---|---|---|---|---|
| 1 |
|
NA05075 - 05185D | 1.25 inch | 0.75 inch | 1.8504 inch | 0.9926 inch | 0.51 lbs | |
| 2 |
|
NA17098 - 17245D | 1.5625 inch | 0.9835 inch | 2.4409 inch | 1.4275 inch | 1.36 lbs | |
| 3 |
|
NA41125 - 41294D | 2.1876 inch | 1.125 inch | 2.9375 inch | 1.625 inch | 2.45 lbs | |
| 4 |
|
NA26118 - 26284D | 1.6835 inch | 1.1806 inch | 2.8336 inch | 1.4375 inch | 1.87 lbs | |
| 5 |
|
NA08125 - 08231D | 1.2812 inch | 1.25 inch | 2.3125 inch | 0.9688 inch | 0.79 lbs | |
| 6 |
|
NA43131 - 43319D | 2.1875 inch | 1.3125 inch | 3.1875 inch | 1.5625 inch | 2.82 lbs | |
| 7 |
|
NA14138 - 14276D | 1.8126 inch | 1.375 inch | 2.717 inch | 1.5 inch | 1.56 lbs | |
| 8 |
|
NA28138 - 28318D | 1.8126 inch | 1.377 inch | 3.151 inch | 1.375 inch | 2.32 lbs | |
| 9 |
|
NA44143 - 44363D | 2.1875 inch | 1 7/16 inch | 3.625 inch | 1.5625 inch | 3.85 lbs | |
| 10 |
|
NA13687 - 13621D | 1.8124 inch | 1 1/2 inch | 2.717 inch | 1.5 inch | 1.48 lbs | |
| 11 |
|
NA44156 - 44348D | 2.1875 inch | 1.5625 inch | 3.4843 inch | 1.5625 inch | 3.26 lbs | |
| 12 |
|
NA44156 - 44363D | 2.1875 inch | 1.5625 inch | 3.625 inch | 1.5625 inch | 3.65 lbs | |
| 13 |
|
NA357 - 353D | 2 inch | 1.5748 inch | 3.548 inch | 1.75 inch | 3.39 lbs | |
| 14 |
|
NA44163 - 44363D | 2.1875 inch | 1 5/8 inch | 3.625 inch | 1.5625 inch | 3.57 lbs | |
| 15 |
|
NA22171 - 22325D | 1.75 inch | 1.7188 inch | 3.25 inch | 1.375 inch | 2.21 lbs | |
| 16 |
|
NA18685 - 18620D | 1.6249 inch | 1 3/4 inch | 3.125 inch | 1.3125 inch | 1.75 lbs | |
| 17 |
|
NA438 - 432D | 2.4376 inch | 1 3/4 inch | 3.75 inch | 2 inch | 4.41 lbs | |
| 18 |
|
NA53176 - 53376D | 2.5626 inch | 1 3/4 inch | 3.75 inch | 1.75 inch | 4.21 lbs | |
| 19 |
|
NA53176 - 53390D | 2.5626 inch | 1 3/4 inch | 3.875 inch | 1.75 inch | 4.62 lbs | |
| 20 |
|
NA366 - 363D | 1.9689 inch | 1.9685 inch | 3.5433 inch | 1.6563 inch | 2.61 lbs | |
| 21 |
|
NA3780 - 3729D | 2.5625 inch | 2 inch | 3.6718 inch | 2.0625 inch | 4.02 lbs | |
| 22 |
|
NA455 - 452D | 2.5626 inch | 2 inch | 4.25 inch | 2.125 inch | 6.1 lbs | |
| 23 |
|
NA55200 - 55444D | 2.5625 inch | 2 inch | 4.4375 inch | 1.8125 inch | 6.25 lbs | |
| 24 |
|
NA539 - 533D | 3.125 inch | 2.125 inch | 4.375 inch | 2.5 inch | 7.39 lbs | |
| 25 |
|
NA66212 - 66462D | 2.875 inch | 2.125 inch | 4.625 inch | 2.125 inch | 7.82 lbs | |
| 26 |
|
NA72212 - 72488D | 3.0625 inch | 2.125 inch | 4.875 inch | 2.1875 inch | 9 lbs | |
| 27 |
|
NA385 - 384CD | 2.0625 inch | 2.1654 inch | 3.937 inch | 1.6875 inch | 3.45 lbs | |
| 28 |
|
NA397 - 394D | 2.0625 inch | 2.3622 inch | 4.3307 inch | 1.8125 inch | 4.51 lbs | |
| 29 |
|
NA476 - 472D | 2.5626 inch | 2.3622 inch | 4.7244 inch | 2.125 inch | 7.59 lbs | |
| 30 |
|
NA558 - 552D | 3.125 inch | 2.375 inch | 4.875 inch | 2.5 inch | 9.5 lbs | |
| 31 |
|
NA78250 - 78549D | 3.0625 inch | 2 1/2 inch | 5.5 inch | 2.0395 inch | 11.28 lbs | |
| 32 |
|
NA569 - 563D | 3.1875 inch | 2.625 inch | 5 inch | 2.5625 inch | 9.64 lbs | |
| 33 |
|
NA482 - 472D | 2.5626 inch | 2 3/4 inch | 4.7244 inch | 2.125 inch | 6.46 lbs | |
| 34 |
|
NA643 - 632D | 3.75 inch | 2 3/4 inch | 5.375 inch | 3 inch | 12.92 lbs | |
| 35 |
|
NA484 - 472D | 2.5626 inch | 2.7559 inch | 4.7244 inch | 2.125 inch | 6.44 lbs | |
| 36 |
|
NA567 - 563D | 3.1875 inch | 2.875 inch | 5 inch | 2.5625 inch | 8.52 lbs | |
| 37 |
|
NA495A - 493D | 2.75 inch | 3 inch | 5.375 inch | 2.125 inch | 9.12 lbs | |
| 38 |
|
NA659 - 654D | 3.75 inch | 3 inch | 6 inch | 3 inch | 16.77 lbs | |
| 39 |
|
NA9378 - 9320D | 4.3125 inch | 3 inch | 7 inch | 2.9375 inch | 27.2 lbs | |
| 40 |
|
NA580 - 572D | 3.25 inch | 3 1/4 inch | 5.5115 inch | 2.625 inch | 10.56 lbs | |
| 41 |
|
NA749 - 742D | 4 inch | 3 1/4 inch | 6.125 inch | 3.375 inch | 18.01 lbs | |
| 42 |
|
NA842 - 834D | 4.9375 inch | 3 1/4 inch | 6.75 inch | 3.9375 inch | 28.88 lbs | |
| 43 |
|
NA593 - 592D | 3.25 inch | 3 1/2 inch | 6 inch | 2.5 inch | 12.93 lbs | |
| 44 |
|
NA759 - 752D | 4.125 inch | 3 1/2 inch | 6.375 inch | 3.375 inch | 19.28 lbs | |
| 45 |
|
NA98350 - 98789D | 4.5625 inch | 3 1/2 inch | 7.875 inch | 3.1581 inch | 36.5 lbs | |
| 46 |
|
NA52375 - 52637D | 3.2499 inch | 3 3/4 inch | 6.375 inch | 2.4375 inch | 14.41 lbs | |
| 47 |
|
NA776 - 774CD | 4.125 inch | 3 3/4 inch | 7.125 inch | 3.375 inch | 25.21 lbs | |
| 48 |
|
NA691A - 672D | 3.625 inch | 3.937 inch | 6.625 inch | 2.75 inch | 16.78 lbs | |
| 49 |
|
NA691 - 672D | 3.625 inch | 4 inch | 6.625 inch | 2.75 inch | 16.69 lbs | |
| 50 |
|
NA780 - 773D | 4.125 inch | 4 inch | 7.0866 inch | 3.375 inch | 23.56 lbs | |
| 51 |
|
NA780 - 774CD | 4.125 inch | 4 inch | 7.125 inch | 3.375 inch | 23.43 lbs | |
| 52 |
|
NA861 - 854D | 5 inch | 4 inch | 7.5 inch | 4 inch | 33.03 lbs | |
| 53 |
|
HH221449NA - HH221410D | 5 inch | 4 inch | 7.5 inch | 4.125 inch | 32.64 lbs | |
| 54 |
|
NA782 - 774CD | 4.125 inch | 4.125 inch | 7.125 inch | 3.375 inch | 22.5 lbs | |
| 55 |
|
NA71450 - 71751D | 4.1875 inch | 4.5 inch | 7.5 inch | 3.1875 inch | 24.43 lbs | |
| 56 |
|
NA97450 - 97901D | 4.5625 inch | 4.5 inch | 9 inch | 3.3125 inch | 43.7 lbs | |
| 57 |
|
HM926740NA - HM926710CD | 4.5625 inch | 4.5 inch | 9 inch | 3.3125 inch | 45.41 lbs | |
| 58 |
|
NA48291 - 48220D | 3.375 inch | 5 inch | 7.1875 inch | 2.875 inch | 15.71 lbs | |
| 59 |
|
NA48385 - 48320D | 3.375 inch | 5.25 inch | 7.5 inch | 2.875 inch | 16.45 lbs | |
| 60 |
|
NA48686 -48620D | 3.6876 inch | 5.625 inch | 7.875 inch | 2.875 inch | 18.56 lbs | |
| 61 |
|
NA82576 - 82932D | 5.1875 inch | 5.75 inch | 9.3125 inch | 4.1875 inch | 45.41 lbs | |
| 62 |
|
HM231140NA - HM231116D | 5.1875 inch | 5.75 inch | 9.5 inch | 4.1875 inch | 48.5 lbs | |
| 63 |
|
NA82587 - 82932D | 5.1875 inch | 5.875 inch | 9.3125 inch | 4.1875 inch | 43.73 lbs | |
| 64 |
|
HM231149NA - HM231116D | 5.1875 inch | 5.875 inch | 9.5 inch | 4.1875 inch | 46.82 lbs | |
| 65 |
|
M231647- M231616XD | 4.252 inch | 5.9436 inch | 9.0501 inch | 4.5669 inch | 35.57 lbs | |
| 66 |
|
NA99600 - 99102CD | 5.625 inch | 6 inch | 10 inch | 4.375 inch | 58.51 lbs | |
| 67 |
|
NA94650 - 94118D | 5.625 inch | 6.5 inch | 11.75 inch | 4.375 inch | 91.93 lbs | |
| 68 |
|
NA87700 - 87112D | 4.25 inch | 7 inch | 11.125 inch | 3.125 inch | 50.8 lbs | |
| 69 |
|
NA94700 - 94117D | 5.625 inch | 7 inch | 11.75 inch | 5.5 inch | 88.35 lbs | |
| 70 |
|
NA94700 - 94118D | 5.625 inch | 7 inch | 11.75 inch | 4.375 inch | 83.46 lbs | |
| 71 |
|
NA537075 - 537103D | 2.625 inch | 7.5 inch | 10.25 inch | 2 inch | 21 lbs | |
| 72 |
|
NA132083 - 132126D | 4.75 inch | 8 inch | 12.5 inch | 3.5 inch | 73.89 lbs | |
| 73 |
|
HM252343NA - HM252311D | 6.8125 inch | 10 inch | 16.625 inch | 5.0625 inch | 188.93 lbs | |
| 74 |
|
HM252344NA - HM252315CD | 6.8125 inch | 10 inch | 16.997 inch | 5.0625 inch | 212.55 lbs | |
| 75 |
|
HM252343NA - HM252315CD | 6.8125 inch | 10 inch | 16.997 inch | 5.0625 inch | 202.94 lbs | |
| 76 |
|
HM252349NA - HM252311D | 6.8125 inch | 10.25 inch | 16.625 inch | 5.0625 inch | 190.86 lbs | |
| 77 |
|
HM252348NA - HM252311D | 6.8125 inch | 10.25 inch | 16.625 inch | 5.0625 inch | 181.24 lbs | |
| 78 |
|
HM252349NA- HM252315CD | 6.8125 inch | 10.25 inch | 16.997 inch | 5.0625 inch | 204.87 lbs | |
| 79 |
|
HM252348NA- HM252315CD | 6.8125 inch | 10.25 inch | 16.997 inch | 5.0625 inch | 195.25 lbs | |
| 80 |
|
NA329116 - 329173CD | 6.375 inch | 11.842 inch | 17.246 inch | 4.875 inch | 162.84 lbs | |
| 81 |
|
NA329115 - 329173CD | 6.375 inch | 11.842 inch | 17.246 inch | 4.875 inch | 167.26 lbs | |
| 82 |
|
NA329116 - 329176D | 6.375 inch | 11.842 inch | 17.5 inch | 6.375 inch | 184.65 lbs | |
| 83 |
|
NA329120 - 329173CD | 6.375 inch | 12 inch | 17.246 inch | 4.875 inch | 157.49 lbs | |
| 84 |
|
NA329121 - 329173CD | 6.375 inch | 12 inch | 17.246 inch | 4.875 inch | 161.91 lbs | |
| 85 |
|
NA231400 -232026D | 5.75 inch | 14 inch | 20.25 inch | 4.25 inch | 200.84 lbs | |
| 86 |
|
NA285160 - 285228D | 6.1875 inch | 16 inch | 22.625 inch | 4.1875 inch | 248.66 lbs |
خصائص ومزايا سلسلة TNA للمحامل الأسطوانية المدببة ذات الصف المزدوج
تعمل سلسلة TNA من المحامل الأسطوانية المستدقة ذات الصف المزدوج على حل العديد من المشكلات الرئيسية في مجالات مختلفة، والتي تنعكس بشكل رئيسي في الجوانب التالية:
1. محامل أسطوانية مدببة ذات صف مزدوج سلسلة TNA يمكنها تحمل الأحمال ثنائية الاتجاه
سلسلة TNA من المحامل المستدقة ذات الصف المزدوج لا يمكنها فقط تحمل الأحمال الشعاعية الكبيرة، ولكن أيضًا تحمل الأحمال المحورية ثنائية الاتجاه (أي القوى المحورية الأمامية والخلفية) في نفس الوقت. هذه القدرة تجعلها مناسبة للتطبيقات المعقدة حيث تتطلب الأحمال الشعاعية والمحورية.
2. محمل أسطواني مدبب ذو صف مزدوج سلسلة TNA لديها قدرة حمل عالية
سلسلة TNA من المحامل المستدقة ذات الصف المزدوج لديها صفين من البكرات، مما يحسن بشكل كبير من قدرة حمل الحمولة الشعاعية والمحورية. كل صف من الأسطوانات مستقل عن الآخر ويتمتع بقدرات أفضل على توزيع الأحمال.
3. محمل أسطواني مدبب ذو صف مزدوج سلسلة TNA لديها مقاومة تآكل جيدة
تتميز المحامل الأسطوانية المدببة ذات الصف المزدوج من سلسلة TNA بمقاومة تآكل قوية. حتى في ظل ظروف العمل القاسية، فإن سطح المحمل يتآكل بشكل أبطأ، مما يزيد من عمر الخدمة.
4. محمل أسطواني مدبب ذو صف مزدوج سلسلة TNA لديها هيكل مدمج
يتيح تصميم سلسلة TNA للمحامل الأسطوانية المدببة ذات الصف المزدوج توفير دعم فعال للحمل في مساحة صغيرة نسبيًا. يمكن أن يؤدي استخدام سلسلة TNA للمحامل الأسطوانية المستدقة ذات الصف المزدوج إلى تقليل التكاليف.
محامل أسطوانية مدببة ذات صف مزدوج تحسينات وحلول أداء سلسلة TNA
1. تصميم مقاوم للغبار ومقاوم للماء
خاصة في البيئات القاسية، تحتاج المحامل إلى تدابير وقائية كافية لمنع الغبار والمياه الموحلة والشوائب الأخرى من الدخول إلى داخل المحمل. ويمكن تحقيق ذلك من خلال تصميم موانع التسرب لتجنب التأثير على أداء التشغيل وعمر المحمل.
2. تحسين التشحيم
اختر الشحوم أو الزيت المناسب، وقم بتحسين نظام التشحيم، وضمان إمدادات كافية من مواد التشحيم عندما يعمل المحمل، وتقليل الاحتكاك والتآكل، وتحسين كفاءة التشغيل وعمر الخدمة.
3. تحسين دقة التصنيع
يتم استخدام معدات وتقنيات المعالجة الأجنبية المتقدمة، مثل الطحن الدقيق والطحن فائق الدقة، لتحسين الدقة الهندسية للحلقات والبكرات الداخلية والخارجية، وتقليل أخطاء المعالجة، وبالتالي تحسين دقة الدوران وخشونة المحامل.
4. تحسين أداء المواد
تعمل عملية الكربنة على تقوية سطح المادة، في حين أن الجزء الأساسي (الأساسي) لا يزال يحتفظ بصلابة منخفضة وصلابة جيدة. يسمح هذا الهيكل للمحمل بالحفاظ على صلابة كافية عند تعرضه لأحمال كبيرة وتجنب التشقق أو التقطيع بسبب التأثير أو التعب المفرط.
مجالات التطبيق الرئيسية للمحامل الأسطوانية المدببة ذات الصف المزدوج من سلسلة TNA
1. توربينات الرياح
عادة ما تستخدم المحامل الرئيسية لتوربينات الرياح محامل أسطوانية مدببة مزدوجة الصف، والتي يمكنها تحمل الأحمال المعقدة المتولدة أثناء تشغيل توربينات الرياح.
2. صناعة السكك الحديدية
تحتاج محامل عجلات السكك الحديدية إلى تحمل الأحمال الكبيرة والتآكل طويل الأمد، لذلك يمكن استخدام محامل أسطوانية مدببة مزدوجة الصف من سلسلة TNA. يمكن لتصميمه أن يقلل الاحتكاك بشكل فعال، ويحسن الكفاءة ويعزز القدرة على التحمل.
3. المعدات المعدنية
مثل المحامل الموجودة في مصانع الدرفلة، والتقويمات وغيرها من المعدات المعدنية، يمكن لسلسلة المحامل الأسطوانية المدببة ذات الصف المزدوج من سلسلة TNA أن تتحمل درجات الحرارة العالية وظروف التشغيل ذات الأحمال العالية وتوفر أداءً مستقرًا.
4. مغزل أداة الآلة
يحتاج جزء المغزل من الأدوات الآلية إلى تحمل أحمال شعاعية ومحورية عالية. تعتبر المحامل الأسطوانية المدببة ذات الصف المزدوج من سلسلة TNA مناسبة للاستخدام في مغازل الأدوات الآلية وأنظمة النقل بسبب ثباتها ودقتها.
