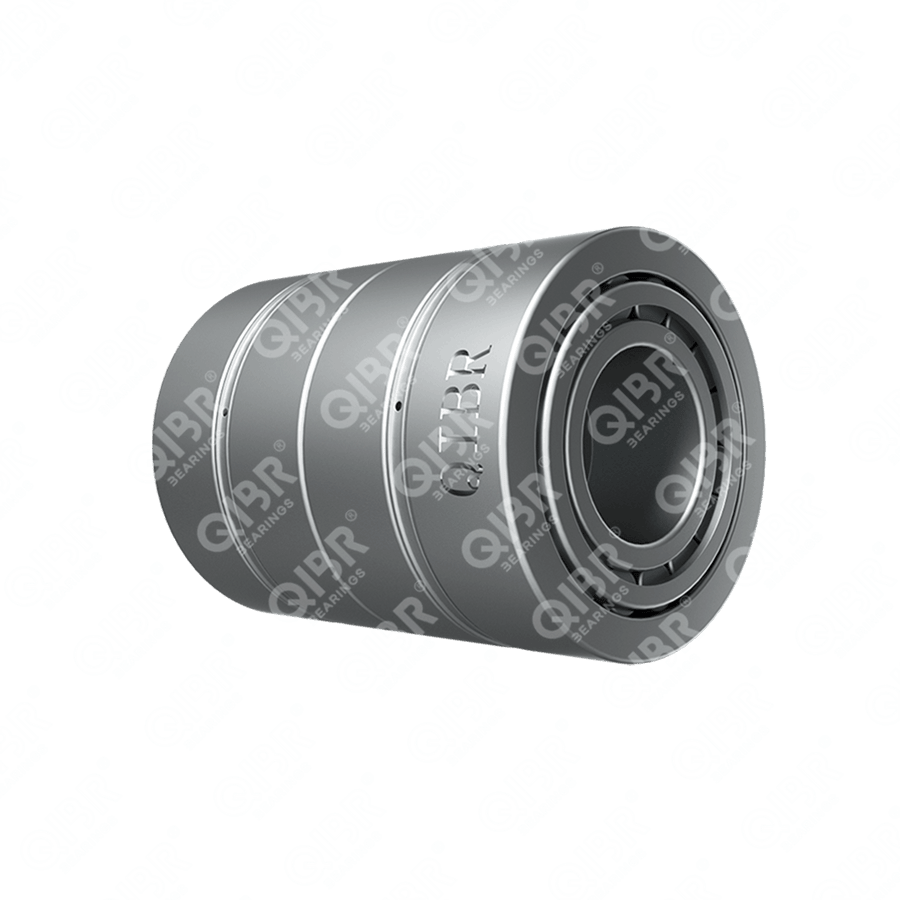

محامل أسطوانية مدببة بأربعة صفوف - النوع مفتوح
تعتبر المحامل الأسطوانية المخروطية ذات الأربعة صفوف في تكوين النوع المفتوح قوية ومصممة لدعم الأحمال الشعاعية والمحورية الثقيلة في التطبيقات الصناعية المختلفة.
تُستخدم محامل الأسطوانة المخروطية ذات الأربعة صفوف بشكل أساسي في:
مطاحن الدرفلة: توجد عادة في أعناق الأسطوانة العاملة لمطاحن الدرفلة الساخنة والباردة، حيث تتعامل مع أحمال كبيرة وتتطلب أداءً موثوقًا به.
الآلات الثقيلة: مناسبة لمعدات البناء والتطبيقات الثقيلة الأخرى التي تتعرض لقوى شعاعية ومحورية عالية.
معدات التعدين: تستخدم في الآلات التي تعمل في ظروف قاسية، مما يوفر المتانة والموثوقية.
Standard
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh,DIN / VDEh
Material
محامل فولاذية، فولاذ مقاوم للصدأ، فولاذ مكربن
Innendurchmesser (d)
5.375-13 inch
Außendurchmesser (D)
7.5-70 inch
Gewicht
30-10000lbs
Marke
QIBR/OEM/Neutral
Verpackung
QIBR/الحزمة الصناعية القياسية/OEM
Anwendungen
1. صناعة السيارات 2. مجال الفضاء والطيران 3. آلات البناء 4. مصنع الدرفلة
4q1215d7k2aft6a0y4sqpjggw3
100
| رقم. | المنتج | رقم المنتج | (D)القطر الخارجي | وَزْن | قطر التجويف | نوع التصميم | الحمل الشعاعي الديناميكي | (T) العرض على الأكواب |
|---|---|---|---|---|---|---|---|---|
| 1 |
|
48393D /48320/ 48320D | 7.5 inch | 31 lbs | 5.375 inch | TQO | 222000 lbf | 6.375 inch |
| 2 |
|
73550D/73875/73876CD | 8.75 inch | 36 lbs | 5.5 inch | TQO | 230000 lbf | 5 inch |
| 3 |
|
M231649D /M231610 /M231610CD | 8.75 inch | 50 lbs | 6 inch | TQO | 294000 lbf | 6.875 inch |
| 4 |
|
81601D /81962 /81963CD | 9.625 inch | 69 lbs | 6 inch | TQO | 314000 lbf | 7.375 inch |
| 5 |
|
EE517060D /517117 /517118XD | 11.75 inch | 157 lbs | 6 inch | TQO | 540000 lbf | 9 inch |
| 6 |
|
EE91700D/91112/91113XD | 11.25 inch | 113 lbs | 7 inch | TQO | 384000 lbf | 8.7498 inch |
| 7 |
|
94706D/ 94113 /94114CD | 11.375 inch | 139 lbs | 7 inch | TQO | 516000 lbf | 10.375 inch |
| 8 |
|
HM237545D/ HM237510/ HM237511XD | 11.375 inch | 145 lbs | 7 inch | TQO | 644000 lbf | 10.5 inch |
| 9 |
|
EE280700D/ 281200 /281201D | 12 inch | 148 lbs | 7 inch | TQO | 472000 lbf | 9.1876 inch |
| 10 |
|
EE210700D/ 211300 /211301XD | 13 inch | 197 lbs | 7 inch | TQO | 530000 lbf | 9.25 inch |
| 11 |
|
EE132081D/ 132125/ 132126D | 12.5 inch | 139 lbs | 8 inch | TQO | 414000 lbf | 8.25 inch |
| 12 |
|
93580D/ 93520 /93520XD | 12.5 inch | 138 lbs | 8 inch | TQO | 424000 lbf | 8.7499 inch |
| 13 |
|
8976D/ 8920/ 8920XD | 11.75 inch | 91 lbs | 8.006 inch | TQO | 336000 lbf | 6.8751 inch |
| 14 |
|
96851DW/ 96140 /96140CD | 14 inch | 231 lbs | 8.5 inch | TQO | 594000 lbf | 10.625 inch |
| 15 |
|
EE700090D /700167/ 700168D | 16.75 inch | 498 lbs | 9 inch | TQO | 1216000 lbf | 14.25 inch |
| 16 |
|
HM252340D/ HM252315/ HM252315D | 16.997 inch | 374 lbs | 9.875 inch | TQO | 1174000 lbf | 11.7501 inch |
| 17 |
|
M249748DGW/M249710 | 14.125 inch | 189 lbs | 10 inch | 2TDIGW | 716000 lbf | 10.625 inch |
| 18 |
|
EE822101D/ 822175/ 822176D | 17.5 inch | 410 lbs | 10 inch | TQO | 920000 lbf | 11 inch |
| 19 |
|
EE134102D /134143/ 134144CD | 14.375 inch | 156 lbs | 10.25 inch | TQO | 532000 lbf | 9 inch |
| 20 |
|
EE221025D /221575 /221576CD | 15.75 inch | 240 lbs | 10.25 inch | TQO | 648000 lbf | 9.9998 inch |
| 21 |
|
EE324103D/ 324160/ 324161D | 16 inch | 336 lbs | 10.25 inch | TQO | 918000 lbf | 12.5 inch |
| 22 |
|
EE435103D /435165/ 435165D | 18.5 inch | 384 lbs | 10.25 inch | TQO | 880000 lbf | 13 inch |
| 23 |
|
LM451349DGW/LM451310 | 14 inch | 135 lbs | 10.5 inch | 2TDIGW | 630000 lbf | 9 inch |
| 24 |
|
EE275106D/ 275160 /275161D | 16 inch | 255 lbs | 10.5 inch | TQO | 690000 lbf | 10.2502 inch |
| 25 |
|
89108D/ 89150 /89151XD | 15 inch | 147 lbs | 10.875 inch | TQO | 362000 lbf | 8.25 inch |
| 26 |
|
EE722111D /722185 /722186CD | 18.5 inch | 512 lbs | 11 inch | TQO | 1262000 lbf | 13.75 inch |
| 27 |
|
EE941106D/941950 | 19.5 inch | 689 lbs | 11 inch | 2TDI | 1214000 lbf | 15.125 inch |
| 28 |
|
EE330116D /330166 /330167D | 16.625 inch | 274 lbs | 11.5 inch | TQO | 852000 lbf | 10.625 inch |
| 29 |
|
EE921150D/ 921875/921876D | 18.75 inch | 436 lbs | 11.5 inch | TQO | 1182000 lbf | 11.5 inch |
| 30 |
|
LM255749DGW/LM255710 | 15.3503 inch | 157 lbs | 11.6132 inch | 2TDIGW | 660000 lbf | 8.6614 inch |
| 31 |
|
EE291176D/ 291750/ 291751CD | 17.5 inch | 270 lbs | 11.75 inch | TQO | 694000 lbf | 9.5 inch |
| 32 |
|
EE329119D/ 329172 /329173D | 17.246 inch | 289 lbs | 11.994 inch | TQO | 844000 lbf | 11 inch |
| 33 |
|
EE724121D /724195 /724196CD | 19.5 inch | 559 lbs | 12 inch | TQO | 1320000 lbf | 13.75 inch |
| 34 |
|
HM258949D /HM258910 /HM258910D | 19.75 inch | 592 lbs | 12 inch | TQO | 1404000 lbf | 13.2499 inch |
| 35 |
|
EE141250D /142551/ 142550XD | 25.5 inch | 1396 lbs | 12.5 inch | TQO | 2340000 lbf | 16.5 inch |
| 36 |
|
EE526131D/ 526190 /526191D | 19 inch | 372 lbs | 13 inch | TQO | 978000 lbf | 12.25 inch |
| 37 |
|
EE138131D /138172 /138173XD | 17.245 inch | 217 lbs | 13 inch | TQO | 574000 lbf | 10 inch |
| 38 |
|
EE971355D/ 972100/ 972103D | 21 inch | 555 lbs | 13.5 inch | TQO | 1352000 lbf | 11.875 inch |
| 39 |
|
EE536136D/ 536225 /536226D | 22.5 inch | 241 lbs | 13.5 inch | TQO | 1534000 lbf | 13.5 inch |
| 40 |
|
EE133137D /133180 /133181D | 17.996 inch | 231 lbs | 13.625 inch | TQO | 546000 lbf | 10 inch |
| 41 |
|
L163149D /L163110/ L163110CD | 17.5 inch | 187 lbs | 14 inch | TQO | 574000 lbf | 9.5 inch |
| 42 |
|
EE204140D /204190/ 204191D | 19 inch | 293 lbs | 14 inch | TQO | 690000 lbf | 10.6251 inch |
| 43 |
|
M263349DGW/M263310 | 19.25 inch | 397 lbs | 14 inch | 2TDIGW | 1182000 lbf | 12.5 inch |
| 44 |
|
EE231401D /231975 /231976CD | 19.75 inch | 332 lbs | 14 inch | TQO | 824000 lbf | 10.25 inch |
| 45 |
|
EE161403D /161900 /161901CD | 19 inch | 242 lbs | 14.031 inch | TQO | 428000 lbf | 8.75 inch |
| 46 |
|
EE181454D /182350 /182351D | 23.5 inch | 810 lbs | 14.5 inch | TQO | 1388000 lbf | 13.5 inch |
| 47 |
|
EE234157D/ 234215 /234216D | 21.5 inch | 427 lbs | 15.5 inch | TQO | 850000 lbf | 11.375 inch |
| 48 |
|
LM767745D /LM767710/ LM767710D | 21.5 inch | 452 lbs | 15.5 inch | TQO | 1026000 lbf | 11.375 inch |
| 49 |
|
EE911576D/ 912400 /912401D | 24 inch | 681 lbs | 15.75 inch | TQO | 1442000 lbf | 12.5 inch |
| 50 |
|
NP600047/LM667714W NP338843 | 21.5 inch | 399 lbs | 16 inch | 2TDIGW | 1154000 lbf | 11.375 inch |
| 51 |
|
M267949D/ M267910 /M267910XD | 22.25 inch | 634 lbs | 16 inch | TQO | 1594000 lbf | 15 inch |
| 52 |
|
EE285161D /285226/ 285228D | 22.625 inch | 462 lbs | 16 inch | TQO | 868000 lbf | 10.4999 inch |
| 53 |
|
EE833161XD /833232/ 833233D | 23.25 inch | 813 lbs | 16 inch | TQO | 1806000 lbf | 15.75 inch |
| 54 |
|
EE261650D/ 262450 /262450XD | 24.5 inch | 701 lbs | 16.5 inch | TQO | 1374000 lbf | 12.5 inch |
| 55 |
|
EE931170D/ 931250 /931251XD | 25 inch | 869 lbs | 17 inch | TQO | 1654000 lbf | 14 inch |
| 56 |
|
EE736173D/ 736238 /736239D | 23.997 inch | 643 lbs | 17.008 inch | TQO | 1346000 lbf | 12.5 inch |
| 57 |
|
EE425176D /425299 /425299D | 29.995 inch | 2177 lbs | 17.984 inch | TQO | 2780000 lbf | 20.75 inch |
| 58 |
|
EE671798D /672873/ 672875D | 28.746 inch | 1490 lbs | 17.995 inch | TQO | 2220000 lbf | 16.5 inch |
| 59 |
|
EE244181D /244235 /244236CD | 23.5 inch | 436 lbs | 18 inch | TQO | 1108000 lbf | 11 inch |
| 60 |
|
EE737179D /737260 /737261D | 26 inch | 821 lbs | 18 inch | TQO | 1378000 lbf | 12.75 inch |
| 61 |
|
EE423181XD /423296/ 423296D | 29.52 inch | 1802 lbs | 18 inch | TQO | 2720000 lbf | 17.5 inch |
| 62 |
|
EE640193D /640260/ 640261CD | 26 inch | 785 lbs | 19.25 inch | TQO | 1856000 lbf | 14.25 inch |
| 63 |
|
EE243193D /243250/ 243251D | 24.995 inch | 616 lbs | 19.253 inch | TQO | 1148000 lbf | 12.625 inch |
| 64 |
|
NP195018/NP069789 | 24.6063 inch | 620 lbs | 19.2913 inch | 2TDIGW | 1532000 lbf | 15.1575 inch |
| 65 |
|
EE641198D /641265/ 641266D | 26.5 inch | 866 lbs | 19.75 inch | TQO | 2040000 lbf | 15.25 inch |
| 66 |
|
EE531201D/ 531300/ 531301XD | 30 inch | 1647 lbs | 20 inch | TQO | 2420000 lbf | 18.25 inch |
| 67 |
|
NP907899/NP385281 | 25.7874 inch | 687 lbs | 20.0787 inch | 2TDIGW | 2040000 lbf | 14.9213 inch |
| 68 |
|
LM277149DA/ LM277110/ LM277110D | 29 inch | 1174 lbs | 22 inch | TQO | 2320000 lbf | 18 inch |
| 69 |
|
662300D /663550 /663551D | 35.5 inch | 2613 lbs | 23 inch | TQO | 3900000 lbf | 21.2499 inch |
| 70 |
|
EE665231D /665355/ 665356D | 35.5 inch | 2845 lbs | 23 inch | TQO | 3660000 lbf | 21.2499 inch |
| 71 |
|
LM278849DGW/ LM278810 | 30.375 inch | 1356 lbs | 23.0625 inch | 2TDIGW | 2580000 lbf | 18.875 inch |
| 72 |
|
M280349D /M280310/ M280310D | 34 inch | 2740 lbs | 24 inch | TQO | 4740000 lbf | 26 inch |
| 73 |
|
EE424257D/ 424405/ 424407D | 40.5 inch | 3958 lbs | 25.5 inch | TQO | 4380000 lbf | 22.25 inch |
| 74 |
|
NP208198/NP202675 | 40.5492 inch | 4195 lbs | 25.5874 inch | 2TDIW | 4500000 lbf | 22.0472 inch |
| 75 |
|
EE428263D /428423 /428423D | 42.122 inch | 5155 lbs | 25.9813 inch | TQO | 5120000 lbf | 25.5119 inch |
| 76 |
|
M282249D/ M282210/ M282210CD | 38 inch | 3787 lbs | 26.875 inch | TQO | 364000 lbf | 27.625 inch |
| 77 |
|
EE655271DGW/ 655345 | 34.5 inch | 1202 lbs | 27 inch | 2TDIGW | 2160000 lbf | 14 inch |
| 78 |
|
EE731296D /731445 /731445D | 44.5 inch | 5389 lbs | 29.5 inch | TQO | 5380000 lbf | 27 inch |
| 79 |
|
EE690296D /690465/ 690466XD | 46.5 inch | 6657 lbs | 29.5 inch | TQO | 5840000 lbf | 29 inch |
| 80 |
|
NP037181/ NP327704 NP426265 | 37.4016 inch | 1582 lbs | 29.5276 inch | 2TDIW | 2860000 lbf | 16.1417 inch |
| 81 |
|
EE528300D /433512 /528480D | 48 inch | 8083 lbs | 30 inch | TQO | 6780000 lbf | 32 inch |
| 82 |
|
EE433301D/ 631484 /433513XD | 51 inch | 7985 lbs | 30 inch | TQO | 5820000 lbf | 25.5 inch |
| 83 |
|
EE631305D /NP583119/ 631483XD | 48.0265 inch | 8549 lbs | 30.5 inch | TQO | 6960000 lbf | 33.0108 inch |
| 84 |
|
NP781149/M285810 | 40.1575 inch | 2873 lbs | 30.9055 inch | 2TDIW | 4700000 lbf | 23.622 inch |
| 85 |
|
LM286449D/ 547480/ LM286410D | 46.5 inch | 4953 lbs | 34 inch | TQO | 5600000 lbf | 26.25 inch |
| 86 |
|
EE547341DW/LM286711 | 48 inch | 7357 lbs | 34 inch | 2TDIW | 8700000 lbf | 35 inch |
| 87 |
|
LM286749DGW/634510 | 48.0265 inch | 6705 lbs | 34.5625 inch | 2TDIGW | 6960000 lbf | 32.25 inch |
| 88 |
|
EE634356D/ LM287610 /634510D | 51 inch | 9081 lbs | 35.5 inch | TQO | 8760000 lbf | 36 inch |
| 89 |
|
LM288949D/ LM189217/ LM288910D | 62.75 inch | 6051 lbs | 47.25 inch | TQO | 10600000 lbf | 39 inch |
| 90 |
|
LM189242DGA | 68.1 inch | 15603 lbs | 53 inch | 2TDIGW | 12620000 lbf | 45 inch |
| 91 |
|
48290DW/ 48220 /48220D | 7.1875 inch | 31 lbs | 5 inch | TQOW | 210000 lbf | 6.25 inch |
| 92 |
|
67391DW/ 67322 /67323D | 7.75 inch | 47 lbs | 5.125 inch | TQOW | 288000 lbf | 7.875 inch |
| 93 |
|
46791DW /46720/ 46721D | 8.875 inch | 43 lbs | 6.5 inch | TQOW | 238000 lbf | 6.625 inch |
| 94 |
|
67791DGW/67720 | 9.75 inch | 59 lbs | 7 inch | 2TDIGW | 300000 lbf | 7.5625 inch |
| 95 |
|
M238849DW /M238810 /M238810D | 10.625 inch | 87 lbs | 7.375 inch | TQOW | 430000 lbf | 8.3125 inch |
| 96 |
|
M240648DGW/ M240611 /M240611D | 11.1875 inch | 102 lbs | 7.8125 inch | TQOW | 446000 lbf | 8.875 inch |
| 97 |
|
LM742749DW/ LM742714/ LM742714D | 11.375 inch | 72 lbs | 8.5 inch | TQOW | 336000 lbf | 7 inch |
| 98 |
|
9974DW/ 9920/ 9920D | 13 inch | 182 lbs | 8.508 inch | TQOW | 536000 lbf | 10.625 inch |
| 99 |
|
EE130901D /131400 /131401CD | 14 inch | 197 lbs | 9 inch | TQOW | 624000 lbf | 10 inch |
| 100 |
|
EE529090DW/ 529157 /529158XD | 15.75 inch | 339 lbs | 9 inch | TQOW | 872000 lbf | 11.688 inch |
خصائص ومزايا المحامل الأسطوانية المدببة المفتوحة بأربعة صفوف
لقد قامت المحامل الأسطوانية المدببة المفتوحة بأربعة صفوف بحل العديد من المشكلات الرئيسية في مختلف المجالات، والتي تنعكس بشكل أساسي في الجوانب التالية:
1. قدرة تحمل عالية
تحتوي المحامل المستدقة المفتوحة ذات الأربعة صفوف على أربعة صفوف من البكرات المدببة ويمكنها تحمل الأحمال الشعاعية والأحمال المحورية ثنائية الاتجاه في نفس الوقت. نظرًا لزيادة عدد الأسطوانات، تكون منطقة التلامس للمحمل أكبر، وبالتالي فإن قدرتها على التحمل أعلى بكثير من قدرة المحامل الأسطوانية المدببة أحادية الصف ومزدوجة الصف، وهي مناسبة لظروف التحميل العالية.
2. صلابة واستقرار عاليين
يمكن أن توفر المحامل الأسطوانية المدببة المفتوحة ذات الأربعة صفوف صلابة واستقرارًا أعلى مع أربعة صفوف من الأسطوانات موزعة بالتساوي داخل المحمل. في ظل الدوران عالي السرعة أو ظروف التحميل العالية، تكون المحامل أكثر استقرارًا وتقلل من التشوه بسبب الحمل الزائد أو القوة الخارجية.
3. التكيف مع الحمل المحوري ثنائي الاتجاه
يمكن لتصميم محمل الأسطوانة المستدق ذو الأربعة صفوف أن يتحمل الأحمال المحورية ثنائية الاتجاه، ولا يمكنه تحمل الضغط المحوري فحسب، بل يمكنه أيضًا تحمل الأحمال من كلا الجانبين، مما يجعله ممتازًا في الحمل وتحديد المواقع ثنائي الاتجاه.
4. مقاومة جيدة للتآكل وعمر خدمة طويل
الاتصال بين سطح الأسطوانة ومجرى مجرى المحمل الأسطواني المستدق ذو الأربعة صفوف يكون مستقرًا نسبيًا، مما يقلل من التآكل ويمكن أن يحافظ على عمر تشغيلي طويل في ظل ظروف التحميل العالية. يمكن أن يؤدي التشحيم والصيانة المناسبة إلى إطالة عمر خدمة المحامل.
تحسين الأداء والحلول للمحامل الأسطوانية المدببة ذات الأربعة صفوف المفتوحة
1. تصميم مقاوم للغبار ومقاوم للماء
خاصة في البيئات القاسية، تحتاج المحامل إلى تدابير وقائية كافية لمنع الغبار والمياه الموحلة والشوائب الأخرى من الدخول إلى داخل المحمل. ويمكن تحقيق ذلك من خلال تصميم موانع التسرب لتجنب التأثير على أداء التشغيل وعمر المحمل.
2. تحسين شكل وهيكل المحمل
من خلال تحسين الأشكال الهندسية للحلقات الخارجية والداخلية (مثل تصميم الشرائح)، يتم تقليل الاحتكاك بين الحلقات الداخلية والخارجية وتحسين سلاسة وكفاءة التشغيل.
3. تشحيم قابل للتكيف بيئيًا
حدد نوع مادة التشحيم المناسب وفقًا لبيئة عمل المحمل (مثل درجة الحرارة المرتفعة أو درجة الحرارة المنخفضة أو البيئة الملوثة)، وتأكد من أن نظام التشحيم مقاوم للماء ومضاد للتلوث.
4. تحسين أداء المواد
تعمل عملية الكربنة على تقوية سطح المادة، في حين أن الجزء الأساسي (الأساسي) لا يزال يحتفظ بصلابة منخفضة وصلابة جيدة. يسمح هذا الهيكل للمحمل بالحفاظ على صلابة كافية عند تعرضه لأحمال كبيرة وتجنب التشقق أو التقطيع بسبب التأثير أو التعب المفرط.
مجالات التطبيق الرئيسية للمحامل الأسطوانية المدببة ذات الأربعة صفوف المفتوحة
1. معدات صهر الفولاذ
تُستخدم المحامل الأسطوانية المستدقة المفتوحة ذات الأربعة صفوف بشكل شائع في آلات الصب المستمر ومصانع الدرفلة وغيرها من المعدات في صناعة صهر الفولاذ. في ظل التشغيل عالي السرعة وظروف التحميل العالية، تتطلب هذه المعدات محامل عالية القوة لضمان استقرار المعدات على المدى الطويل.
2. معدات التعدين
يمكن للمحامل الأسطوانية المدببة المفتوحة ذات الأربعة صفوف أن تتحمل بشكل فعال الأحمال العالية للغاية، خاصة بالنسبة لمعدات التعدين التي تتضمن الآلات الثقيلة ونقل المواد، حيث تكون الموثوقية ذات أهمية خاصة.
3. الرافعات الكبيرة والحفارات وآلات البناء الأخرى
غالبًا ما تتعرض هذه المعدات لأحمال عالية للغاية وبيئات عمل قاسية يمكن أن توفر المحامل الأسطوانية المدببة ذات الأربعة صفوف عمر خدمة طويل مع دعم الأحمال الثقيلة.
4. جهاز حفر حقول النفط
غالبًا ما تحتاج منصات حفر حقول النفط إلى التعامل مع الأحمال المحورية والشعاعية الضخمة عند العمل، حيث يمكن للمحامل الأسطوانية المدببة ذات الأربعة صفوف أن توفر دعمًا قويًا لهذه المعدات وتضمن تشغيلها الفعال والمستقر على المدى الطويل.
