أشكال التركيب الشائعة واحتياطات التركيب للمحامل ذات التلامس الزاوي

محامل كروية ذات اتصال زاوي يتم تركيبها عادة في أزواج وتتطلب تحميلًا مسبقًا. يضمن التركيب الصحيح دقة تشغيلية محسنة وعمرًا افتراضيًا أطول للمحمل. يمكن أن يؤدي التركيب غير الصحيح إلى المساس بالدقة وتقصير العمر الافتراضي.

1. تكوينات التثبيت

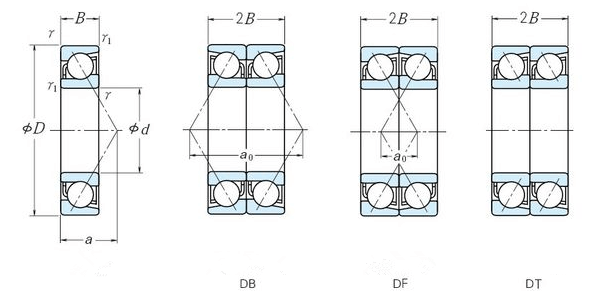

محامل كروية ذات اتصال زاوي يمكن تركيبها في التكوينات التالية: ظهرًا لظهر، وجهًا لوجه، وترتيب مترادف.

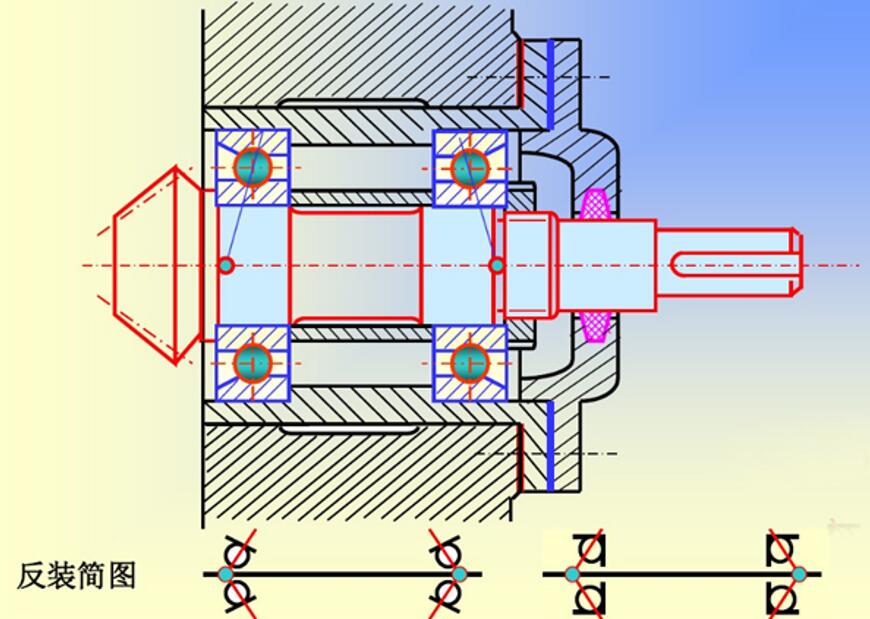

(1) التثبيت ظهرا لظهر (تكوين قاعدة البيانات)

الوصف: الأطراف العريضة للمحملين تواجه بعضها البعض.

الخصائص: تتباعد خطوط زاوية التلامس على طول محور الدوران، مما يوفر صلابة متزايدة للدعم الشعاعي والمحوري ومقاومة أفضل للتشوه.

التطبيقات: تستخدم حيث تكون الصلابة العالية وتوزيع الحمل أمرًا بالغ الأهمية.

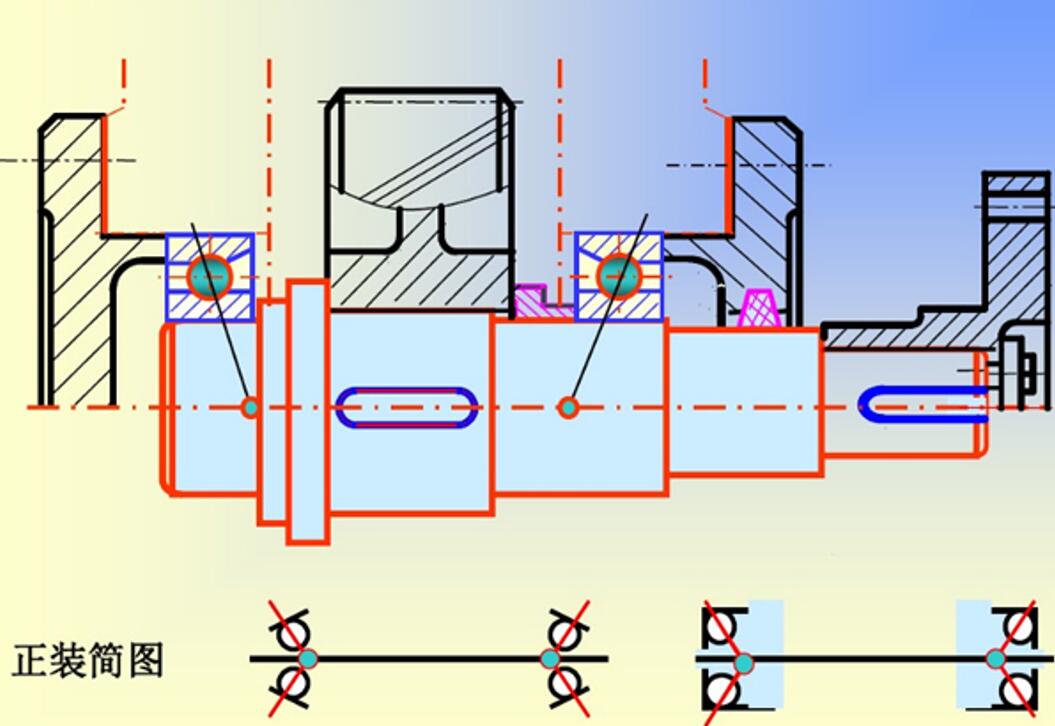

(2) التثبيت وجهاً لوجه (تكوين DF)

الوصف: الأطراف الضيقة للمحملين تواجه بعضها البعض.

الخصائص: تتقارب خطوط زاوية التلامس على طول محور الدوران، مما يوفر صلابة دعم أقل ولكنه يمكن أن يستوعب أخطاء المحاذاة الطفيفة. يزيل الفجوة الأصلية بين الحلقات الخارجية عند الضغط، مما يزيد من التحميل المسبق.

التطبيقات: مناسبة للأنظمة التي تتطلب صلابة معتدلة ومرونة محاذاة.

(3) الترتيب الترادفى (تكوين DT)

الوصف: كلا الطرفين العريضين للمحملين يواجهان نفس الاتجاه، مع زوايا اتصال متوازية.

الخصائص: يسمح للمحامل بمشاركة نفس اتجاه الحمل المطبق. لضمان الاستقرار المحوري، يجب تركيب زوجين من المحامل المترادفة مقابل بعضهما البعض.

التطبيقات: تستخدم للتعامل مع الأحمال المحورية أحادية الاتجاه العالية.

2. حساب التحميل المسبق وتعديله

الحساب: يتم تطبيق التحميل المسبق عن طريق طحن الوجه النهائي لحلقة محمل واحدة أو استخدام حلقات فاصلة ذات سماكات مختلفة بين الحلقات الداخلية والخارجية لتناسب المحامل معًا بإحكام، مما يضمن أن تكون الكرات على اتصال وثيق بالمضامير.

التعديل: يتم ضبط الحمل المسبق بدقة أثناء تشغيل اختبار بدون تحميل. يجب أن تخضع المحامل لعملية اختبار بسرعة تشغيل لمدة ساعتين على الأقل، ويجب ألا يتجاوز ارتفاع درجة الحرارة 15 درجة مئوية.

احتياطات التثبيت

• بيئة التثبيت

ينبغي تركيب المحامل في غرفة نظيفة وخالية من الغبار.

يجب أن يتم مطابقة المحامل بعناية، ويجب طحن حلقات الفاصل لضمان ارتفاع متساوٍ للحلقات الداخلية والخارجية. يجب التحكم في التوازي في حدود 1 ميكرومتر.

•  النظافة

اغسل المحامل جيدًا قبل التركيب.

أثناء الغسيل، ضع الحلقة الداخلية بحيث يكون منحدرها متجهًا لأعلى. يجب أن تدور المحامل بسلاسة دون أي مقاومة.

يجب تجفيف المحامل ثم تشحيمها بالشحم أو الزيت.

لتزييت الشحم، استخدم شحمًا عالي الجودة يتمتع بخصائص مضادة للأكسدة والصدأ والضغط الشديد. يجب أن يكون ملء الشحم 30% - 60% من حجم المحمل أو الهيكل.

• الأدوات

استخدم أدوات متخصصة للتثبيت لضمان توزيع القوة بشكل متساوي.

تجنب الطرق المباشر على المحمل. بدلاً من ذلك، قم بتطبيق ضغط موحد على سطح نهاية الحلقة باستخدام غلاف أو مكبس هيدروليكي.

•  فحص ما قبل التثبيت

تحقق من جودة الأسطح الملائمة، وواجهات نهايات الكتف، والأخاديد، والأسطح المتصلة.

قم بتنظيف جميع أسطح التزاوج والتوصيل، وإزالة النتوءات، وتنظيف أسطح الصب غير المعالجة من الرمال المتبقية.

•  بيئة التخزين

قم بتخزين المحامل في بيئة نظيفة وجيدة التهوية وخالية من الغازات المسببة للتآكل.

يجب ألا تزيد الرطوبة النسبية عن 65%. للتخزين طويل الأمد، استخدمي وسائل منع الصدأ بشكل دوري.

•  تعديل الخلوص

بالنسبة للمحامل الأسطوانية المخروطية ذات الصف الواحد، اضبط الخلوص أثناء التثبيت استنادًا إلى ظروف التشغيل والتداخل الملائم.

عادةً ما يكون للمحامل الأسطوانية المخروطية ذات الصف المزدوج ومحامل مضخة المياه خلوص معدّل مسبقًا من المصنع ولا تتطلب أي تعديل إضافي.

• اختبار الدوران

بعد التثبيت، قم بإجراء اختبار الدوران:

ابدأ بالتدوير اليدوي للعمود أو الغلاف للتحقق من وجود أي خلل.

استمر في التشغيل بدون تحميل وبسرعة منخفضة، وقم بزيادة السرعة والحمل تدريجيًا مع مراقبة الضوضاء والاهتزاز وارتفاع درجة الحرارة.

توقف فورًا إذا تم اكتشاف أي خلل وافحص التجميع.

استخدم محامل كروية ذات اتصال زاوي فقط بعد نتائج الاختبار الناجحة.
