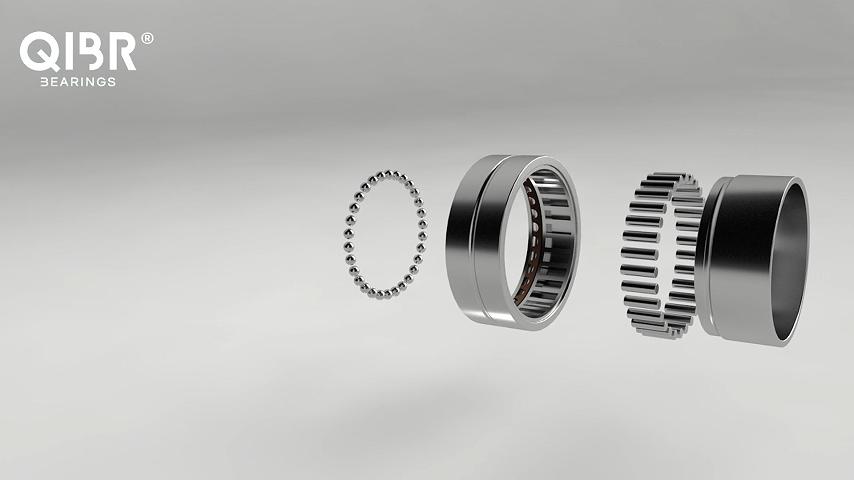

تقدم شركة QIBR سلسلتين من محامل الإبرة الأسطوانية غير المغلقة ومحامل الكرات ذات التلامس الزاوي. يمكن لمحامل سلسلة NKIA 59 تحمل الأحمال المحورية أحادية الاتجاه، بينما يمكن لمحامل سلسلة NKIB 59 تحمل الأحمال المحورية في كلا الاتجاهين. تتكون هذه المحامل المدمجة من محامل إبر أسطوانية شعاعية ومحامل كروية ذات تلامس زاوي، حيث تتحمل محامل الإبر الأسطوانية الأحمال الشعاعية العالية وتتحمل محامل الكرات ذات التلامس الزاوي الأحمال المحورية الخفيفة. مع المقطع العرضي المنخفض، يمكنها العمل بسرعات عالية. هذه المحامل قابلة للفصل، مما يسمح بتثبيت الحلقة الداخلية بشكل منفصل عن الحلقة الخارجية وعناصر التدحرج وتجميع القفص. اعتمادًا على التطبيق، يمكن تشحيمها إما بالشحم أو الزيت. عند استخدام التشحيم بالشحم، يجب ملء كل من محامل الإبر الأسطوانية ومحامل الكرات ذات التلامس الزاوي بنفس الشحم قبل التركيب.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Material

GCr15

Marke

QIBR/OEM/Neutral

Anwendungen

صناعة السيارات، صناعة الطيران، الآلات الصناعية، معدات البناء والزراعة، الأجهزة المنزلية، الصناعة البحرية، المعدات الطبية، إلخ

4sss5ean8t45h4b4tm3jrcd6mz

30

المرشحات

رقم. المنتج رقم المنتج تصنيف الحمل الديناميكي الأساسي قطر التجويف تحديد السرعة (B) العرض كتلة (D)القطر الخارجي
1 NKIA NKIA 5901 8.09 KN 12 mm 26000 rpm 16 mm 0.04 kg 24 mm
2 NKIA NKIA 5902 11.2 KN 15 mm 22000 rpm 18 mm 0.05 kg 28 mm
3 NKIA NKIA 5903 11.4 KN 17 mm 20000 rpm 18 mm 0.056 kg 30 mm
4 NKIA NKIA 5904 21.6 KN 20 mm 17000 rpm 23 mm 0.1 kg 37 mm
5 NKIA NKIA 59/22 23.3 KN 22 mm 15000 rpm 23 mm 0.12 kg 39 mm
6 NKIA NKIA 5905 24.2 KN 25 mm 15000 rpm 23 mm 0.13 kg 42 mm
7 NKIA NKIA 5906 25.5 KN 30 mm 13000 rpm 23 mm 0.15 kg 47 mm
8 NKIA NKIA 5907 31.9 KN 35 mm 11000 rpm 27 mm 0.24 kg 55 mm
9 NKIA NKIA 5908 42.9 KN 40 mm 9500 rpm 30 mm 0.32 kg 62 mm
10 NKIA NKIA 5909 45.7 KN 45 mm 8500 rpm 30 mm 0.38 kg 68 mm
11 NKIA NKIA 5910 47.3 KN 50 mm 8000 rpm 30 mm 0.38 kg 72 mm
12 NKIA NKIA 5911 57.2 KN 55 mm 7000 rpm 34 mm 0.55 kg 80 mm
13 NKIA NKIA 5912 60.5 KN 60 mm 6700 rpm 34 mm 0.59 kg 85 mm
14 NKIA NKIA 5913 61.6 KN 65 mm 6300 rpm 34 mm 0.64 kg 90 mm
15 NKIA NKIA 5914 84.2 KN 70 mm 5600 rpm 40 mm 0.98 kg 100 mm
16 NKIB NKIB 5901 8.09 KN 12 mm 26000 rpm 17.5 mm 0.043 kg 24 mm
17 NKIB NKIB 5902 11.2 KN 15 mm 22000 rpm 20 mm 0.052 kg 28 mm
18 NKIB NKIB 5903 11.4 KN 17 mm 20000 rpm 20 mm 0.058 kg 30 mm
19 NKIB NKIB 5904 21.6 KN 20 mm 17000 rpm 25 mm 0.11 kg 37 mm
20 NKIB NKIB 59/22 23.3 KN 22 mm 15000 rpm 25 mm 0.12 kg 39 mm
21 NKIB NKIB 5905 24.2 KN 25 mm 15000 rpm 25 mm 0.13 kg 42 mm
22 NKIB NKIB 5906 25.5 KN 30 mm 13000 rpm 25 mm 0.15 kg 47 mm
23 NKIB NKIB 5907 31.9 KN 35 mm 11000 rpm 30 mm 0.25 kg 55 mm
24 NKIB NKIB 5908 42.9 KN 40 mm 9500 rpm 34 mm 0.32 kg 62 mm
25 NKIB NKIB 5909 45.7 KN 45 mm 9500 rpm 34 mm 0.38 kg 68 mm
26 NKIB NKIB 5910 47.3 KN 50 mm 8000 rpm 34 mm 0.39 kg 72 mm
27 NKIB NKIB 5911 57.2 KN 55 mm 7000 r/min 38 mm 0.56 kg 80 mm
28 NKIB NKIB 5912 60.5 KN 60 mm 6700 rpm 38 mm 0.6 kg 85 mm
29 NKIB NKIB 5913 61.6 KN 65 mm 6300 rpm 38 mm 0.64 kg 90 mm
30 NKIB NKIB 5914 84.2 KN 70 mm 5600 rpm 45 mm 0.99 kg 100 mm

 خصائص ومزايا محامل الإبرة QIBR ومحامل الكرة ذات الاتصال الزاوي

تحل محامل الإبرة الدوارة والكرات ذات الاتصال الزاوي QIBR العديد من المشاكل الرئيسية في مختلف المجالات، وخاصة في الجوانب التالية:

1. قدرة تحمل الأحمال المركبة

يمكن للمحمل المشترك أن يتحمل الأحمال الشعاعية والمحورية في نفس الوقت وهو مناسب للبيئات المعقدة حيث يعمل الحملان في وقت واحد أثناء التشغيل، وخاصة للتطبيقات التي تحتاج إلى تحمل عزم الدوران والقوة الشعاعية.

2. توفير المساحة وتبسيط التصميم

نظرًا لأن هذا المحمل المركب يتحمل الأحمال الشعاعية والمحورية، فإن التصميم لا يتطلب عادةً استخدام محامل متعددة لمشاركة أنواع مختلفة من الأحمال، وبالتالي توفير مساحة التثبيت.

في بعض التصميمات المدمجة، يمكن أن يؤدي استخدام هذا المحمل المركب إلى تبسيط عملية التجميع بشكل كبير، وتقليل عدد الأجزاء، وتقليل تكاليف التصنيع والصيانة.

3. دقة عالية واستقرار

تتمتع محامل الكرات ذات التلامس الزاوي بدقة عالية واستقرار، ويمكنها الحفاظ على احتكاك منخفض ودقة تشغيل عالية بسرعات عالية. يتيح الجمع مع محمل الأسطوانة الإبرية لهذا المحمل المشترك الحفاظ على التشغيل الفعال في ظل ظروف التحميل العالية وهو مناسب للتطبيقات التي تتطلب الدقة.

4. قدرة قوية على التكيف

يمكن لمحامل الإبرة الأسطوانية والكرات ذات التلامس الزاوي أن تتكيف مع بيئات العمل المعقدة، ويمكنها العمل بشكل طبيعي في ظل ظروف الحمل العالي والاهتزاز والصدمة وما إلى ذلك، ويمكنها التكيف مع تغييرات الحمل في اتجاهات مختلفة.

تحسين أداء محمل الإبرة QIBR وكرة الاتصال الزاوية وحل المشكلة

1. مواد محسنة

اختيار المواد عالية الأداء: إن استخدام المواد ذات الصلابة العالية ومقاومة التآكل ومقاومة التآكل يمكن أن يحسن بشكل كبير من متانة واستقرار المحامل.

2. تحسين تصميم القفص

تحسين هيكل القفص: تم تحسين تصميم هيكل القفص لتحقيق ترتيب أفضل لأسطوانة الإبرة وتوزيع الحمل بشكل موحد. إن تحسين هيكل القفص يمكن أن يقلل من الاصطدام المتبادل بين بكرات الإبرة ويحسن استقرار التشغيل والكفاءة.

3. تحسين أداء التشحيم

مواد تشحيم فعالة: استخدم الشحم أو زيت التشحيم الأكثر ملاءمة للبيئات ذات درجات الحرارة العالية والضغط العالي لضمان أن زيت التشحيم يمكنه الحفاظ على أداء مستقر تحت العمل طويل الأمد، وبالتالي تقليل احتكاك المحمل وتحسين المتانة.

4. تحسين الدقة

تكنولوجيا التصنيع الدقيق: من خلال تحسين دقة التصنيع وتقليل الأخطاء بين مكونات المحمل، يتم ضمان أن يكون الاتصال بين بكرة الإبرة والقفص أكثر اتساقًا واستقرارًا. لا يؤدي هذا إلى تحسين أداء المحمل فحسب، بل يؤدي أيضًا إلى إطالة عمر الخدمة وتقليل الضوضاء والاهتزاز.

مجالات التطبيق الرئيسية لمحامل الإبرة QIBR ومحامل الكرة ذات الاتصال الزاوي

1. ناقل حركة أوتوماتيكي

في ناقل الحركة الأوتوماتيكي، يتم استخدام هذا النوع من المحامل لتحمل الأحمال المحورية والشعاعية الكبيرة لضمان التشغيل السلس لناقل الحركة.

2. أدوات آلية عالية الدقة

في أدوات الآلات ذات التحكم الرقمي بالكمبيوتر الدقيقة، وخاصة أجزاء المغزل عالية السرعة، يتم استخدام المحامل المدمجة لتوفير صلابة عالية ودقة عالية لضمان دقة التصنيع واستقرار أداة الآلة.

3. الذراع الروبوتية

في الروبوتات الصناعية، وخاصة في المفاصل التي تحتاج إلى تحمل أحمال عالية، يمكن للمحامل المدمجة توفير قدرة تحمل عزم دوران أعلى لضمان مرونة واستقرار الذراع الروبوتية.

4. معدات دوارة عالية السرعة

على سبيل المثال، في معدات الرياضة الراقية مثل التزلج والسباق والإبحار، يمكن للمحامل المدمجة توفير التحكم الدقيق في الدوران والاستقرار لضمان الأداء الرياضي والسلامة.
