محامل كروية ذاتية المحاذاة
يمكن لمحامل الكرات ذاتية المحاذاة تعويض انحرافات العمود واختلالات المحاذاة، والتي قد تحدث بسبب أخطاء التركيب أو ثني العمود أو التمدد الحراري. تجعلها هذه القدرة مثالية للتطبيقات حيث تكون الأعمدة عرضة لأحمال متفاوتة أو حيث يكون الحفاظ على المحاذاة الدقيقة أمرًا صعبًا.
تُستخدم محامل الكرات ذاتية المحاذاة بشكل شائع في تطبيقات مثل الآلات الصناعية ومكونات السيارات والمعدات الزراعية وآلات التعدين. وهي تحظى بالتقدير لتعدد استخداماتها وموثوقيتها وقدرتها على العمل بسلاسة حتى في ظل الظروف الصعبة.
Standard
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh
Material
52100, 100Cr6, SUJ2, الفولاذ المقاوم للصدأ
Marke
QIBR/OEM/Neutral
Anwendungen
أنظمة النقل والآلات الزراعية والآلات النسيجية وما إلى ذلك
Innendurchmesser (d)
5-50 mm
Außendurchmesser (D)
19-110mm
Masse
0.009-1.2 kg
Verpackung
حزمة التصدير القياسية
4gsk3bdqgmynq55apg5wv5cmxf
100
| رقم. | المنتج | رقم المنتج | (B) العرض | قطر التجويف | (D)القطر الخارجي | كتلة | تصنيف الحمل الديناميكي الأساسي | تصنيف الحمل الديناميكي الأساسي |
|---|---|---|---|---|---|---|---|---|
| 1 |
|
135 TN9 | 6 mm | 5 mm | 19 mm | 0.009 kg | 2.51 KN | 0.48 KN |
| 2 |
|
135 E-2RS1TN9 | 6 mm | 5 mm | 19 mm | 0.009 kg | 2.51 KN | 0.48 KN |
| 3 |
|
135 E-2RS1KTN9 | 6 mm | 5 mm | 19 mm | 0.009 kg | 2.51 KN | 0.48 KN |
| 4 |
|
135 | 6 mm | 5 mm | 19 mm | 0.009 kg | 2.51 KN | 0.48 KN |
| 5 |
|
135 ETN9 | 6 mm | 5 mm | 19 mm | 0.009 kg | 2.51 KN | 0.48 KN |
| 6 |
|
135/P5 | 6 mm | 5 mm | 19 mm | 0.009 kg | 2.51 KN | 0.48 KN |
| 7 |
|
135/P6 | 6 mm | 5 mm | 19 mm | 0.009 kg | 2.51 KN | 0.48 KN |
| 8 |
|
135 C3 | 6 mm | 5 mm | 19 mm | 0.009 kg | 2.51 KN | 0.48 KN |
| 9 |
|
135 EKTN9 | 6 mm | 5 mm | 19 mm | 0.009 kg | 2.51 KN | 0.48 KN |
| 10 |
|
126 TN9 | 6 mm | 6 mm | 19 mm | 0.009 kg | 2.51 KN | 0.48 KN |
| 11 |
|
126 ETN9 | 6 mm | 6 mm | 19 mm | 0.009 kg | 2.51 KN | 0.48 KN |
| 12 |
|
126 | 6 mm | 6 mm | 19 mm | 0.009 kg | 2.51 KN | 0.48 KN |
| 13 |
|
126/P5 | 6 mm | 6 mm | 19 mm | 0.009 kg | 2.51 KN | 0.48 KN |
| 14 |
|
126 E-2RS1TN9 | 6 mm | 6 mm | 19 mm | 0.009 kg | 2.51 KN | 0.48 KN |
| 15 |
|
126 EKTN9 | 6 mm | 6 mm | 19 mm | 0.009 kg | 2.51 KN | 0.48 KN |
| 16 |
|
126 E-2RS1KTN9 | 6 mm | 6 mm | 19 mm | 0.009 kg | 2.51 KN | 0.48 KN |
| 17 |
|
126 C3 | 6 mm | 6 mm | 19 mm | 0.009 kg | 2.51 KN | 0.48 KN |
| 18 |
|
126/P6 | 6 mm | 6 mm | 19 mm | 0.009 kg | 2.51 KN | 0.48 KN |
| 19 |
|
127 TN9 | 7 mm | 7 mm | 22 mm | 0.014 kg | 2.65 KN | 0.56 KN |
| 20 |
|
127 ETN9 | 7 mm | 7 mm | 22 mm | 0.014 kg | 2.65 KN | 0.56 KN |
| 21 |
|
127 | 7 mm | 7 mm | 22 mm | 0.014 kg | 2.65 KN | 0.56 KN |
| 22 |
|
127/P5 | 7 mm | 7 mm | 22 mm | 0.014 kg | 2.65 KN | 0.56 KN |
| 23 |
|
127 EKTN9 | 7 mm | 7 mm | 22 mm | 0.014 kg | 2.65 KN | 0.56 KN |
| 24 |
|
127 E-2RS1KTN9 | 7 mm | 7 mm | 22 mm | 0.014 kg | 2.65 KN | 0.56 KN |
| 25 |
|
127 E-2RS1TN9 | 7 mm | 7 mm | 22 mm | 0.014 kg | 2.65 KN | 0.56 KN |
| 26 |
|
127 C3 | 7 mm | 7 mm | 22 mm | 0.014 kg | 2.65 KN | 0.56 KN |
| 27 |
|
127/P6 | 7 mm | 7 mm | 22 mm | 0.014 kg | 2.65 KN | 0.56 KN |
| 28 |
|
108 TN9 | 7 mm | 8 mm | 22 mm | 0.014 kg | 2.65 KN | 0.56 KN |
| 29 |
|
108 ETN9 | 7 mm | 8 mm | 22 mm | 0.014 kg | 2.65 KN | 0.56 KN |
| 30 |
|
108 | 7 mm | 8 mm | 22 mm | 0.014 kg | 2.65 KN | 0.56 KN |
| 31 |
|
108/P5 | 7 mm | 8 mm | 22 mm | 0.014 kg | 2.65 KN | 0.56 KN |
| 32 |
|
108 EKTN9 | 7 mm | 8 mm | 22 mm | 0.014 kg | 2.65 KN | 0.56 KN |
| 33 |
|
108 E-2RS1TN9 | 7 mm | 8 mm | 22 mm | 0.014 kg | 2.65 KN | 0.56 KN |
| 34 |
|
108 E-2RS1KTN9 | 7 mm | 8 mm | 22 mm | 0.014 kg | 2.65 KN | 0.56 KN |
| 35 |
|
108 C3 | 7 mm | 8 mm | 22 mm | 0.014 kg | 2.65 KN | 0.56 KN |
| 36 |
|
108/P6 | 7 mm | 8 mm | 22 mm | 0.014 kg | 2.65 KN | 0.56 KN |
| 37 |
|
129 TN9 | 8 mm | 9 mm | 26 mm | 0.022 kg | 3.9 KN | 0.82 KN |
| 38 |
|
129 ETN9 | 8 mm | 9 mm | 26 mm | 0.022 kg | 3.9 KN | 0.82 KN |
| 39 |
|
129 | 8 mm | 9 mm | 26 mm | 0.022 kg | 3.9 KN | 0.82 KN |
| 40 |
|
129/P5 | 8 mm | 9 mm | 26 mm | 0.022 kg | 3.9 KN | 0.82 KN |
| 41 |
|
129 EKTN9 | 8 mm | 9 mm | 26 mm | 0.022 kg | 3.9 KN | 0.82 KN |
| 42 |
|
129 E-2RS1TN9 | 8 mm | 9 mm | 26 mm | 0.022 kg | 3.9 KN | 0.82 KN |
| 43 |
|
129 E-2RS1KTN9 | 8 mm | 9 mm | 26 mm | 0.022 kg | 3.9 KN | 0.82 KN |
| 44 |
|
129 C3 | 8 mm | 9 mm | 26 mm | 0.022 kg | 3.9 KN | 0.82 KN |
| 45 |
|
129/P6 | 8 mm | 9 mm | 26 mm | 0.022 kg | 3.9 KN | 0.82 KN |
| 46 |
|
1200 ETN9 | 9 mm | 10 mm | 30 mm | 0.034 kg | 5.53 KN | 1.18 KN |
| 47 |
|
1200 | 9 mm | 10 mm | 30 mm | 0.034 kg | 5.53 KN | 1.18 KN |
| 48 |
|
1200/P5 | 9 mm | 10 mm | 30 mm | 0.034 kg | 5.53 KN | 1.18 KN |
| 49 |
|
1200 E-2RS1TN9 | 9 mm | 10 mm | 30 mm | 0.034 kg | 5.53 KN | 1.18 KN |
| 50 |
|
1200 E-2RS1KTN9 | 9 mm | 10 mm | 30 mm | 0.034 kg | 5.53 KN | 1.18 KN |
| 51 |
|
1200 TN9 | 9 mm | 10 mm | 30 mm | 0.034 kg | 5.53 KN | 1.18 KN |
| 52 |
|
1200 C3 | 9 mm | 10 mm | 30 mm | 0.034 kg | 5.53 KN | 1.18 KN |
| 53 |
|
1200 EKTN9 | 9 mm | 10 mm | 30 mm | 0.034 kg | 5.53 KN | 1.18 KN |
| 54 |
|
1200/P6 | 9 mm | 10 mm | 30 mm | 0.034 kg | 5.53 KN | 1.18 KN |
| 55 |
|
2200 E-2RS1TN9 | 14 mm | 10 mm | 30 mm | 0.048 kg | 5.53 KN | 1.18 KN |
| 56 |
|
2200 ETN9 | 14 mm | 10 mm | 30 mm | 0.047 kg | 8.06 KN | 1.73 KN |
| 57 |
|
2200 | 14 mm | 10 mm | 30 mm | 0.047 kg | 8.06 KN | 1.73 KN |
| 58 |
|
2200/P5 | 14 mm | 10 mm | 30 mm | 0.047 kg | 8.06 KN | 1.73 KN |
| 59 |
|
2200 E-2RS1TN9 | 14 mm | 10 mm | 30 mm | 0.047 kg | 8.06 KN | 1.73 KN |
| 60 |
|
2200 E-2RS1KTN9 | 14 mm | 10 mm | 30 mm | 0.047 kg | 8.06 KN | 1.73 KN |
| 61 |
|
2200 TN9 | 14 mm | 10 mm | 30 mm | 0.047 kg | 8.06 KN | 1.73 KN |
| 62 |
|
2200 C3 | 14 mm | 10 mm | 30 mm | 0.047 kg | 8.06 KN | 1.73 KN |
| 63 |
|
2200 EKTN9 | 14 mm | 10 mm | 30 mm | 0.047 kg | 8.06 KN | 1.73 KN |
| 64 |
|
2200/P6 | 14 mm | 10 mm | 30 mm | 0.047 kg | 8.06 KN | 1.73 KN |
| 65 |
|
1201 ETN9 | 10 mm | 12 mm | 32 mm | 0.04 kg | 6.24 KN | 1.43 KN |
| 66 |
|
1201 | 10 mm | 12 mm | 32 mm | 0.04 kg | 6.24 KN | 1.43 KN |
| 67 |
|
1201/P5 | 10 mm | 12 mm | 32 mm | 0.04 kg | 6.24 KN | 1.43 KN |
| 68 |
|
1201 E-2RS1TN9 | 10 mm | 12 mm | 32 mm | 0.04 kg | 6.24 KN | 1.43 KN |
| 69 |
|
1201 E-2RS1KTN9 | 10 mm | 12 mm | 32 mm | 0.04 kg | 6.24 KN | 1.43 KN |
| 70 |
|
1201 TN9 | 10 mm | 12 mm | 32 mm | 0.04 kg | 6.24 KN | 1.43 KN |
| 71 |
|
1201 C3 | 10 mm | 12 mm | 32 mm | 0.04 kg | 6.24 KN | 1.43 KN |
| 72 |
|
1201 EKTN9 | 10 mm | 12 mm | 32 mm | 0.04 kg | 6.24 KN | 1.43 KN |
| 73 |
|
1201/P6 | 10 mm | 12 mm | 32 mm | 0.04 kg | 6.24 KN | 1.43 KN |
| 74 |
|
2201 E-2RS1TN9 | 14 mm | 12 mm | 32 mm | 0.053 kg | 6.24 KN | 1.43 KN |
| 75 |
|
2201 ETN9 | 14 mm | 12 mm | 32 mm | 0.053 kg | 8.52 KN | 1.9 KN |
| 76 |
|
2201 | 14 mm | 12 mm | 32 mm | 0.053 kg | 8.52 KN | 1.9 KN |
| 77 |
|
2201/P5 | 14 mm | 12 mm | 32 mm | 0.053 kg | 8.52 KN | 1.9 KN |
| 78 |
|
2201 E-2RS1TN9 | 14 mm | 12 mm | 32 mm | 0.053 kg | 8.52 KN | 1.9 KN |
| 79 |
|
2201 E-2RS1KTN9 | 14 mm | 12 mm | 32 mm | 0.053 kg | 8.52 KN | 1.9 KN |
| 80 |
|
2201 TN9 | 14 mm | 12 mm | 32 mm | 0.053 kg | 8.52 KN | 1.9 KN |
| 81 |
|
2201 C3 | 14 mm | 12 mm | 32 mm | 0.053 kg | 8.52 KN | 1.9 KN |
| 82 |
|
2201 EKTN9 | 14 mm | 12 mm | 32 mm | 0.053 kg | 8.52 KN | 1.9 KN |
| 83 |
|
2201/P6 | 14 mm | 12 mm | 32 mm | 0.053 kg | 8.52 KN | 1.9 KN |
| 84 |
|
1301 ETN9 | 12 mm | 12 mm | 37 mm | 0.067 kg | 9.36 KN | 2.16 KN |
| 85 |
|
1301 | 12 mm | 12 mm | 37 mm | 0.067 kg | 9.36 KN | 2.16 KN |
| 86 |
|
1301/P5 | 12 mm | 12 mm | 37 mm | 0.067 kg | 9.36 KN | 2.16 KN |
| 87 |
|
1301 E-2RS1TN9 | 12 mm | 12 mm | 37 mm | 0.067 kg | 9.36 KN | 2.16 KN |
| 88 |
|
1301 E-2RS1KTN9 | 12 mm | 12 mm | 37 mm | 0.067 kg | 9.36 KN | 2.16 KN |
| 89 |
|
1301 TN9 | 12 mm | 12 mm | 37 mm | 0.067 kg | 9.36 KN | 2.16 KN |
| 90 |
|
1301 C3 | 12 mm | 12 mm | 37 mm | 0.067 kg | 9.36 KN | 2.16 KN |
| 91 |
|
1301 EKTN9 | 12 mm | 12 mm | 37 mm | 0.067 kg | 9.36 KN | 2.16 KN |
| 92 |
|
1301/P6 | 12 mm | 12 mm | 37 mm | 0.067 kg | 9.36 KN | 2.16 KN |
| 93 |
|
2301 | 17 mm | 12 mm | 37 mm | 0.095 kg | 11.7 KN | 2.7 KN |
| 94 |
|
2301 ETN9 | 17 mm | 12 mm | 37 mm | 0.095 kg | 11.7 KN | 2.7 KN |
| 95 |
|
2301/P5 | 17 mm | 12 mm | 37 mm | 0.095 kg | 11.7 KN | 2.7 KN |
| 96 |
|
2301 EKTN9 | 17 mm | 12 mm | 37 mm | 0.095 kg | 11.7 KN | 2.7 KN |
| 97 |
|
2301 E-2RS1TN9 | 17 mm | 12 mm | 37 mm | 0.095 kg | 11.7 KN | 2.7 KN |
| 98 |
|
2301 E-2RS1KTN9 | 17 mm | 12 mm | 37 mm | 0.095 kg | 11.7 KN | 2.7 KN |
| 99 |
|
2301 TN9 | 17 mm | 12 mm | 37 mm | 0.095 kg | 11.7 KN | 2.7 KN |
| 100 |
|
2301 C3 | 17 mm | 12 mm | 37 mm | 0.095 kg | 11.7 KN | 2.7 KN |
مميزات ومزايا محامل QIBR الكرات ذاتية المحاذاة
لقد نجحت محامل الكرات ذاتية المحاذاة من QIBR في حل العديد من المشاكل الرئيسية في مختلف المجالات، والتي تنعكس بشكل أساسي في الجوانب التالية:
1. وظيفة المحاذاة الذاتية التلقائية
الميزة الرئيسية لمحامل QIBR الكرات ذاتية المحاذاة هي إمكانية محاذاتها تلقائيًا. لأن الموضع النسبي لمسارات الحلقات الداخلية والخارجية له زاوية معينة (أي أن مسار الحلقة الخارجية كروي). عندما يكون عمود أو مقعد المحمل متباعدًا نسبيًا، يتم تعديل سطح التلامس بين الكرة ومسار الحلقة تلقائيًا لضمان استقرار المحامل وتقليل التآكل الناتج عن خطأ الزاوية.
2. القدرة الاستيعابية
تتميز QIBR محامل الكرات ذاتية المحاذاة بقدرة تحمل عالية نسبيًا، حيث تتحمل أحمالًا شعاعية ومحورية معينة.
3. قدرة قوية على التكيف
بفضل خصائصها المحاذاة الذاتية، تُعدّ محامل الكرات ذاتية المحاذاة من QIBR مناسبةً بشكلٍ خاص في حالات الانحراف المحوري أثناء التركيب. على سبيل المثال، قد تُسبب انحناء العمود، أو التركيب غير الصحيح لقاعدة المحمل، وغيرها، انحرافاتٍ زاويةً في المحامل، إلا أن محامل الكرات ذاتية المحاذاة تُعوّض هذه المشاكل بفعاليةٍ وتُحافظ على سلاسة التشغيل.
4. السمات الهيكلية

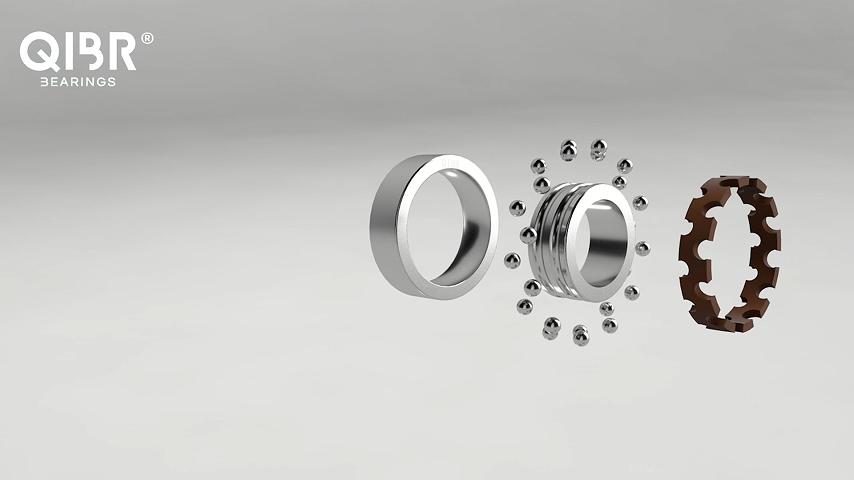

تتميز محامل الكرات ذاتية المحاذاة من QIBR بتصميم مزدوج الصف مع صفين من أقفاص الكرات، مما يجعلها قادرة على تحمل الأحمال الشعاعية الكبيرة.
تحسين QIBR الأداء والحلول لمحامل الكرات ذاتية المحاذاة
1. تحسين مواد التشحيم: اختر زيت التشحيم أو الشحم المناسب، وأضف إليه الإضافات والمزائج المناسبة لتقليل الاحتكاك وتحسين مقاومة التآكل. استخدام زيوت التشحيم الاصطناعية أو النانوية يُحسّن كفاءة المحامل وعمرها بشكل ملحوظ.
2. تحسين مضمار السباق: تحسين هندسة مسار السباق للحلقات الداخلية والخارجية، مثل زيادة دقة مسار السباق، وتحسين تشطيب السطح، وتقليل الاحتكاك، وتقليل فقدان الطاقة، وبالتالي تحسين كفاءة تشغيل المحامل.
3. تحسين جودة عنصر التدحرج : يُقلل الاحتكاك والتآكل بتحسين تشطيب السطح وصلابة عناصر الدرفلة. استخدام عناصر درفلة عالية الدقة (مثل السيراميك) يُحسّن أداء تشغيل المحامل بشكل ملحوظ.
4. تحسين تصميم القفص: اعتماد هيكل قفص أكثر تحسينًا، مثل استخدام مواد وتصميمات مقاومة لدرجات الحرارة العالية ومقاومة للتآكل، لتحسين متانة القفص واستقرار المحامل.
مجالات QIBR التطبيقات الرئيسية لمحامل الكرات ذاتية المحاذاة
نظام المحرك وناقل الحركة
في نظام المحرك وناقل الحركة في السيارة، يمكن استخدام محامل الكرات ذاتية المحاذاة للتكيف مع عدم محاذاة العمود الناجم عن الاهتزاز أو التمدد الحراري للمحرك وأجزاء أخرى.
المراوح والمنفاخات والمضخات
نظرًا لأن هذه المعدات غالبًا ما يكون بها انحناءات في العمود أو أخطاء في التثبيت، فإن استخدام محامل الكرات ذاتية المحاذاة يمكن أن يقلل من تكاليف الصيانة ويطيل عمر المعدات.
الشاشة المهتزة
في قطاع التعدين، تُستخدم محامل الكرات ذاتية المحاذاة على نطاق واسع في معدات مثل الغرابيل المهتزة. تتطلب هذه الغرابيل العمل في ظروف تشغيل عالية الأحمال والاهتزازات. تُخفف محامل الكرات ذاتية المحاذاة بفعالية من مشاكل عدم محاذاة العمود وإزاحته الناتجة عن اهتزاز المعدات.
محامل مركبات السكك الحديدية
في مركبات السكك الحديدية، يمكن لمحامل الكرات ذاتية المحاذاة التعامل مع مشاكل مثل المسارات غير المستوية وإزاحات العجلات لضمان سلاسة وموثوقية تشغيل المركبة.
