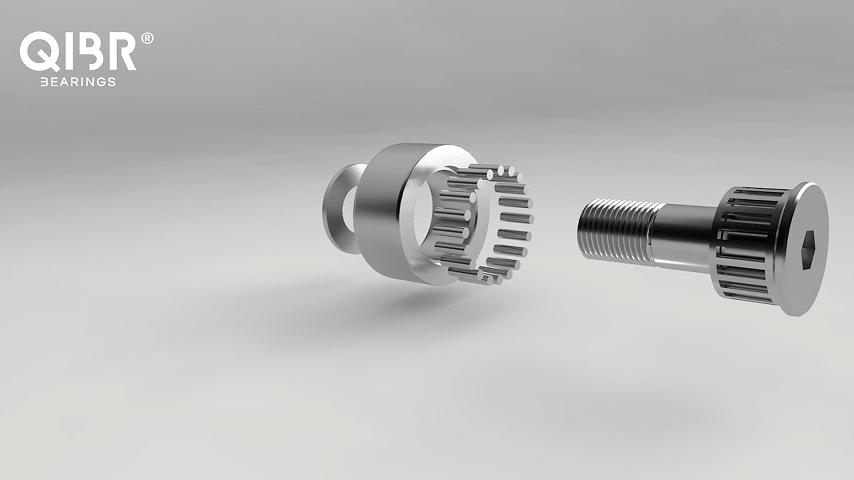

محامل الأسطوانة الأسطوانية ذات تابع الكامة

تُستخدم محامل الكامات ذات المحامل الأسطوانية في التطبيقات التي تتطلب قدرة تحميل شعاعية عالية ومقاومة للصدمات ودقة. تتميز هذه المحامل بالقوة والقدرة على تحمل الأحمال الثقيلة والعمليات عالية السرعة، مما يجعلها مناسبة لمختلف الصناعات.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Material

52100/100Cr6/SUJ2/الفولاذ المقاوم للصدأ

Marke

QIBR/OEM/Neutral

Verpackung

QIBR/الحزمة الصناعية القياسية/OEM

Innendurchmesser (d)

16~90mm

Außendurchmesser (D)

28~100mm

Anwendungen

صناعة السيارات، معدات مناولة المواد، آلات البناء، المعدات الزراعية، إلخ

QIBR اختيار نموذج

المرشحات

(B) الطول الاجمالي

(B) عرض الحلقة الخارجية

كتلة

تحديد السرعة

(d)قطر المرفق

(D)القطر الخارجي

رقم.	رقم المنتج	(B) الطول الاجمالي	(B) عرض الحلقة الخارجية	كتلة	تحديد السرعة	(d)قطر المرفق
1	KR 16	28 mm	0.019 kg	6000 rpm	6 mm	16 mm
2	CF-1/2-N	0.19 inch	0.500 inch
3	CF-1/2	0.190 inch	0.500 inch
4	CF-9/16	0.190 inch	0.5625 inch
5	CF-5/8-N	0.250 inch	0.625 inch
6	CF-5/8	0.250 inch	0.625 inch
7	CF-11/16	0.250 inch	0.6875 inch
8	CF-3/4	0.375 inch	0.750 inch
9	CF-7/8	0.375 inch	0.875 inch
10	CF-1	0.4375 inch	1.000 inch
11	CF-1 1/8	0.4375 inch	1.125 inch
12	CF-1 1/4	0.500 inch	1.250 inch
13	CF-1 3/8	0.500 inch	1.375 inch
14	CF-1 1/2	0.625 inch	1.500 inch
15	CF-1 5/8	0.625 inch	1.625 inch
16	CF-1 3/4	0.750 inch	1.750 inch
17	CF-1 7/8	0.750 inch	1.850 inch
18	CF-2	0.875 inch	2.000 inch
19	CF-2 1/4	0.875 inch	2.250 inch
20	CF-2 1/2	1.000 inch	2.500 inch
21	CF-2 3/4	1.000 inch	2.750 inch
22	CF-3	1.250 inch	3.000 inch
23	CF-3 1/4	1.250 inch	3.250 inch
24	KR 16 PPA	28 mm	0.018 kg	6000 rpm	6 mm	16 mm
25	KR 16 PPSKA	28 mm	0.018 kg	6000 rpm	6 mm	16 mm
26	KRV 16 PPA	28 mm	0.019 kg	4300 rpm	6 mm	16 mm
27	KRE 16 PPA	28 mm	0.02 kg	6000 rpm	6 mm	16 mm
28	KR 19	32 mm	0.029 kg	5600 rpm	8 mm	19 mm
29	KR 19 PPA	32 mm	0.029 kg	5600 rpm	8 mm	19 mm
30	KR 19 PPSKA	32 mm	0.029 kg	5600 rpm	8 mm	19 mm
31	KRV 19 PPA	32 mm	0.031 kg	4000 rpm	8 mm	19 mm
32	KE 19 PPA	32 mm	0.032 kg	5600 r/min	11 mm	19 mm
33	KR 22 B	36 mm	0.045 kg	5300 rpm	10 mm	22 mm
34	KR 22 PPA	36 mm	0.043 kg	5300 rpm	10 mm	22 mm
35	KRV 22 PPA	36 mm	0.045 kg	3600 rpm	10 mm	22 mm
36	KRE 22 PPA	36 mm	0.047 kg	5300 rpm	13 mm	22 mm
37	KR 26 B	36 mm	0.059 kg	5300 rpm	10 mm	26 mm
38	KR 26 PPA	36 mm	0.057 kg	5300 rpm	10 mm	26 mm
39	KRV 26 PPA	36 mm	0.059 kg	3600 rpm	10 mm	26 mm
40	KRE 26 PPA	36 mm	0.062 kg	5300 rpm	13 mm	22 mm
41	KR 30 B	40 mm	0.092 kg	4800 rpm	12 mm	30 mm
42	KR 30 PPA	40 mm	0.088 kg	4800 rpm	12 mm	30 mm
43	KRV 30 PPA	40 mm	0.091 kg	3200 rpm	12 mm	30 mm
44	KRE 30 PPA	40 mm	0.093 kg	4800 rpm	15 mm	30 mm
45	KR 32 B	40 mm	0.1 kg	4800 rpm	12 mm	32 mm
46	KR 32 PPA	40 mm	0.098 kg	4800 rpm	12 mm	30 mm
47	KRV 32 PPA	40 mm	0.1 kg	3200 rpm	12 mm	32 mm
48	KRE 32 PPA	40 mm	0.1 kg	4800 rpm	15 mm	32 mm
49	KR 35 B	52 mm	0.17 kg	4000 rpm	16 mm	35 mm
50	KR 35 PPA	52 mm	0.16 kg	4000 rpm	16 mm	35 mm
51	KRV 35 PPA	52 mm	0.17 kg	2600 rpm	16 mm	35 mm
52	NUKR 35 A	52 mm	0.16 kg	5000 rpm	16 mm	35 mm
53	PWKR 35.2RS	52 mm	0.16 kg	5000 rpm	16 mm	35 mm
54	PWKRE 35.2RS	52 mm	0.177 kg	6000 rpm	16 mm	35 mm
55	PWKRE 40.2RS	58 mm	0.258 kg	5000 rpm	18 mm	40 mm
56	PWKRE 47.2RS	66 mm	0.400 kg	3800 rpm	20 mm	47 mm
57	PWKRE 52.2RS	66 mm	0.470 kg	3800 rpm	20 mm	52 mm
58	PWKRE 62.2RS	80 mm	0.824 kg	2200 rpm	24 mm	62 mm
59	PWKRE 72.2RS	80 mm	1.05 kg	2200 rpm	24 mm	72 mm
60	PWKRE 80.2RS	100 mm	1.67 kg	1800 rpm	30 mm	80 mm
61	PWKRE 90.2RS	100 mm	2.02 kg	1800 rpm	30 mm	90 mm
62	KRE 35 PPA	52 mm	0.18 kg	4000 rpm	20 mm	35 mm
63	NUKRE 35 A	52 mm	0.18 kg	5000 rpm	20 mm	35 mm
64	KR 40 B	58 mm	0.25 kg	3400 rpm	18 mm	40 mm
65	KR 40 PPA	58 mm	0.24 kg	3400 rpm	18 mm	40 mm
66	KRV 40 PPA	58 mm	0.25 kg	2200 rpm	18 mm	40 mm
67	NUKR 40 A	58 mm	0.24 kg	4500 rpm	18 mm	40 mm
68	PWKR 40.2RS	58 mm	0.24 kg	4500 rpm	18 mm	40 mm
69	KRE 40 PPA	58 mm	0.26 kg	3400 rpm	22 mm	40 mm
70	NUKRE 40 A	58 mm	0.26 kg	4500 rpm	22 mm	40 mm
71	KR 47 PPA	66 mm	0.38 kg	3000 rpm	20 mm	47 mm
72	KRV 47 PPA	66 mm	0.39 kg	1900 rpm	20 mm	47 mm
73	NUKR 47A	66 mm	0.38 kg	3800 rpm	20 mm	47 mm
74	PWKR 47.2RS	66 mm	0.38 kg	3800 rpm	20 mm	47 mm
75	KRE 47 PPA	66 mm	0.4 kg	3000 rpm	24 mm	47 mm
76	NUKRE 47 A	66 mm	0.4 kg	3800 rpm	24 mm	47 mm
77	KR 52 PPA	66 mm	0.45 kg	3000 rpm	20 mm	52 mm
78	KRV 52 PPA	66 mm	0.46 kg	1900 rpm	20 mm	52 mm
79	NUKR 52 A	66 mm	0.45 kg	3200 rpm	20 mm	52 mm
80	PWKR 52.2RS	66 mm	0.45 kg	3200 rpm	20 mm	52 mm
81	KRE 52 PPA	66 mm	0.47 kg	3000 rpm	24 mm	52 mm
82	NUKRE 52 A	66 mm	0.47 kg	3200 rpm	24 mm	52 mm
83	KR 62 PPA	80 mm	0.77 kg	2400 rpm	24 mm	62 mm
84	KRV 62 PPA	80 mm	0.79 kg	1700 rpm	24 mm	62 mm
85	NUKR 62 A	80 mm	0.8 kg	2600 rpm	24 mm	62 mm
86	PWKR 62.2 RS	80 mm	0.8 kg	2600 rpm	24 mm	62 mm
87	KRE 62 PPA	80 mm	0.8 kg	2400 rpm	28 mm	62 mm
88	NUKR 62 A	80 mm	0.82 kg	2600 rpm	28 mm	62 mm
89	KR 72 PPA	80 mm	1 kg	2400 rpm	24 mm	72 mm
90	KRV 72 PPA	80 mm	1.05 kg	1700 rpm	24 mm	72 mm
91	NUKR 72 A	80 mm	1.05 kg	2000 rpm	24 mm	72 mm
92	PWKR 72 A	80 mm	1 kg	2600 rpm	24 mm	72 mm
93	KRE 72 PPA	80 mm	1.05 kg	2400 rpm	28 mm	72 mm
94	NUKRE 72 PPA	80 mm	1.05 kg	2000 rpm	28 mm	72 mm
95	KR 80 PPA	100 mm	1.6 kg	1800 rpm	30 mm	80 mm
96	KRV 80 PPA	100 mm	1.65 kg	1400 rpm	30 mm	80 mm
97	NUKR 80 A	100 mm	1.6 kg	1900 rpm	30 mm	80 mm
98	PWKR 80.2RS	100 mm	1.6 kg	2000 rpm	30 mm	80 mm
99	KRE 80 PPA	100 mm	1.65 kg	1800 rpm	35 mm	80 mm
100	NUKRE 80 A	100 mm	1.65 kg	1900 rpm	35 mm	80 mm

مميزات ومزايا محامل QIBR الأسطوانة الأسطوانية من التابع الكامة

تحل محامل الأسطوانة الأسطوانية ذات ألتابع الكامة العديد من المشاكل الرئيسية في مختلف المجالات، والتي تنعكس بشكل أساسي في الجوانب التالية:

1. سهولة التركيب

يستخدم هذا النوع من المحامل طريقة التثبيت بالمسامير، مما يسمح للمستخدمين بتركيبه أو إزالته بسرعة دون الحاجة إلى عمليات محاذاة معقدة. هذا يُسهّل صيانته واستبداله، وهو مناسب للمعدات الكبيرة أو التطبيقات التي تتطلب صيانة مكثفة.

2. الموثوقية العالية

تتميز محامل الأسطوانة الأسطوانية ذات التابع الكامة بمتانة عالية، وثبات في العمل في البيئات القاسية. تصميمها الهيكلي يقلل من التآكل والاحتكاك والتلف الناتج عن التعب، مما يطيل عمر الخدمة.

3. الهيكل المدمج

عادةً ما يتم تصميم محامل الأسطوانة الأسطوانية ذات التابع الكامة لتكون مضغوطة، مما يجعلها مناسبة للاستخدام في المعدات ذات المساحة المحدودة.

4. سهولة الصيانة

بفضل بنيتها البسيطة وطريقة التركيب السهلة، فإن محامل الأسطوانة الأسطوانية ذات التابع الكامة تتمتع عمومًا بتكاليف صيانة أقل كما أنها أسهل في الاستبدال والتفتيش.

تحسين الأداء والحلول لمحامل الأسطوانة الأسطوانية ذات التابع الكامة

1. تحسين مواد التشحيم: اختيار الزيت أو الشحم المناسب وإضافته وخلطه بشكل صحيح يُقلل الاحتكاك ويُحسّن مقاومة التآكل. استخدام زيوت التشحيم الاصطناعية أو النانوية يُحسّن كفاءة المحامل وعمرها بشكل ملحوظ.

2. تحسين مسارات السباق: يؤدي تحسين هندسة مسارات السباق الداخلية والخارجية، مثل زيادة دقة مسارات السباق وتعزيز تشطيب السطح، إلى تقليل الاحتكاك وفقدان الطاقة، وبالتالي تحسين كفاءة تشغيل المحامل.

3. استخدام مواد مانعة للتسرب مقاومة لدرجات الحرارة العالية والتآكل

للتكيف مع البيئات الخاصة مثل درجات الحرارة العالية والرطوبة العالية، فإن استخدام مواد مانعة للتسرب مقاومة للحرارة والتآكل يمكن أن يحسن بشكل كبير من موثوقية المحامل.

4. تصميم مقاوم للتآكل: بالنسبة لبيئات العمل الصعبة (مثل البحرية والكيميائية وما إلى ذلك)، يمكن استخدام الفولاذ المقاوم للصدأ أو الطلاءات المقاومة للتآكل أو تقنيات معالجة السطح لتحسين أداء المحامل المضاد للتآكل.

مجالات التطبيقات الرئيسية للمحامل الأسطوانية ذات التابع الكامة

1. أنظمة النقل

تُستخدم محامل الأسطوانة الأسطوانية ذات التابع الكامة بشكل شائع في سيور النقل وأنظمة النقل بالأسطوانات لنقل مختلف البضائع والسلع. تُقلل الأسطوانات الاحتكاك، مما يجعل عملية النقل أكثر كفاءة وسلاسة.

2. معدات الأتمتة

في خطوط الإنتاج الآلية، تُستخدم محامل الأسطوانة الأسطوانية ذات التابع الكامة على نطاق واسع في ناقلات الخدمات اللوجستية وخطوط التجميع وغيرها من المعدات، حيث تلعب دورًا في توجيه العناصر ودعمها ودفعها.

3. العجلات ومكونات الهيكل

في تصميم هيكل السيارة، يمكن أن تعمل محامل الأسطوانة الأسطوانية التابع الكامة كجزء من هيكل دعم العجلة، مما يساعد على تقليل الاحتكاك بين الإطارات والأرض، وبالتالي تحسين كفاءة حركة السيارة.

4. التخزين الآلي

في المستودعات الآلية، يمكن أن تعمل محامل الأسطوانة الأسطوانية ذات التابع الكامة جنبًا إلى جنب مع معدات المناولة الآلية لتحسين دقة وسرعة نقل العناصر.
