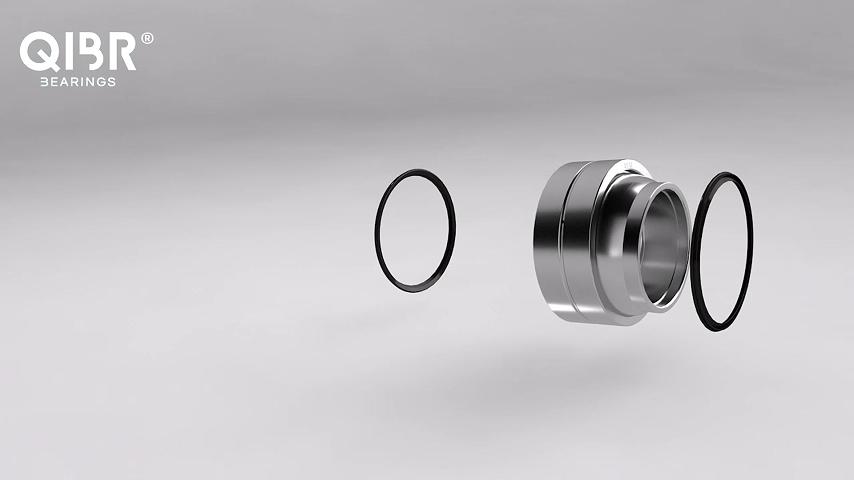

GE..HO-2RS
محامل كروية عادية من GE، مصنوعة من فولاذ محامل GCr15 مع حلقات داخلية وخارجية مطفأة ومفسفتة، تتميز بأخاديد زيتية وأسطوانات وفتحات محورية وتزييت مسحوق MoS2، مما يوفر مقاومة فائقة للتآكل والتآكل، وقدرات محاذاة ذاتية، مثالية للآلات التي تتحمل أحمالًا شعاعية ومحورية ثقيلة ضمن نطاق مقيد، ومناسبة للتركيبات التي تتطلب تكاملاً سلسًا بين المثبت والحلقات الداخلية.
Standard
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh
Material
GCr15
Innenringdurchmesser
17-80mm
Außenringdurchmesser
30-120mm
Gewicht
0.04-2.4kg
Marke
QIBR/OEM/Neutral
Verpackung
QIBR/الحزمة الصناعية القياسية/OEM
Anwendungen
أسطوانة هيدروليكية هندسية، آلة تشكيل، آلات بناء، معدات أتمتة، ممتص صدمات السيارات، آلات الحفاظ على المياه
47x21zz1nm7q3xv4mf11qxbxxe
11
| رقم. | المنتج | رقم المنتج | (d) عَمود | وَزْن | (D)القطر الخارجي | (B) العرض |
|---|---|---|---|---|---|---|
| 1 |
|
GE17HO2RS | 0.669"/17 mm | 0.088 lbs | 1.181"/30 mm | 0.827"/21 mm |
| 2 |
|
GE20HO2RS | 0.787"/20 mm | 0.126 lbs | 1.378"/35 mm | 0.945"/24 mm |
| 3 |
|
GE25HO2RS | 0.984"/25 mm | 0.221 lbs | 1.654"/42 mm | 1.142"/29 mm |
| 4 |
|
GE30HO2RS | 1.181"/30 mm | 0.309 lbs | 1.850"/47 mm | 1.181"/30 mm |
| 5 |
|
GE35HO2RS | 1.378"/35 mm | 0.529 lbs | 2.165"/55 mm | 1.378"/35 mm |
| 6 |
|
GE40HO2RS | 1.575"/40 mm | 0.639 lbs | 2.411"/62 mm | 1.496"/38 mm |
| 7 |
|
GE45HO2RS | 1.772"/45 mm | 0.948 lbs | 2.677"/68 mm | 1.575"/40 mm |
| 8 |
|
GE50HO2RS | 1.969"/50 mm | 1.191 lbs | 2.953"/75 mm | 1.693"/43 mm |
| 9 |
|
GE60HO2RS | 2.362"/60 mm | 2.426 lbs | 3.543"/90 mm | 2.126"/54 mm |
| 10 |
|
GE70HO2RS | 2.756"/70 mm | 3.528 lbs | 4.134"/105 mm | 2.559"/65 mm |
| 11 |
|
GE80HO2RS | 3.150"/80 mm | 5.292 lbs | 4.724"/120 mm | 2.913"/74 mm |
ميزات ومزايا المحامل الكروي العادي QIBR من سلسلة GE..HO-2RS
محامل كروي عادي من سلسلة GE..HO-2RS من QIBR يحل العديد من المشاكل الرئيسية في مختلف المجالات، والتي تنعكس بشكل أساسي في الجوانب التالية:
1. القدرة على الحركة في اتجاهات متعددة
تم تصميم محامل QIBR الكروية البسيطة من سلسلة GE..HO-2RS عادةً لتكون قادرة على الدوران أو التذبذب في اتجاهات متعددة، وبالتالي فهي مناسبة جدًا للمناسبات التي تتطلب الحركة الزاوية. إنها قادرة على السماح بحركة زاوية نسبية أكبر بين مكونين مترابطين.
2. قدرة تحمل عالية
يمكن لمحمل QIBR الكروي من سلسلة GE..HO-2RS أن يتحمل حمولة شعاعية ومحورية كبيرة. يمكن لتصميمه الكروي أن يوزع ويحمل قوى كبيرة بشكل فعال، وبالتالي فهو يعمل بشكل جيد في بيئات العمل عالية الكثافة.
3. مقاومة قوية للتآكل
يعتمد محمل QIBR الكروي البسيط من سلسلة GE..HO-2RS على مواد مقاومة للتآكل، والتي يمكنها تقليل معامل الاحتكاك بشكل فعال وتحسين مقاومة التآكل للمحمل. بعض المحامل الكروية المركبة لا تتطلب حتى التشحيم وهي مناسبة لبيئات العمل القاسية.
4. قدرة قوية على التكيف
يمكن لمحامل QIBR الكروية المسطحة من سلسلة GE..HO-2RS التكيف مع ظروف العمل والبيئات المختلفة، بما في ذلك التغيرات في درجات الحرارة والرطوبة والمواد الملوثة والغبار.
تحسين أداء المحامل الكروي QIBR من سلسلة GE..HO-2RS والحلول
1. تحسين مواد التشحيم
حدد زيت التشحيم أو الشحم المناسب، وقم بإجراء الإضافات والمزائج المناسبة لتقليل الاحتكاك وتحسين مقاومة التآكل.
2. تحسين مسار السباق
تحسين هندسة مسار السباق للحلقات الداخلية والخارجية، مثل زيادة دقة مسار السباق، وتحسين تشطيب السطح، وتقليل الاحتكاك، وتقليل فقدان الطاقة، وبالتالي تحسين كفاءة تشغيل المحمل.
3. التصنيع الدقيق والتحكم في التسامح
من خلال التصنيع الدقيق والتحكم الصارم في التسامح، يتم ضمان أن يكون الهيكل الداخلي للمحمل الكروي أكثر سلاسة ودقة. يمكن أن تعمل التصنيع الدقيق على تقليل الاحتكاك غير الضروري بشكل فعال، وتحسين كفاءة العمل، وتخفيف تأثير الأحمال غير المتوازنة.
4. تصميم ختم محسن
من خلال تصميم ختم أفضل، يتم منع الملوثات الخارجية (مثل الغبار والرطوبة وما إلى ذلك) من دخول المحمل، وبالتالي تقليل التآكل والتلف.
مجالات التطبيقات الرئيسية لمحامل QIBR الكروية المسطحة من سلسلة GE..HO-2RS
1. صناعة السيارات
نظام التعليق: في نظام تعليق السيارة، غالبًا ما يتم استخدام المحامل الكروية لتوصيل الأجزاء المتحركة بين العجلات وجسم السيارة، ويمكنها التكيف مع الأحمال والحركات الديناميكية المختلفة.
نظام التوجيه: يستخدم لرؤوس كرة التوجيه وحوامل رأس الكرة والمكونات الأخرى لضمان تعديل مرن للاتجاه.
ضبط المقعد: يتم استخدام المحامل الكروية المسطحة في آليات ضبط مقاعد السيارة، مما يسمح للمقاعد بالتحرك بسلاسة ومرونة.
2. الفضاء الجوي
عجلات هبوط الطائرات: تعتبر المحامل الكروية مكونات ربط مهمة في عجلات هبوط الطائرات، حيث تساعد الطائرة على تحمل الأحمال الضخمة وتوفير حركة مرنة أثناء الإقلاع والهبوط.
3. الآلات الزراعية
الآلات الزراعية: في الآلات الزراعية مثل الجرارات والحصادات والرشاشات وما إلى ذلك، يتم استخدام المحامل الكروية المسطحة لتحمل الأحمال العالية ومقاومة درجات الحرارة العالية ومقاومة التآكل لضمان استقرار المعدات.
نظام النقل: مكونات النقل المستخدمة في الآلات والمعدات الزراعية لنقل ونقل الطاقة.
4. آلات البناء
الرافعات والحفارات: تستخدم المحامل الكروية على نطاق واسع في الأجزاء المتحركة من الرافعات والحفارات وغيرها من المعدات لمساعدة المفاصل والأجزاء الدوارة على التحرك بمرونة وتحمل أحمال العمل المعقدة.
الرافعات الشوكية والرافعات: في هذه الآلات، يتم استخدام المحامل الكروية لتوصيل أو دعم الأجزاء الدوارة والرافعة وغيرها من الأجزاء المتحركة لتحسين كفاءة العمل.
