محامل الإبرة الأسطوانية ذات الحلقات المصنعة ذات الحواف، مع حلقة داخلية

محامل الإبرة الأسطوانية ذات الحلقات المصنعة ذات الحواف، مع حلقة داخلية

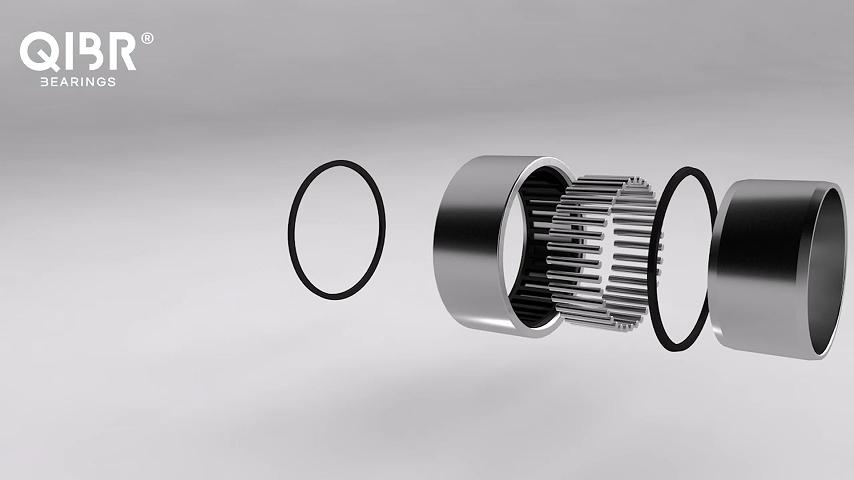

تتوفر المحامل بأطراف مفتوحة (بدون أختام) أو بأختام على جانب واحد أو كلا الجانبين، ومع أو بدون حلقة داخلية، وتتميز المحامل بحلقة مغلقة غير قابلة للفصل كحافة في تكوينات مع D < 17 ملم (Fw < 10 ملم), شفة متكاملة ذات أخدود تشحيم حلقي وفتحة تشحيم واحدة أو أكثر في الأخدود في المحامل الأكبر حجمًا، عادةً في تصميم صف واحد باستثناء سلسلة RNA69 وNA69 ذات الصف المزدوج، ووحدة غير قابلة للفصل تتألف من بكرة الإبرة وتجميع القفص والحلقة الخارجية مع الشفة.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Material

GCr15

Marke

QIBR/OEM/Neutral

Anwendungen

صناعة السيارات، صناعة الطيران، الآلات الصناعية، معدات البناء والزراعة، الأجهزة المنزلية، الصناعة البحرية، المعدات الطبية، إلخ

45ghakmyy0dwezfe3e4gxtjzd9

100

المرشحات

رقم. المنتج رقم المنتج قطر التجويف تحديد السرعة (B) العرض (D)القطر الخارجي كتلة
1 NKI NKI 5/12 TN 5 mm 36000 rpm 12 mm 15 mm 0.012 kg
2 NKI NKI 5/16 TN 5 mm 36000 rpm 16 mm 15 mm 0.015 kg
3 NKI NKI 6/12 TN 6 mm 34000 rpm 12 mm 16 mm 0.014 kg
4 NKI NKI 6/16 TN 6 mm 34000 rpm 16 mm 16 mm 0.017 kg
5 NKI NKI 7/12 TN 7 mm 32000 rpm 12 mm 17 mm 0.014 kg
6 NKI NKI 7/16 TN 7 mm 32000 rpm 16 mm 17 mm 0.018 kg
7 NKI NKI 9/12 9 mm 30000 rpm 12 mm 19 mm 0.017 kg
8 NKI NKI 9/16 9 mm 30000 rpm 16 mm 19 mm 0.022 kg
9 NA NA 4900 10 mm 28000 rpm 13 mm 22 mm 0.024 kg
10 NA NA 4900.2RS 10 mm 12000 rpm 14 mm 22 mm 0.025 kg
11 NKI NKI 10/16 10 mm 28000 rpm 16 mm 22 mm 0.029 kg
12 NKI NKI 10/20 10 mm 28000 rpm 20 mm 22 mm 0.037 kg
13 NA NA 4901 12 mm 26000 rpm 13 mm 24 mm 0.026 kg
14 NA NA 4901.2RS 12 mm 11000 rpm 14 mm 24 mm 0.028 kg
15 NKI NKI 12/16 12 mm 26000 rpm 16 mm 24 mm 0.033 kg
16 NKI NKI 12/20 12 mm 26000 rpm 20 mm 24 mm 0.042 kg
17 NA NA 6901 12 mm 26000 rpm 22 mm 24 mm 0.046 kg
18 NKI NKI 15/16 15 mm 24000 rpm 16 mm 27 mm 0.039 kg
19 NKI NKI 15/20 15 mm 24000 rpm 20 mm 27 mm 0.049 kg
20 NA NA 4902 15 mm 22000 rpm 13 mm 28 mm 0.034 kg
21 NA NA 4902.2RS 15 mm 9500 rpm 14 mm 28 mm 0.037 kg
22 NA NA 6902 15 mm 22000 rpm 23 mm 28 mm 0.064 kg
23 NKIS NKIS 15 15 mm 19000 rpm 20 mm 35 mm 0.092 kg
24 NKI NKI 17/16 17 mm 22000 rpm 16 mm 29 mm 0.042 kg
25 NA NA 4903.2RS 17 mm 9000 rpm 14 mm 30 mm 0.04 kg
26 NKI NKI 17/20 17 mm 22000 rpm 20 mm 29 mm 0.053 kg
27 NA NA 4903 17 mm 20000 rpm 13 mm 30 mm 0.038 kg
28 NA NA 6903 17 mm 20000 rpm 23 mm 30 mm 0.072 kg
29 NKIS NKIS 17 17 mm 17000 rpm 20 mm 37 mm 0.098 kg
30 NKI NKI 20/16 20 mm 19000 rpm 16 mm 32 mm 0.048 kg
31 NKI NKI 20/20 20 mm 19000 rpm 20 mm 32 mm 0.06 kg
32 NA NA 4904 20 mm 17000 rpm 17 mm 37 mm 0.075 kg
33 NA NA 4904.2RS 20 mm 7500 rpm 18 mm 37 mm 0.08 kg
34 NA NA 6904 20 mm 17000 rpm 30 mm 37 mm 0.14 kg
35 NKIS NKIS 20 20 mm 15000 rpm 20 mm 42 mm 0.13 kg
36 NKI NKI 22/16 22 mm 17000 rpm 16 mm 34 mm 0.052 kg
37 NKI NKI 22/20 22 mm 17000 rpm 20 mm 34 mm 0.065 kg
38 NA NA 49/22 22 mm 15000 rpm 17 mm 39 mm 0.08 kg
39 NA NA 69/22 22 mm 15000 rpm 30 mm 39 mm 0.15 kg
40 NKI NKI 25/20 TN 25 mm 15000 rpm 20 mm 38 mm 0.08 kg
41 NKI NKI 25/30 25 mm 15000 rpm 30 mm 38 mm 0.12 kg
42 NA NA 4905 25 mm 15000 rpm 17 mm 42 mm 0.088 kg
43 NA NA 4905.2RS 25 mm 63000 rpm 18 mm 42 mm 0.09 kg
44 NA NA 6905 25 mm 15000 rpm 30 mm 42 mm 0.16 kg
45 NKIS NKIS 25 25 mm 13000 rpm 22 mm 47 mm 0.16 kg
46 NKI NKI 28/20 TN 28 mm 14000 rpm 20 mm 42 mm 0.092 kg
47 NKI NKI 28/30 28 mm 14000 rpm 30 mm 42 mm 0.14 kg
48 NA NA 49/28 28 mm 14000 rpm 17 mm 45 mm 0.098 kg
49 NA NA 69/28 28 mm 14000 rpm 30 mm 45 mm 0.18 kg
50 NKI NKI 30/20 TN 30 mm 13000 rpm 20 mm 45 mm 0.11 kg
51 NKI NKI 30/30 TN 30 mm 13000 rpm 30 mm 45 mm 0.17 kg
52 NA NA 4906 30 mm 13000 rpm 17 mm 47 mm 0.1 kg
53 NA NA 4906.2RS 30 mm 56000 rpm 18 mm 47 mm 0.1 kg
54 NA NA 6906 30 mm 13000 rpm 30 mm 47 mm 0.19 kg
55 NKIS NKIS 30 30 mm 12000 rpm 22 mm 52 mm 0.18 kg
56 NKI NKI 32/20 32 mm 12000 rpm 20 mm 47 mm 0.11 kg
57 NKI NKI 32/30 32 mm 12000 rpm 30 mm 47 mm 0.17 kg
58 NA NA 49/32 32 mm 11000 rpm 20 mm 52 mm 0.16 kg
59 NA NA 69/32 32 mm 11000 rpm 36 mm 52 mm 0.29 kg
60 NKI NKI 35/20 TN 35 mm 11000 rpm 20 mm 50 mm 0.12 kg
61 NKI NKI 35/30 35 mm 11000 rpm 30 mm 50 mm 0.19 kg
62 NA NA 4907 35 mm 11000 rpm 20 mm 55 mm 0.17 kg
63 NA NA 4907.2RS 35 mm 48000 rpm 21 mm 55 mm 0.18 kg
64 NA NA 6907 35 mm 11000 rpm 36 mm 55 mm 0.31 kg
65 NKIS NKIS 35 35 mm 10000 rpm 22 mm 58 mm 0.22 kg
66 NKI NKI 38/20 38 mm 11000 rpm 20 mm 53 mm 0.13 kg
67 NKI NKI 38/30 38 mm 11000 rpm 30 mm 53 mm 0.21 kg
68 NKI NKI 40/20 TN 40 mm 10000 rpm 20 mm 55 mm 0.14 kg
69 NKI NKI 40/30 TN 40 mm 10000 rpm 30 mm 55 mm 0.22 kg
70 NA NA 4908 40 mm 9500 rpm 22 mm 62 mm 0.23 kg
71 NA NA 4908.2RS 40 mm 4000 rpm 23 mm 62 mm 0.25 kg
72 NA NA 6908 40 mm 9500 rpm 40 mm 62 mm 0.43 kg
73 NKIS NKIS 40 40 mm 9000 rpm 22 mm 65 mm 0.28 kg
74 NKI NKI 42/20 42 mm 10000 rpm 20 mm 57 mm 0.14 kg
75 NKI NKI 42/30 42 mm 10000 rpm 30 mm 57 mm 0.22 kg
76 NKI NKI 45/25 TN 45 mm 9000 rpm 25 mm 62 mm 0.22 kg
77 NKI NKI 45/35 TN 45 mm 9000 rpm 35 mm 62 mm 0.31 kg
78 NA NA 4909 45 mm 8500 rpm 22 mm 68 mm 0.27 kg
79 NA NA 4909.2RS 45 mm 3800 rpm 23 mm 68 mm 0.29 kg
80 NA NA 6909 45 mm 8500 rpm 40 mm 68 mm 0.5 kg
81 NKIS NKIS 45 45 mm 8000 rpm 22 mm 72 mm 0.34 kg
82 NKI NKI 50/25 50 mm 8500 rpm 25 mm 68 mm 0.26 kg
83 NKI NKI 50/35 50 mm 8500 rpm 35 mm 68 mm 0.36 kg
84 NA NA 4910 50 mm 8000 rpm 22 mm 72 mm 0.27 kg
85 NA NA 4910.2RS 50 mm 3400 rpm 23 mm 72 mm 0.3 kg
86 NA NA 6910 50 mm 8000 rpm 40 mm 72 mm 0.52 kg
87 NKIS NKIS 50 50 mm 7500 rpm 28 mm 80 mm 0.52 kg
88 NKI NKI 55/25 TN 55 mm 7500 rpm 25 mm 72 mm 0.26 kg
89 NKI NKI 55/35 55 mm 7500 rpm 35 mm 72 mm 0.36 kg
90 NA NA 4911 55 mm 7000 rpm 25 mm 80 mm 0.39 kg
91 NA NA 6911 55 mm 7000 rpm 45 mm 80 mm 0.78 kg
92 NKIS NKIS 55 55 mm 6700 rpm 28 mm 85 mm 0.56 kg
93 NKI NKI 60/25 60 mm 6700 rpm 25 mm 82 mm 0.39 kg
94 NKI NKI 60/35 60 mm 6700 rpm 35 mm 82 mm 0.55 kg
95 NA NA 4912 60 mm 6700 rpm 25 mm 85 mm 0.43 kg
96 NA NA 6912 60 mm 6700 rpm 45 mm 85 mm 0.81 kg
97 NKIS NKIS 60 60 mm 6300 rpm 28 mm 90 mm 0.56 kg
98 NKI NKI 65/25 65 mm 6300 rpm 25 mm 90 mm 0.46 kg
99 NA NA 4913 65 mm 6300 rpm 25 mm 90 mm 0.46 kg
100 NKI NKI 65/35 65 mm 6300 rpm 35 mm 90 mm 0.66 kg

خصائص ومزايا محامل الإبرة الكروية QIBR ذات الحلقة الداخلية

تحل محامل الإبرة الكروية QIBR ذات الحلقات الداخلية العديد من المشاكل الرئيسية في مختلف المجالات، وخاصة في الجوانب التالية:

1. هيكل مدمج

نظرًا لاستخدام بكرات الإبرة كعناصر دوارة، فإن محامل بكرات الإبرة الكروية ذات الحلقات الداخلية يمكنها حمل أحمال شعاعية كبيرة مع كونها صغيرة الحجم نسبيًا ويمكن تركيبها في مساحات محدودة، مما يجعلها مناسبة بشكل خاص للتصميمات الميكانيكية المدمجة.

2. احتكاك منخفض وكفاءة عالية

بفضل التصميم الدقيق بين بكرة الإبرة والقفص، فإن محمل بكرة الإبرة الكروي مع الحلقة الداخلية لديه خسارة احتكاك أقل، ويقلل من توليد الحرارة ويحسن كفاءة العمل. وهذا يجعلها مناسبة لبيئة العمل عالية السرعة والكفاءة العالية.

3. متانة قوية

يمكن للقفص الحفاظ على الوضع المستقر لبكرات الإبرة، وتقليل الاتصال المتبادل والتآكل بين بكرات الإبرة، وبالتالي إطالة عمر خدمة المحمل. يضمن الخلوص المعقول والتصميم الدقيق استقرار وموثوقية المحمل أثناء التشغيل.

4. انخفاض الضوضاء والاهتزاز

بفضل التصميم الهيكلي المعقول بين أسطوانة الإبرة والقفص، يتم تقليل احتمالية التلامس بين أسطوانات الإبرة، ويتم تقليل الضوضاء والاهتزاز الناتج عن المحمل. وبالتالي، فهي مناسبة لبيئات العمل التي تتطلب ضوضاء منخفضة.

5. التكيف مع السرعة العالية

بسبب الشكل الصغير لبكرات الإبرة ومنطقة التلامس الصغيرة، فإن محامل الإبرة الكروية ذات الحلقات الداخلية مناسبة للتطبيقات عالية السرعة وليست عرضة للاحتكاك المفرط أو ارتفاع درجة الحرارة بسبب السرعة المفرطة.

محامل الإبرة الكروية QIBR ذات الحلقة الداخلية المحسّنة والحلول

1. مواد محسنة

اختيار المواد عالية الأداء: إن استخدام المواد ذات الصلابة العالية ومقاومة التآكل ومقاومة التآكل يمكن أن يحسن بشكل كبير من متانة واستقرار المحامل.

2. تحسين تصميم القفص

تحسين هيكل القفص: تم تحسين تصميم هيكل القفص لتحقيق ترتيب أفضل لأسطوانة الإبرة وتوزيع الحمل بشكل موحد. إن تحسين هيكل القفص يمكن أن يقلل من الاصطدام المتبادل بين بكرات الإبرة ويحسن استقرار التشغيل والكفاءة.

تقليل مساحة التلامس: من خلال تحسين هندسة القفص وترتيب بكرات الإبرة، يتم تقليل مساحة التلامس بين بكرات الإبرة، وبالتالي تقليل الاحتكاك والتآكل.

3. تحسين أداء التشحيم

مواد تشحيم فعالة: استخدم الشحم أو زيت التشحيم الأكثر ملاءمة للبيئات ذات درجات الحرارة العالية والضغط العالي لضمان أن زيت التشحيم يمكنه الحفاظ على أداء مستقر تحت العمل طويل الأمد، وبالتالي تقليل احتكاك المحمل وتحسين المتانة.

4. تحسين الدقة

تكنولوجيا التصنيع الدقيق: من خلال تحسين دقة التصنيع وتقليل الأخطاء بين مكونات المحمل، يتم ضمان أن يكون الاتصال بين بكرة الإبرة والقفص أكثر اتساقًا واستقرارًا. لا يؤدي هذا إلى تحسين أداء المحمل فحسب، بل يؤدي أيضًا إلى إطالة عمر الخدمة وتقليل الضوضاء والاهتزاز.

مجالات التطبيق الرئيسية لمحامل الإبرة الكروية QIBR ذات الحلقة الداخلية

1. المحرك

 تُستخدم محامل الإبرة ذاتية المحاذاة بشكل شائع في آليات الصمامات والشواحن الفائقة وأعمدة الكامات وأعمدة التوازن والمكونات الأخرى في المحركات. يمكنها تحمل الأحمال العالية والحفاظ على التشغيل المستقر.

2. الآلات الزراعية

معدات الحرث والبذر: تُستخدم محامل الإبرة ذاتية المحاذاة في الآلات الزراعية للتكيف مع تغييرات الحمل وانحرافات الزوايا المختلفة في التربة، مما يساعد الآلات الزراعية على الحفاظ على التشغيل المستقر على المدى الطويل.

الجرارات والحصادات: في الآلات الزراعية مثل الجرارات والحصادات، تُستخدم هذه المحامل غالبًا في أنظمة النقل وأجهزة الرفع ومكونات القيادة.

3. آلات التعدين وآلات البناء

الحفارات والرافعات والآلات الثقيلة الأخرى: غالبًا ما تواجه هذه المعدات أحمال تأثير كبيرة وأخطاء زاوية أثناء التشغيل. يمكن لمحامل الإبرة ذاتية المحاذاة أن تقلل بشكل فعال من تأثير أخطاء التثبيت وتحافظ على تشغيل المعدات بشكل طبيعي.

معدات التعدين: في التعدين، غالبًا ما تُستخدم محامل الإبرة الكروية في المعدات ذات الاهتزاز الكبير والحمل الثقيل، مثل الكسارات وآلات الغربلة وما إلى ذلك.

4. معدات النقل الصناعية

المخفض: في المخفضات وناقلات الحركة، يمكن للمحامل الإبرية الكروية التعامل مع الأحمال غير المتساوية الناجمة عن الأخطاء الزاوية في عملية النقل.

أنظمة سلسلة النقل وحزام النقل: مناسبة لأجهزة النقل في الإنتاج الصناعي، مما يوفر نقل الطاقة بكفاءة.
