محامل كروية ذات أربع نقاط اتصال

محامل كروية ذات أربع نقاط اتصال

التطبيقات : آلة المغزل

العلامات التجارية البديلة : SKF

السلسلة الفرعية :

  • محامل كروية ذات أربع نقاط اتصال

المواصفات :

  • القطر الخارجي (D) : 62 مم-420 مم

  • القطر الداخلي (d) : 30 مم-200 مم

  • العرض القطر(B): 16 مم-80 مم

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh,DIN / VDEh

Innenringdurchmesser

30mm-200mm

Außenringdurchmesser

62mm-420mm

Gewicht

0.24kh-61.5kg

Material

GCr15

Marke

QIBR/OEM/Neutral

Verpackung

QIBR/الحزمة الصناعية القياسية/OEM

Anwendungen

مغزل أداة الآلة، جهاز الطرد المركزي، مضخة التعزيز، مضخة الزيت، المنفاخ، علب التروس المتنوعة، معدات المختبر

4p5znzk5gg35wrgea8b0q3vn50

68

المرشحات

رقم. المنتج رقم المنتج كتلة (d) القطر الداخلي (D)القطر الخارجي (B) العرض تصنيف الحمل الديناميكي الأساسي تصنيف الحمل الديناميكي الأساسي
1 QJ206/ QJ206 0.24 kg 30 mm 62 mm 16 mm 31000 N 45000 N
2 QJ306/ QJ306 0.42 kg 30 mm 72 mm 19 mm 46000 N 63000 N
3 QJ207/ QJ207 0.35 kg 35 mm 72 mm 17 mm 41000 N 61500 N
4 QJ307/ QJ307 0.57 kg 35 mm 80 mm 21 mm 55000 N 80000 N
5 QJ208/ QJ208 0.45 kg 40 mm 80 mm 18 mm 49000 N 77500 N
6 QJ308/ QJ308 0.78 kg 40 mm 90 mm 23 mm 67000 N 100000 N
7 QJ209/ QJ209 0.52 kg 45 mm 85 mm 19 mm 55000 N 88500 N
8 QJ309/ QJ309 1.05 kg 45 mm 100 mm 25 mm 87500 N 133000 N
9 QJ210/ QJ210 0.59 kg 50 mm 90 mm 20 mm 57000 N 97000 N
10 QJ310/ QJ310 1.35 kg 50 mm 110 mm 27 mm 102000 N 159000 N
11 QJ211/ QJ211 0.77 kg 55 mm 100 mm 21 mm 71000 N 122000 N
12 QJ311/ QJ311 1.75 kg 55 mm 120 mm 29 mm 118000 N 187000 N
13 QJ212/ QJ212 0.98 kg 60 mm 110 mm 22 mm 85500 N 150000 N
14 QJ312/ QJ312 2.15 kg 60 mm 130 mm 31 mm 135000 N 217000 N
15 QJ213/ QJ213 1.2 kg 65 mm 120 mm 23 mm 97500 N 179000 N
16 QJ313/ QJ313 2.7 kg 65 mm 140 mm 33 mm 153000 N 250000 N
17 QJ214/ QJ214 1.3 kg 70 mm 125 mm 24 mm 106000 N 197000 N
18 QJ314/ QJ314 3.18 kg 70 mm 150 mm 30 mm 172000 N 285000 N
19 QJ215/ QJ215 1.5 kg 75 mm 130 mm 25 mm 110000 N 212000 N
20 QJ315/ QJ315 3.9 kg 75 mm 160 mm 37 mm 187000 N 320000 N
21 QJ1016/ QJ1016 1.05 kg 80 mm 125 mm 22 mm 77000 N 167000 N
22 QJ216/ QJ216 1.85 kg 80 mm 140 mm 26 mm 12400 N 236000 N
23 QJ316/ QJ316 4.6 kg 80 mm 170 mm 39 mm 20200 N 360000 N
24 QJ1017/ QJ1017 1.1 kg 85 mm 130 mm 22 mm 79000 N 176000 N
25 QJ217/ QJ217 2.2 kg 85 mm 150 mm 28 mm 143000 N 276000 N
26 QJ317/ QJ317 5.34 kg 85 mm 180 mm 41 mm 218000 N 405000 N
27 QJ1018/ QJ1018 1.45 kg 90 mm 140 mm 24 mm 94000 N 208000 N
28 QJ218/ QJ218 2.75 kg 90 mm 160 mm 30 mm 164000 N 320000 N
29 QJ318/ QJ318 6.4 kg 90 mm 190 mm 43 mm 235000 N 450000 N
30 QJ1019/ QJ1019 1.5 kg 95 mm 145 mm 24 mm 96500 N 220000 N
31 QJ219/ QJ219 3.35 kg 95 mm 170 mm 32 mm 177000 N 340000 N
32 QJ319/ QJ319 7.4 kg 95 mm 200 mm 45 mm 251000 N 495000 N
33 QJ1020/ QJ1020 1.6 kg 100 mm 150 mm 24 mm 98500 N 232000 N
34 QJ220/ QJ220 4.0 kg 100 mm 180 mm 34 mm 199000 N 390000 N
35 QJ320/ QJ320 9.3 kg 100 mm 210 mm 47 mm 300000 N 640000 N
36 QJ1021/ QJ1021 2.0 kg 105 mm 160 mm 26 mm 115000 N 269000 N
37 QJ221/ QJ221 4.2 kg 105 mm 190 mm 36 mm 217000 N 435000 N
38 QJ321/ QJ321 10.5 kg 105 mm 225 mm 49 mm 305000 N 640000 N
39 QJ1022/ QJ1022 2.5 kg 110 mm 170 mm 28 mm 139000 N 315000 N
40 QJ222/ QJ222 5.6 kg 110 mm 200 mm 38 mm 235000 N 490000 N
41 QJ322/ QJ322 12.5 kg 110 mm 240 mm 50 mm 320000 N 710000 N
42 QJ1024/ QJ1024 2.65 kg 120 mm 180 mm 28 mm 147000 N 350000 N
43 QJ224/ QJ224 6.9 kg 120 mm 215 mm 40 mm 265000 N 585000 N
44 QJ324/ QJ324 15.4 kg 120 mm 260 mm 55 mm 360000 N 835000 N
45 QJ1026/ QJ1026 4.0 kg 130 mm 200 mm 33 mm 169000 N 415000 N
46 QJ226/ QJ226 7.7 kg 130 mm 230 mm 40 mm 274000 N 635000 N
47 QJ326/ QJ326 19 kg 130 mm 280 mm 58 mm 400000 N 970000 N
48 QJ1028/ QJ1028 4.3 kg 140 mm 210 mm 33 mm 172000 N 435000 N
49 QJ228/ QJ228 9.8 kg 140 mm 250 mm 42 mm 239000 N 710000 N
50 QJ328/ QJ328 24 kg 140 mm 300 mm 62 mm 40000 N 1110000 N
51 QJ1030/ QJ1030 5.2 kg 150 mm 225 mm 35 mm 197000 N 505000 N
52 QJ230/ QJ230 12 kg 150 mm 270 mm 45 mm 315000 N 785000 N
53 QJ330/ QJ330 29 kg 150 mm 320 mm 65 mm 460000 N 1230000 N
54 QJ1032/ QJ1032 6.4 kg 160 mm 240 mm 38 mm 224000 N 580000 N
55 QJ232/ QJ232 15 kg 160 mm 290 mm 48 mm 380000 N 1010000 N
56 QJ332/ QJ332 31 kg 160 mm 340 mm 68 mm 505000 N 1400000 N
57 QJ1034/ QJ1034 8.6 kg 170 mm 260 mm 42 mm 268000 N 705000 N
58 QJ234/ QJ234 19.5 kg 170 mm 310 mm 54 mm 425000 N 1180000 N
59 QJ334/ QJ334 41 kg 170 mm 360 mm 72 mm 565000 N 1610000 N
60 QJ1036/ QJ1036 11 kg 180 mm 280 mm 46 mm 299000 N 830000 N
61 QJ236/ QJ236 20.5 kg 180 mm 320 mm 52 mm 44000 N 1270000 N
62 QJ336/ QJ336 48 kg 180 mm 380 mm 75 mm 595000 N 1770000 N
63 QJ1038/ QJ1038 11.5 kg 190 mm 290 mm 46 mm 325000 N 925000 N
64 QJ238/ QJ238 23 kg 190 mm 340 mm 55 mm 440000 N 129000 N
65 QJ338/ QJ338 54.5 kg 190 mm 400 mm 78 mm 655000 N 1980000 N
66 QJ1040/ QJ1040 15 kg 200 mm 310 mm 51 mm 345000 N 1020000 N
67 QJ240/ QJ240 27 kg 200 mm 360 mm 58 mm 490000 N 1480000 N
68 QJ340/ QJ340 61.5 kg 200 mm 420 mm 80 mm 690000 N 2180000 N

خصائص ومزايا محامل الكرات التلامسية الزاوية من سلسلة QIBR QJ

تتميز محامل الكرات ذات الاتصال الزاوي من سلسلة QIBR QJ بخصائص ومزايا متعددة، والتي يمكنها حل المشكلات الرئيسية في مختلف المجالات، والتي تنعكس بشكل أساسي في الجوانب التالية؛

1. تتميز محامل الكرات ذات الاتصال الزاوي من سلسلة QIBR QJ بدقة تحديد المواقع المحورية العالية

يمكن لمحامل الكرات ذات التلامس الزاوي من سلسلة QJ توفير تفاوتات تحديد موضع محوري صغيرة جدًا، مما يلبي المتطلبات العالية لدقة تحديد الموضع المحوري في التطبيقات.

2. تتميز محامل الكرات ذات الاتصال الزاوي من سلسلة QIBR QJ بخصائص بنية التصميم الأمثل

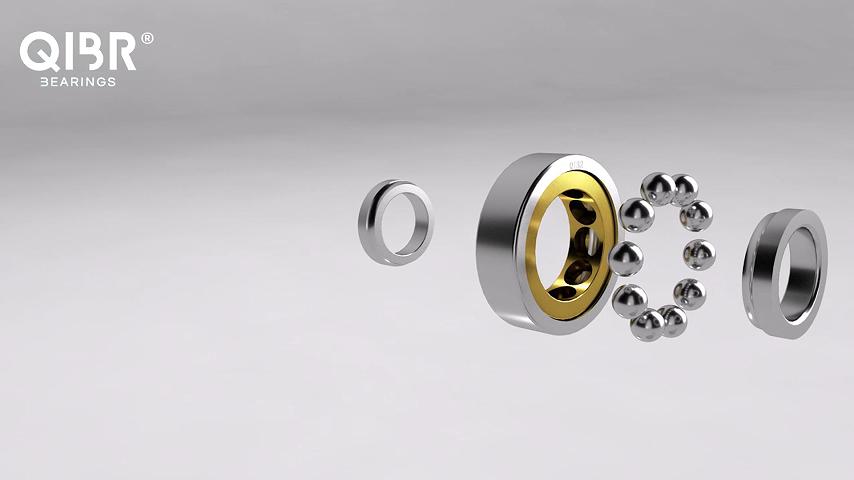

تتكون محامل الكرات ذات الاتصال الزاوي من سلسلة QIBR QJ من حلقة خارجية متكاملة وحلقتين داخليتين ومجموعة من الكرات وقفص توجيه الحلقة الخارجية. يعتمد المسار الخارجي على تصميم قوس قوطي، ويتم تقسيم المسار الداخلي إلى نصفين لسهولة التجميع.

3. تتميز محامل الكرات ذات الاتصال الزاوي من سلسلة QIBR QJ بقدرتها القوية على تحمل الأحمال ثنائية الاتجاه

تتمتع محامل الكرات ذات التلامس الزاوي من سلسلة QJ بالقدرة على تحمل الأحمال المحورية الشعاعية والثنائية الاتجاه. من الناحية النظرية، تحتوي كل كرة على أربع نقاط اتصال بحلقة المحمل، والتي يمكنها توزيع الحمل بالتساوي.

4. تتميز محامل الكرات ذات الاتصال الزاوي من سلسلة QIBR QJ بخاصية توفير المساحة المحورية

يمكن اعتبار محامل الكرات ذات التلامس الزاوي من سلسلة QIBR QJ مزيجًا من محملين كرويين ذات تلامس زاوي في صف واحد، مع أبعاد محورية أصغر من محامل الكرات ذات التلامس الزاوي في صفين. مناسبة للمواقف ذات المساحة المحدودة، مثل علب التروس الصناعية وأنظمة قيادة القاطرات وما إلى ذلك.

تحسين الأداء والحلول لمحامل الكرات ذات الاتصال الزاوي من سلسلة QIBR QJ

1. تحسين خصائص المواد بشكل فعال وتعزيز القدرة على التحميل

تستخدم محامل الكرات ذات التلامس الزاوي من سلسلة QJ الفولاذ عالي الجودة لتصنيع الحلقات الداخلية والخارجية ومحامل الكرات في الإنتاج. يتم تحسين صلابة السطح وخصائص المواد من خلال عمليات مثل المعالجة الحرارية الفراغية، مما يعزز سعة تحميل المحامل وعمر الخدمة. بالإضافة إلى ذلك، يمكن لمحامل الكرات ذات التلامس الزاوي من سلسلة QJ، بسبب بنيتها الخاصة، استيعاب المزيد من العناصر المتدحرجة، مما يحسن سعة تحميلها. من خلال تحسين عملية الإنتاج، يتم تقليل سمك الحلقة والقطر الخارجي للمحامل، مما يقلل الوزن بشكل أكبر ويعزز سعة التحميل.

على سبيل المثال، يمكن أن يؤدي اعتماد التصميم ذو الجدران الرقيقة إلى تقليل استخدام المواد وتحسين الاقتصاد مع الحفاظ على القوة.

2. تحسين التصميم الهيكلي الداخلي

تتكون محامل الكرات ذات التلامس الزاوي من سلسلة QIBR QJ من حلقة خارجية متكاملة وحلقتين داخليتين ومجموعة من الكرات وقفص توجيه للحلقة الخارجية. يسمح تصميم مسار الحلقة الخارجية بتحديد زاوية التلامس (عادةً 35 درجة) والخلوص المحوري بشكل مستقل، مما يجعل المحامل تعمل بشكل جيد من حيث سعة تحمل الحمل وعمر الخدمة.

3. تحسين دقة التصنيع وسعة التحميل

يعتمد إنتاج محامل الكرات ذات التلامس الزاوي من سلسلة QJ على معدات وتقنيات معالجة متقدمة من الخارج، مثل الطحن الدقيق والطحن فائق الدقة، وما إلى ذلك، لتحسين الدقة الهندسية للحلقات والكرات الداخلية والخارجية، وتقليل أخطاء المعالجة، وبالتالي تحسين دقة الدوران والاستقرار التشغيلي للمحامل. بالإضافة إلى ذلك، بالمقارنة مع محامل الكرات ذات التلامس الزاوي ذات الصف الواحد التقليدية، يمكن لمحامل الكرات ذات التلامس الزاوي من سلسلة QJ توفير سعة تحمل حمل أعلى في نفس المساحة، خاصة في التطبيقات التي تتطلب أحمالًا محورية ثنائية الاتجاه للمحامل، مما يُظهر أداءً ممتازًا.

4. تحسين مواد الأداء

تُصنع محامل الكرات ذات التلامس الزاوي من سلسلة QJ من مواد عالية الأداء مثل الفولاذ المقاوم للحرارة، مما يمكن أن يحسن بشكل كبير من درجة حرارة تشغيلها وعمر الخدمة، خاصة في بيئات التشغيل ذات درجات الحرارة العالية والسرعة العالية.

5. التخصيص

توفير حلول أبعاد هيكلية مخصصة لمحامل الكرات ذات الاتصال الزاوي من سلسلة QJ لتلبية متطلبات الأداء المحددة لمناسبات مختلفة. لا تعمل هذه الطريقة على إثراء معايير المحامل فحسب، بل توفر أيضًا إرشادات فعالة للمصنعين لتلبية الاحتياجات الشخصية للمستخدمين.

باختصار، من خلال تحسين المواد والبنية الداخلية ودقة التصنيع والتصميم المخصص والتدابير الأخرى، يمكن تحسين أداء محامل الكرات ذات الاتصال الزاوي من سلسلة QJ بشكل كبير لتلبية متطلبات التطبيق المتزايدة الصعوبة.

مجالات التطبيق الرئيسية لمحامل الكرات التلامسية الزاوية من سلسلة QIBR QJ

تُستخدم محامل الكرات ذات الاتصال الزاوي من سلسلة QJ على نطاق واسع في المجالات التالية:

علبة التروس

بفضل تصميمها الفريد، تتمتع محامل QJ بالقدرة على تحمل الأحمال المحورية ثنائية الاتجاه ضمن مساحة محدودة، مما يجعلها مناسبة للغاية للاستخدام في علب التروس الصناعية.

نظام قيادة القاطرة

تُستخدم محامل QJ على نطاق واسع في أنظمة قيادة القاطرات بسبب دقتها العالية وصلابتها العالية.

الضاغط

تتمتع محامل QJ أيضًا بتطبيقات جيدة في مجال الضواغط، والتي يمكنها تلبية متطلبات الدقة العالية والصلابة العالية في هذا المجال.

الروبوتات

مع تطور تكنولوجيا الروبوتات، أصبحت متطلبات المحامل مرتفعة بشكل متزايد، مما يتطلب أن تكون المحامل صغيرة الحجم وخفيفة الوزن ولها عمر خدمة طويل. تم تحسين محامل سلسلة QJ لتقليل الحجم بشكل كبير مع ضمان سعة التحميل، مما يجعلها مناسبة للغاية للتطبيق في مجال الروبوتات.

تحديد موقع أسطوانة الدرفلة

تعتبر محامل الكرات ذات الاتصال الزاوي ذات الأربع نقاط من سلسلة QJ مناسبة للغاية لتحديد موضع الأسطوانة في مصانع الدرفلة نظرًا لقدرتها على تحمل الأحمال المحورية الشعاعية والثنائية الاتجاه، بالإضافة إلى حجمها الأصغر مقارنة بمحامل الكرات ذات الاتصال الزاوي ذات الصف المزدوج.

بشكل عام، تُستخدم محامل الكرات ذات التلامس الزاوي من سلسلة QJ على نطاق واسع في علب التروس، وأنظمة قيادة القاطرات، والضواغط، والروبوتات، ومصانع الدرفلة بسبب تصميمها الفريد وأدائها الممتاز.
