محامل كروية ذاتية المحاذاة مع حلقة داخلية ممتدة

المحامل الكروية ذاتية المحاذاة ذات الحلقة الداخلية الممتدة هي نوع من المحامل المتدحرجة المصممة لاستيعاب عدم المحاذاة الزاوية بين العمود والغلاف مع الحفاظ على التشغيل السلس.

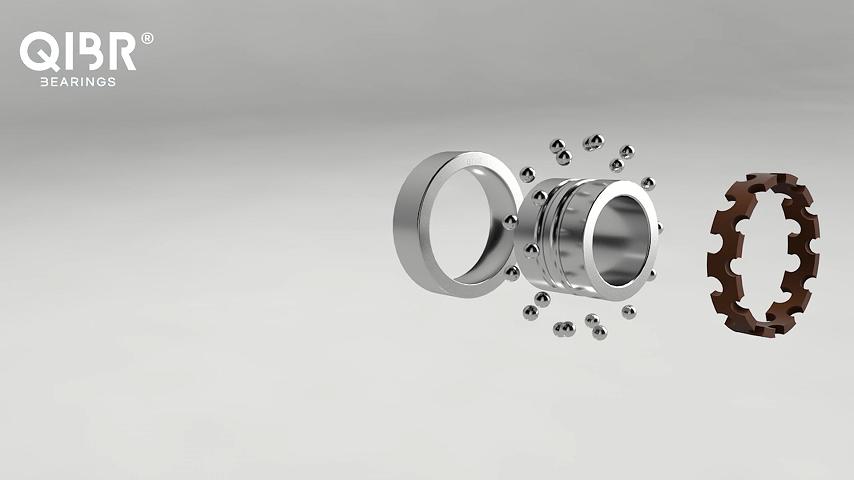

تصميم في صفين من الكرات التي تعمل على مسار كروي مشترك في الحلقة الخارجية؛ حلقة داخلية دوارة يمكنها التعويض عن عدم المحاذاة وانحرافات العمود؛ حلقة داخلية ممتدة لسهولة التركيب والتثبيت المحوري باستخدام مسمار تينون

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Material

52100, 100Cr6, SUJ2, الفولاذ المقاوم للصدأ

Marke

QIBR/OEM/Neutral

Anwendungen

أنظمة النقل والآلات الزراعية والآلات النسيجية وما إلى ذلك

Innendurchmesser (d)

20-60mm

Außendurchmesser (D)

45-110mm

Masse

0.18-1.2kg

Verpackung

حزمة التصدير القياسية

QIBR اختيار نموذج

المرشحات

(B) العرض

قطر التجويف

كتلة

تصنيف الحمل الديناميكي الأساسي

(D)القطر الخارجي

رقم.	رقم المنتج	(B) العرض	قطر التجويف	كتلة	تصنيف الحمل الديناميكي الأساسي	تصنيف الحمل الديناميكي الأساسي	(D)القطر الخارجي
1	11204 ETN9	40 mm	20 mm	0.18 kg	12.7 KN	3.4 KN	47 mm
2	11204	40 mm	20 mm	0.18 kg	12.7 KN	3.4 KN	47 mm
3	11204 C3	40 mm	20 mm	0.18 kg	12.7 KN	3.4 KN	47 mm
4	11204/P5	14 mm	20 mm	0.18 kg	12.7 KN	3.4 KN	47 mm
5	11204 EKTN9	40 mm	20 mm	0.18 kg	12.7 KN	3.4 KN	47 mm
6	11204 TN9	40 mm	20 mm	0.18 kg	12.7 KN	3.4 KN	47 mm
7	11204 E-2RS1KTN9	40 mm	20 mm	0.18 kg	12.7 KN	3.4 KN	47 mm
8	11204 E-2RS1TN9	40 mm	20 mm	0.18 kg	12.7 KN	3.4 KN	47 mm
9	11204/P6	40 mm	20 mm	0.18 kg	12.7 KN	3.4 KN	47 mm
10	11205 ETN9	44 mm	25 mm	0.22 kg	14.3 KN	4 KN	52 mm
11	11205	44 mm	25 mm	0.22 kg	14.3 KN	4 KN	52 mm
12	11205 C3	44 mm	25 mm	0.22 kg	14.3 KN	4 KN	52 mm
13	11205/P5	15 mm	25 mm	0.22 kg	14.3 KN	4 KN	52 mm
14	11205 TN9	44 mm	25 mm	0.22 kg	14.3 KN	4 KN	52 mm
15	11205 E-2RS1KTN9	44 mm	25 mm	0.22 kg	14.3 KN	4 KN	52 mm
16	11205 E-2RS1TN9	44 mm	25 mm	0.22 kg	14.3 KN	4 KN	52 mm
17	11205 EKTN9	44 mm	25 mm	0.22 kg	14.3 KN	4 KN	52 mm
18	11205/P6	44 mm	25 mm	0.22 kg	14.3 KN	4 KN	52 mm
19	11206 TN9	48 mm	30 mm	0.35 kg	15.6 KN	4.65 KN	62 mm
20	11206	48 mm	30 mm	0.35 kg	15.6 KN	4.65 KN	62 mm
21	11206 C3	48 mm	30 mm	0.35 kg	15.6 KN	4.65 KN	62 mm
22	11206/P5	16 mm	30 mm	0.35 kg	15.6 KN	4.65 KN	62 mm
23	11206 E-2RS1TN9	48 mm	30 mm	0.35 kg	15.6 KN	4.65 KN	62 mm
24	11206 E-2RS1KTN9	48 mm	30 mm	0.35 kg	15.6 KN	4.65 KN	62 mm
25	11206/P6	48 mm	30 mm	0.35 kg	15.6 KN	4.65 KN	62 mm
26	11206 ETN9	48 mm	30 mm	0.35 kg	15.6 KN	4.65 KN	62 mm
27	11206 EKTN9	48 mm	30 mm	0.35 kg	15.6 KN	4.65 KN	62 mm
28	11207 TN9	52 mm	35 mm	0.54 kg	19 KN	6 KN	72 mm
29	11207	52 mm	35 mm	0.54 kg	19 KN	6 KN	72 mm
30	11207 C3	52 mm	35 mm	0.54 kg	19 KN	6 KN	72 mm
31	11207/P5	17 mm	35 mm	0.54 kg	19 KN	6 KN	72 mm
32	11207 E-2RS1TN9	52 mm	35 mm	0.54 kg	19 KN	6 KN	72 mm
33	11207 E-2RS1KTN9	52 mm	35 mm	0.54 kg	19 KN	6 KN	72 mm
34	11207/P6	52 mm	35 mm	0.54 kg	19 KN	6 KN	72 mm
35	11207 EKTN9	52 mm	35 mm	0.54 kg	19 KN	6 KN	72 mm
36	11208 TN9	56 mm	40 mm	0.72 kg	19 KN	6.55 KN	80 mm
37	11208	56 mm	40 mm	0.72 kg	19 KN	6.55 KN	80 mm
38	11208 C3	56 mm	40 mm	0.72 kg	19 KN	6.55 KN	80 mm
39	11208/P5	18 mm	40 mm	0.72 kg	19 KN	6.55 KN	80 mm
40	11208 E-2RS1TN9	56 mm	40 mm	0.72 kg	19 KN	6.55 KN	80 mm
41	11208 E-2RS1KTN9	56 mm	40 mm	0.72 kg	19 KN	6.55 KN	80 mm
42	11208/P6	56 mm	40 mm	0.72 kg	19 KN	6.55 KN	80 mm
43	11208 EKTN9	56 mm	40 mm	0.72 kg	19 KN	6.55 KN	80 mm
44	11208 ETN9	56 mm	40 mm	0.72 kg	19 KN	6.55 KN	80 mm
45	11209 TN9	58 mm	45 mm	0.77 kg	22.9 KN	7.8 KN	85 mm
46	11209	58 mm	45 mm	0.77 kg	22.9 KN	7.8 KN	85 mm
47	11209 C3	58 mm	45 mm	0.77 kg	22.9 KN	7.8 KN	85 mm
48	11209/P5	19 mm	45 mm	0.77 kg	22.9 KN	7.8 KN	85 mm
49	11209 E-2RS1TN9	58 mm	45 mm	0.77 kg	22.9 KN	7.8 KN	85 mm
50	11209 E-2RS1KTN9	58 mm	45 mm	0.77 kg	22.9 KN	7.8 KN	85 mm
51	11209/P6	58 mm	45 mm	0.77 kg	22.9 KN	7.8 KN	85 mm
52	11209 ETN9	58 mm	45 mm	0.77 kg	22.9 KN	7.8 KN	85 mm
53	11209 EKTN9	58 mm	45 mm	0.77 kg	22.9 KN	7.8 KN	85 mm
54	11210 TN9	58 mm	50 mm	0.85 kg	26.5 KN	9.15 KN	90 mm
55	11210	58 mm	50 mm	0.85 kg	26.5 KN	9.15 KN	90 mm
56	11210 C3	58 mm	50 mm	0.85 kg	26.5 KN	9.15 KN	90 mm
57	11210/P5	20 mm	50 mm	0.85 kg	26.5 KN	9.15 KN	90 mm
58	11210 E-2RS1TN9	58 mm	50 mm	0.85 kg	26.5 KN	9.15 KN	90 mm
59	11210 E-2RS1KTN9	58 mm	50 mm	0.85 kg	26.5 KN	9.15 KN	90 mm
60	11210/P6	58 mm	50 mm	0.85 kg	26.5 KN	9.15 KN	90 mm
61	11210 ETN9	58 mm	50 mm	0.85 kg	26.5 KN	9.15 KN	90 mm
62	11210 EKTN9	58 mm	50 mm	0.85 kg	26.5 KN	9.15 KN	90 mm
63	11212 TN9	62 mm	60 mm	1.15 kg	31.2 KN	12.2 KN	110 mm
64	11212	62 mm	60 mm	1.15 kg	31.2 KN	12.2 KN	110 mm
65	11212 C3	62 mm	60 mm	1.15 kg	31.2 KN	12.2 KN	110 mm
66	11212/P5	22 mm	60 mm	1.15 kg	31.2 KN	12.2 KN	110 mm
67	11212/P6	62 mm	60 mm	1.15 kg	31.2 KN	12.2 KN	110 mm
68	11212 EKTN9	62 mm	60 mm	1.15 kg	31.2 KN	12.2 KN	110 mm
69	11212 E-2RS1TN9	62 mm	60 mm	1.15 kg	31.2 KN	12.2 KN	110 mm
70	11212 E-2RS1KTN9	62 mm	60 mm	1.15 kg	31.2 KN	12.2 KN	110 mm

لقد حلت محامل QIBR الكرات ذاتية المحاذاة ذات الحلقات الداخلية الممتدة العديد من المشاكل الرئيسية في مختلف المجالات، والتي تنعكس بشكل أساسي في الجوانب التالية:

1. وظيفة المحاذاة الذاتية التلقائية

الميزة الرئيسية لمحامل QIBR الكرات ذاتية المحاذاة ذات الحلقات الداخلية الممتدة هي إمكانية محاذاتها تلقائيًا. لأن الموضع النسبي لمسارات الحلقات الداخلية والخارجية له زاوية معينة (أي أن مسار الحلقة الخارجية كروي). عندما يكون عمود أو مقعد المحمل متباعدًا نسبيًا، يتم تعديل سطح التلامس بين الكرة ومسار الحلقة تلقائيًا لضمان استقرار المحامل وتقليل التآكل الناتج عن أخطاء الزاوية.

2. القدرة الاستيعابية

تتميز محامل QIBR الكرات ذاتية المحاذاة ذات الحلقات الداخلية الممتدة بقدرة تحمل عالية نسبيًا، حيث تتحمل أحمالًا شعاعية ومحورية معينة.

3. قدرة قوية على التكيف

بفضل خصائصها المحاذاة الذاتية، تُعدّ محامل الكرات ذاتية المحاذاة من QIBR ذات الحلقات الداخلية الممتدة مناسبةً بشكلٍ خاص للحالات التي يحدث فيها انحراف محوري أثناء التركيب. على سبيل المثال، قد يؤدي انحناء العمود، أو التركيب غير الصحيح لقاعدة المحامل، وما إلى ذلك، إلى انحراف زاوية المحامل، إلا أن محامل الكرات ذاتية المحاذاة تُعوّض هذه المشاكل بفعالية وتُحافظ على سلاسة التشغيل.

4. السمات الهيكلية

تعتبر محامل الكرات ذاتية المحاذاة من QIBR ذات الحلقات الداخلية الممتدة عبارة عن تصميمات ذات صفين مع أقفاص كروية ذات صفين، والتي يمكنها تحمل الأحمال الشعاعية الكبيرة.

تحسين QIBR الأداء والحلول لمحامل الكرات ذاتية المحاذاة ذات الحلقة الداخلية الممتدة

1. تحسين مواد التشحيم: اختر زيت التشحيم أو الشحم المناسب، وأضف إليه الإضافات والمزائج المناسبة لتقليل الاحتكاك وتحسين مقاومة التآكل. استخدام زيوت التشحيم الاصطناعية أو النانوية يُحسّن كفاءة المحامل وعمرها بشكل ملحوظ.

2. تحسين مضمار السباق: تحسين هندسة مسار السباق للحلقات الداخلية والخارجية، مثل زيادة دقة مسار السباق، وتحسين تشطيب السطح، وتقليل الاحتكاك، وتقليل فقدان الطاقة، وبالتالي تحسين كفاءة تشغيل المحامل.

3. تحسين جودة عنصر الدرفلة: يُقلل الاحتكاك والتآكل بتحسين تشطيب السطح وصلابة عناصر الدرفلة. استخدام عناصر درفلة عالية الدقة (مثل السيراميك) يُحسّن أداء تشغيل المحامل بشكل ملحوظ.

4. تحسين تصميم القفص: اعتماد هيكل قفص أكثر تحسينًا، مثل استخدام مواد وتصميمات مقاومة لدرجات الحرارة العالية ومقاومة للتآكل، لتحسين متانة القفص واستقرار المحامل.

مجالات QIBR التطبيقات الرئيسية لمحامل الكرات ذاتية المحاذاة ذات الحلقة الداخلية الممتدة

محامل مركبات السكك الحديدية: في مركبات السكك الحديدية، يمكن لمحامل الكرات ذاتية المحاذاة التعامل مع مشاكل مثل المسارات غير المستوية وانحراف العجلات، مما يضمن سلاسة وموثوقية تشغيل المركبة.

آلات الغذاء: مثل الخلاطات وآلات التعبئة والتغليف وأحزمة النقل وغيرها من المعدات، يمكن لمحامل الكرات ذاتية المحاذاة أن تتكيف مع مشاكل انحراف العمود الناجمة عن الاهتزاز وتغيرات الحمل أثناء عملية تشغيل المعدات، مما يضمن التشغيل المستقر للمعدات.

محامل العجلات: غالبًا ما تتعرض محامل العجلات لدوران عالي السرعة وأحمال غير منتظمة. تتميز محامل الكرات ذاتية المحاذاة في أنظمة العجلات بقدرتها على التكيف بشكل أفضل مع عدم محاذاة المحور أو مشاكل الإزاحة، وتقليل التآكل، وتحسين الأداء والمتانة.

معدات النقل: في بعض أنظمة النقل الميكانيكية، يمكن لمحامل الكرات ذاتية المحاذاة أن تخفف بشكل فعال المشاكل الناجمة عن الأحمال غير المتساوية أو عدم محاذاة العمود.
