GE..ZO

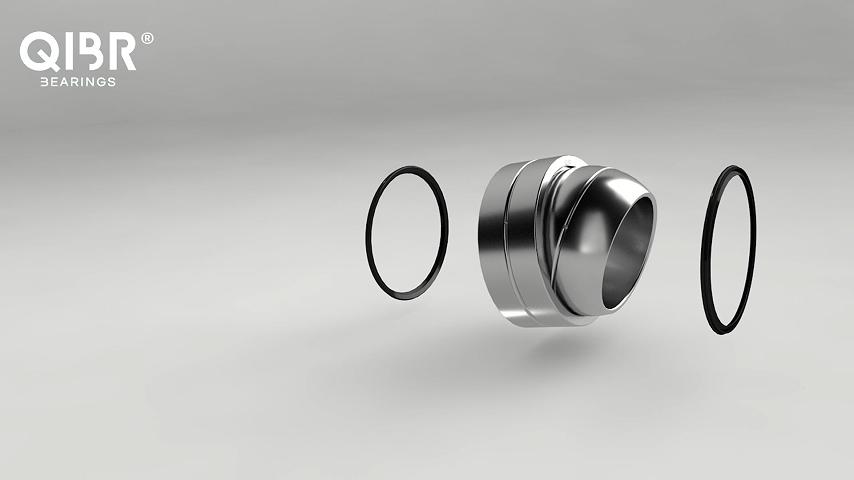

محامل كروية عادية من GE، مصنوعة من فولاذ محامل GCr15 مع حلقات داخلية وخارجية مطفأة ومفسفتة، تتميز بأخاديد زيتية وأسطوانات وفتحات محورية وتزييت مسحوق MoS2، مما يوفر مقاومة فائقة للتآكل والتآكل، وقدرات محاذاة ذاتية، مثالية للآلات التي تتحمل أحمالًا شعاعية ومحورية ثقيلة ضمن نطاق مقيد، ومناسبة للتركيبات التي تتطلب تكاملاً سلسًا بين المثبت والحلقات الداخلية.
Standard
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh
Material
GCr15
Innenringdurchmesser
12.7-153mm
Außenringdurchmesser
22-223mm
Gewicht
0.02-18kg
Marke
QIBR/OEM/Neutral
Verpackung
QIBR/الحزمة الصناعية القياسية/OEM
Anwendungen
أسطوانة هيدروليكية هندسية، آلة تشكيل، آلات بناء، معدات أتمتة، ممتص صدمات سيارات، آلات حفظ المياه
46qnndnrcwkyf0th2p2qapgexe
21
| رقم. | المنتج | رقم المنتج | (d) عَمود | وَزْن | (B) العرض | (D)القطر الخارجي |
|---|---|---|---|---|---|---|
| 1 |
|
GE12ZO | 0.5"/12.7 mm | 0.044 lbs | 0.437"/11.1 mm | 0.875"/22.225 mm |
| 2 |
|
GE15ZO | 0.625"/15.875 mm | 0.079 lbs | 0.537"/13.894 mm | 1.063"/26.988 mm |
| 3 |
|
GE19ZO | 0.750"/19.050 mm | 0.126 lbs | 0.656"/16.662 mm | 1.250"/31.750 mm |
| 4 |
|
GE22ZO | 0.875"/22.225 mm | 0.193 lbs | 0.765"/19.431 mm | 1.438"/36.513 mm |
| 5 |
|
GE25ZO | 1.000"/25.400 mm | 0.276 lbs | 0.875"/22.225 mm | 1.625"/41.275 mm |
| 6 |
|
GE31ZO | 1.250"/31.750 mm | 0.516 lbs | 1.093"/27.762 mm | 2.000"/50.800 mm |
| 7 |
|
GE34ZO | 1.375"/34.925 mm | 0.770 lbs | 1.187"/30.150 mm | 2.188"/55.563 mm |
| 8 |
|
GE38ZO | 1.500"/38.100 mm | 0.934 lbs | 1.312"/33.325 mm | 2.438"/61.913 mm |
| 9 |
|
GE44ZO | 1.750"/44.450 mm | 1.430 lbs | 1.531"/38.887 mm | 2.813"/71.438 mm |
| 10 |
|
GE50ZO | 2.000"/50.800 mm | 2.070 lbs | 1.750"/44.450 mm | 3.188"/80.963 mm |
| 11 |
|
GE57ZO | 2.250"/57.150 mm | 2.920 lbs | 1.969"/50.013 mm | 3.563"/90.488 mm |
| 12 |
|
GE63ZO | 2.500"/63.500 mm | 4.090 lbs | 2.187"/55.550 mm | 3.938"/100.013 mm |
| 13 |
|
GE69ZO | 2.750"/69.850 mm | 5.380 lbs | 2.406"/61.112 mm | 4.375"/111.125 mm |
| 14 |
|
GE76ZO | 3.000"/76.200 mm | 6.870 lbs | 2.625"/66.675 mm | 4.750"/120.650 mm |
| 15 |
|
GE82ZO | 3.250"/82.550 mm | 8.630 lbs | 2.844"/72.238 mm | 5.125"/130.175 mm |
| 16 |
|
GE88ZO | 3.500"/88.900 mm | 10.650 lbs | 3.062"/77.775 mm | 5.500"/139.700 mm |
| 17 |
|
GE95ZO | 3.750"/95.250 mm | 12.950 lbs | 3.281"/83.337 mm | 5.875"/149.225 mm |
| 18 |
|
GE101ZO | 4.000"/101.600 mm | 15.590 lbs | 3.500"/88.900 mm | 6.250"/158.750 mm |
| 19 |
|
GE114ZO | 4.500"/114.300 mm | 21.920 lbs | 3.937"/100.000 mm | 7.000"/177.800 mm |
| 20 |
|
GE127ZO | 5.000"/127.000 mm | 29.710 lbs | 4.375"/111.125 mm | 7.750"/196.850 mm |
| 21 |
|
GE152ZO | 6.000"/152.400 mm | 38.770 lbs | 4.750"/120.650 mm | 8.750"/222.250 mm |
خصائص ومزايا محامل QIBR الكروي البسيط من سلسلة GE..ZO
QIBR محمل كروي عادي من سلسلة GE..ZO يحل العديد من المشاكل الرئيسية في مختلف المجالات، والتي تنعكس بشكل أساسي في الجوانب التالية:
1. القدرة على الحركة في اتجاهات متعددة
تم تصميم محامل QIBR الكروية البسيطة من سلسلة GE..ZO عادةً لتكون قادرة على الدوران أو التذبذب في اتجاهات متعددة، وبالتالي فهي مناسبة جدًا للمناسبات التي تتطلب الحركة الزاوية. إنها قادرة على السماح بحركة زاوية نسبية أكبر بين مكونين مترابطين.
2. قدرة تحمل عالية
يمكن لمحمل QIBR الكروي من سلسلة GE..ZO أن يتحمل حمولة شعاعية ومحورية كبيرة. يمكن لتصميمه الكروي توزيع القوى الكبيرة وحملها بفعالية، وبالتالي فهو يعمل بشكل جيد في بيئات العمل عالية الكثافة.
3. مقاومة قوية للتآكل
تستخدم محامل QIBR الكروية البسيطة من سلسلة GE..ZO مواد مقاومة للتآكل، والتي يمكنها تقليل معامل الاحتكاك بشكل فعال وتحسين مقاومة التآكل للمحامل. بعض المحامل الكروية المركبة لا تتطلب حتى التشحيم وهي مناسبة لبيئات العمل القاسية.
4. تقليل الاحتكاك وتحسين الكفاءة
يمكن لمحامل QIBR الكروية المسطحة من سلسلة GE..ZO تقليل معامل الاحتكاك والمقاومة بين الأجزاء المتحركة بشكل فعال، وبالتالي تحسين كفاءة الحركة. خاصة في المعدات التي تتطلب حركات متعددة أو دورانات أو تأرجحات، يمكن للمحامل الكروية تحسين الكفاءة الإجمالية بشكل كبير.
تحسين أداء محامل QIBR الكروي البسيط من سلسلة GE..ZO والحلول
1. تحسين مواد التشحيم
اختر زيت التشحيم أو الشحم المناسب، وقم بإجراء الإضافات والمزائج المناسبة لتقليل الاحتكاك وتحسين مقاومة التآكل.
2. تحسين مسار السباق
تحسين هندسة مسار السباق للحلقات الداخلية والخارجية، مثل زيادة دقة مسار السباق، وتحسين تشطيب السطح، وتقليل الاحتكاك، وتقليل فقدان الطاقة، وبالتالي تحسين كفاءة تشغيل المحمل.
3. التصنيع الدقيق والتحكم في التسامح
من خلال التصنيع الدقيق والتحكم الصارم في التسامح، يتم ضمان أن يكون الهيكل الداخلي للمحمل الكروي أكثر سلاسة ودقة. يمكن أن تعمل التصنيع الدقيق على تقليل الاحتكاك غير الضروري بشكل فعال، وتحسين كفاءة العمل، وتخفيف تأثير الأحمال غير المتوازنة.
4. زيادة مساحة توزيع الحمل
من خلال تحسين تصميم سطح التلامس للمحمل الكروي وزيادة مساحة توزيع الحمل، يمكن تقليل تركيز الإجهاد المحلي، ويمكن تحسين قدرة تحمل الحمل ويمكن إطالة عمر الخدمة.
مجالات التطبيق الرئيسية لمحامل QIBR الكروية المسطحة من سلسلة GE..ZO
1. صناعة السيارات
نظام التعليق: في نظام تعليق السيارة، غالبًا ما يتم استخدام المحامل الكروية لتوصيل الأجزاء المتحركة بين العجلات وجسم السيارة، ويمكنها التكيف مع الأحمال والحركات الديناميكية المختلفة.
نظام التوجيه: يستخدم لرؤوس كرة التوجيه وحوامل رأس الكرة والمكونات الأخرى لضمان تعديل مرن للاتجاه.
ضبط المقعد: يتم استخدام المحامل الكروية المسطحة في آليات ضبط مقاعد السيارة، مما يسمح للمقاعد بالتحرك بسلاسة ومرونة.
2. الفضاء الجوي
عجلات هبوط الطائرات: تعتبر المحامل الكروية مكونات ربط مهمة في عجلات هبوط الطائرات، حيث تساعد الطائرة على تحمل الأحمال الضخمة وتوفير حركة مرنة أثناء الإقلاع والهبوط.
3. الآلات الزراعية
الآلات الزراعية: في الآلات الزراعية مثل الجرارات والحصادات والرشاشات وما إلى ذلك، يتم استخدام المحامل الكروية المسطحة لتحمل الأحمال العالية ومقاومة درجات الحرارة العالية ومقاومة التآكل لضمان استقرار المعدات.
نظام النقل: مكونات النقل المستخدمة في الآلات والمعدات الزراعية لنقل ونقل الطاقة.
4. آلات البناء
الرافعات والحفارات: تستخدم المحامل الكروية على نطاق واسع في الأجزاء المتحركة من الرافعات والحفارات وغيرها من المعدات لمساعدة المفاصل والأجزاء الدوارة على التحرك بمرونة وتحمل أحمال العمل المعقدة.
الرافعات الشوكية والرافعات: في هذه الآلات، يتم استخدام المحامل الكروية لتوصيل أو دعم الأجزاء الدوارة والرافعة وغيرها من الأجزاء المتحركة لتحسين كفاءة العمل.
