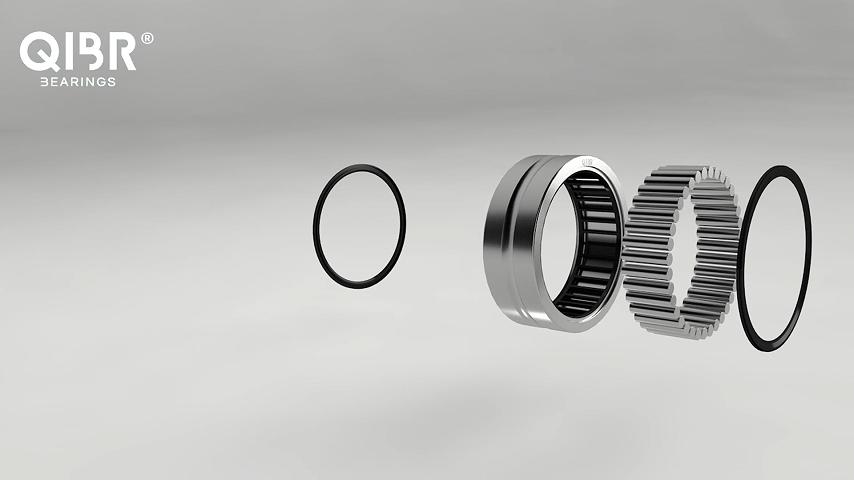

محامل أسطوانية إبرية ذات حلقات مُخرطة ذات حواف، بدون حلقة داخلية
تعتبر محامل الإبرة ذات الحلقة الخارجية المصنعة بدون حلقة داخلية خيارًا جيدًا لترتيبات المحامل المدمجة. وبالمقارنة بترتيبات المحامل ذات الحلقات الداخلية، يمكنها تكوين ترتيبات محامل ذات أقطار أعمدة أكبر وصلابة أعلى.
4d58hvmq4a2md1fabq82g80qwa
100
| رقم. | المنتج | رقم المنتج | (D)القطر الخارجي | كتلة | (Fw)القطر تحت البكرات | (ra) أبعاد الدعامة والفيليه | Da أبعاد الدعامة الفيليه كحد أقصى | تصنيف الحمل الديناميكي الأساسي | تصنيف الحمل الديناميكي الأساسي | (r1,2)بعد الشطب | تحديد السرعة | (C)العرض | (Pu)حد الحمل |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
|
NK 5/10 TN | 10 mm | 0.0031 kg | 5 mm | 0.1 mm | 8.8 mm | 2.29 KN | 2 KN | 0.15 mm | 40000 rpm | 10 mm | 0.212 KN |
| 2 |
|
NK 5/12 TN | 10 mm | 0.0037 kg | 5 mm | 0.1 mm | 8.8 mm | 2.92 KN | 2.7 KN | 0.15 mm | 40000 rpm | 12 mm | 0.29 KN |
| 3 |
|
NK 6/10 TN | 12 mm | 0.0047 kg | 6 mm | 0.1 mm | 10.8 mm | 2.55 KN | 2.36 KN | 0.15 mm | 38000 rpm | 10 mm | 0.25 KN |
| 4 |
|
NK 6/12 TN | 12 mm | 0.0057 kg | 6 mm | 0.1 mm | 10.8 mm | 3.3 KN | 3.2 KN | 0.15 mm | 38000 rpm | 12 mm | 0.345 KN |
| 5 |
|
NK 7/10 TN | 14 mm | 0.0069 kg | 7 mm | 0.3 mm | 12 mm | 2.81 KN | 2.75 KN | 0.3 mm | 36000 rpm | 10 mm | 0.29 KN |
| 6 |
|
NK 7/12 TN | 14 mm | 0.0082 kg | 7 mm | 0.3 mm | 12 mm | 3.58 KN | 3.75 KN | 0.3 mm | 36000 rpm | 12 mm | 0.415 KN |
| 7 |
|
NK 8/12 TN | 15 mm | 0.0087 kg | 8 mm | 0.3 mm | 13 mm | 3.8 KN | 4.25 KN | 0.3 mm | 36000 rpm | 12 mm | 0.465 KN |
| 8 |
|
NK 8/16 TN | 15 mm | 0.0012 kg | 8 mm | 0.3 mm | 13 mm | 5.01 KN | 5.85 KN | 0.3 mm | 36000 rpm | 16 mm | 0.67 KN |
| 9 |
|
NK 9/12 TN | 16 mm | 0.01 kg | 9 mm | 0.3 mm | 14 mm | 4.4 KN | 5.2 KN | 0.3 mm | 34000 rpm | 12 mm | 0.57 KN |
| 10 |
|
NK 9/16 TN | 16 mm | 0.013 kg | 9 mm | 0.3 mm | 14 mm | 5.72 KN | 7.2 KN | 0.3 mm | 34000 rpm | 16 mm | 0.815 KN |
| 11 |
|
NK 10/12 TN | 17 mm | 0.01 kg | 10 mm | 0.3 mm | 15 mm | 4.57 KN | 5.7 KN | 0.3 mm | 32000 rpm | 12 mm | 0.63 KN |
| 12 |
|
NK 10/16 TN | 17 mm | 0.013 kg | 10 mm | 0.3 mm | 15 mm | 5.94 KN | 8 KN | 0.3 mm | 32000 rpm | 16 mm | 0.9 KN |
| 13 |
|
NK 12/12 | 19 mm | 0.012 kg | 12 mm | 0.3 mm | 17 mm | 6.71 KN | 8.15 KN | 0.3 mm | 30000 rpm | 12 mm | 0.965 KN |
| 14 |
|
NK 12/16 | 19 mm | 0.016 kg | 12 mm | 0.3 mm | 17 mm | 9.13 KN | 12 KN | 0.3 mm | 30000 rpm | 16 mm | 1.43 KN |
| 15 |
|
RNA 4900.2RS | 22 mm | 0.016 kg | 14 mm | 0.3 mm | 20 mm | 7.37 KN | 8.15 KN | 0.3 mm | 12000 rpm | 13 mm | 0.965 KN |
| 16 |
|
RNA 4900 | 22 mm | 0.017 kg | 14 mm | 0.3 mm | 20 mm | 8.8 KN | 10.4 KN | 0.3 mm | 28000 rpm | 13 mm | 1.22 KN |
| 17 |
|
NK 14/16 | 22 mm | 0.021 kg | 14 mm | 0.3 mm | 20 mm | 10.2 KN | 12.5 KN | 0.3 mm | 28000 rpm | 16 mm | 1.5 KN |
| 18 |
|
NK 14/20 | 22 mm | 0.026 kg | 14 mm | 0.3 mm | 20 mm | 12.8 KN | 16.6 KN | 0.3 mm | 28000 rpm | 20 mm | 2 KN |
| 19 |
|
NK 15/20 | 23 mm | 0.027 kg | 15 mm | 0.3 mm | 21 mm | 13.8 KN | 18.3 KN | 0.3 mm | 26000 rpm | 20 mm | 2.2 KN |
| 20 |
|
NK 15/16 | 23 mm | 0.022 kg | 15 mm | 0.3 mm | 21 mm | 11 KN | 14 KN | 0.3 mm | 26000 rpm | 16 mm | 1.66 KN |
| 21 |
|
RNA 4901.2RS | 24 mm | 0.018 kg | 16 mm | 0.3 mm | 22 mm | 8.09 KN | 9.65 KN | 0.3 mm | 11000 rpm | 13 mm | 1.14 KN |
| 22 |
|
RNA 4901 | 24 mm | 0.017 kg | 16 mm | 0.3 mm | 22 mm | 9.9 KN | 12.2 KN | 0.3 mm | 26000 rpm | 13 mm | 1.46 KN |
| 23 |
|
NK 16/16 | 24 mm | 0.022 kg | 16 mm | 0.3 mm | 22 mm | 11.7 KN | 15.3 KN | 0.3 mm | 26000 rpm | 16 mm | 1.8 KN |
| 24 |
|
NK 16/20 | 24 mm | 0.028 kg | 16 mm | 0.3 mm | 22 mm | 14.5 KN | 20 KN | 0.3 mm | 26000 rpm | 20 mm | 2.4 KN |
| 25 |
|
RNA 6901 | 24 mm | 0.031 kg | 16 mm | 0.3 mm | 22 mm | 16.1 KN | 23.2 KN | 0.3 mm | 26000 rpm | 22 mm | 2.75 KN |
| 26 |
|
NK 17/16 | 25 mm | 0.024 kg | 17 mm | 0.3 mm | 23 mm | 12.1 KN | 16.6 KN | 0.3 mm | 26000 rpm | 16 mm | 1.96 KN |
| 27 |
|
NK 17/20 | 25 mm | 0.03 kg | 17 mm | 0.3 mm | 23 mm | 15.1 KN | 22 KN | 0.3 mm | 26000 rpm | 20 mm | 2.65 KN |
| 28 |
|
NK 18/16 | 26 mm | 0.025 kg | 18 mm | 0.3 mm | 24 mm | 12.8 KN | 17.6 KN | 0.3 mm | 24000 rpm | 16 mm | 2.12 KN |
| 29 |
|
NK 18/20 | 26 mm | 0.031 kg | 18 mm | 0.3 mm | 24 mm | 16.1 KN | 23.6 KN | 0.3 mm | 24000 rpm | 20 mm | 2.85 KN |
| 30 |
|
NK 19/16 | 27 mm | 0.026 kg | 19 mm | 25 mm | 0.3 mm | 13.4 KN | 19 KN | 0.3 mm | 24000 rpm | 16 mm | 2.28 KN |
| 31 |
|
NK 19/20 | 27 mm | 0.032 kg | 19 mm | 0.3 mm | 25 mm | 16.5 KN | 25.5 KN | 0.3 mm | 24000 rpm | 20 mm | 3.05 KN |
| 32 |
|
RNA 4902.2RS | 28 mm | 0.022 kg | 20 mm | 0.3 mm | 26 mm | 9.13 KN | 12 KN | 0.3 mm | 9500 rpm | 13 mm | 1.43 KN |
| 33 |
|
RNA 4902 | 28 mm | 0.022 kg | 20 mm | 0.3 mm | 26 mm | 11.2 KN | 15.3 KN | 0.3 mm | 22000 rpm | 13 mm | 1.83 KN |
| 34 |
|
NK 20/16 | 28 mm | 0.027 kg | 20 mm | 0.3 mm | 26 mm | 13.2 KN | 19.3 KN | 0.3 mm | 22000 rpm | 16 mm | 2.28 KN |
| 35 |
|
NK 20/20 | 28 mm | 0.034 kg | 20 mm | 0.3 mm | 26 mm | 16.5 KN | 25.5 KN | 0.3 mm | 22000 rpm | 20 mm | 3.05 KN |
| 36 |
|
RNA 6902 | 28 mm | 0.04 kg | 20 mm | 0.3 mm | 26 mm | 17.2 KN | 27 KN | 0.3 mm | 22000 rpm | 23 mm | 3.35 KN |
| 37 |
|
NK 21/16 | 29 mm | 0.028 kg | 21 mm | 0.3 mm | 27 mm | 13.8 KN | 20.4 KN | 0.3 mm | 22000 rpm | 16 mm | 2.45 KN |
| 38 |
|
NK 21/20 | 29 mm | 0.035 kg | 21 mm | 0.3 mm | 27 mm | 17.2 KN | 27 KN | 0.3 mm | 22000 rpm | 20 mm | 3.35 KN |
| 39 |
|
RNA 4903.2RS | 30 mm | 0.023 kg | 22 mm | 0.3 mm | 28 mm | 9.52 KN | 12.9 KN | 0.3 mm | 9000 rpm | 13 mm | 1.53 KN |
| 40 |
|
RNA 4903 | 30 mm | 0.022 kg | 22 mm | 0.3 mm | 28 mm | 11.4 KN | 16.3 KN | 0.3 mm | 20000 rpm | 13 mm | 1.96 KN |
| 41 |
|
NK S20 | 32 mm | 0.049 kg | 20 mm | 0.6 mm | 28 mm | 23.3 KN | 27 KN | 0.6 mm | 20000 rpm | 20 mm | 3.25 KN |
| 42 |
|
NK 22/16 | 30 mm | 0.03 kg | 22 mm | 0.3 mm | 28 mm | 14.2 KN | 21.6 KN | 0.3 mm | 20000 rpm | 16 mm | 2.6 KN |
| 43 |
|
NK 22/20 | 30 mm | 0.037 kg | 22 mm | 0.3 mm | 28 mm | 17.9 KN | 29 KN | 0.3 mm | 20000 rpm | 20 mm | 3.55 KN |
| 44 |
|
RNA 6903 | 30 mm | 0.042 kg | 22 mm | 0.3 mm | 28 mm | 18.7 KN | 30.5 KN | 0.3 mm | 20000 rpm | 23 mm | 3.75 KN |
| 45 |
|
NK 24/16 | 32 mm | 0.032 kg | 24 mm | 0.3 mm | 30 mm | 15.4 KN | 24.5 KN | 0.3 mm | 19000 rpm | 16 mm | 2.9 KN |
| 46 |
|
NK 24/20 | 32 mm | 0.04 kg | 24 mm | 0.3 mm | 30 mm | 19 KN | 32.5 KN | 0.3 mm | 19000 rpm | 20 mm | 4 KN |
| 47 |
|
NKS 24 | 37 mm | 0.066 kg | 24 mm | 0.6 mm | 33 mm | 26 KN | 33.5 KN | 0.6 mm | 17000 rpm | 20 mm | 4 KN |
| 48 |
|
NK 25/16 | 33 mm | 0.033 kg | 25 mm | 0.3 mm | 31 mm | 15.1 KN | 24.5 KN | 0.3 mm | 18000 rpm | 16 mm | 2.9 KN |
| 49 |
|
NK 25/20 | 33 mm | 0.042 kg | 25 mm | 0.3 mm | 31 mm | 19 KN | 32.5 KN | 0.3 mm | 18000 rpm | 20 mm | 4 KN |
| 50 |
|
RNA 4904.2RS | 37 mm | 0.056 kg | 25 mm | 0.3 mm | 35 mm | 19.4 KN | 22.4 KN | 0.3 mm | 7500 rpm | 17 mm | 2.65 KN |
| 51 |
|
RNA 4904 | 37 mm | 0.052 kg | 25 mm | 0.3 mm | 35 mm | 21.6 KN | 28 KN | 0.3 mm | 17000 rpm | 17 mm | 3.35 KN |
| 52 |
|
RNA 6904 | 37 mm | 0.1 kg | 25 mm | 0.3 mm | 35 mm | 35.2 KN | 53 KN | 0.3 mm | 17000 rpm | 30 mm | 6.55 KN |
| 53 |
|
NKS 25 | 38 mm | 0.068 kg | 25 mm | 0.6 mm | 34 mm | 27.5 KN | 36 KN | 0.6 mm | 17000 rpm | 20 mm | 4.4 KN |
| 54 |
|
NK 26/16 | 34 mm | 0.034 kg | 26 mm | 0.3 mm | 32 mm | 15.7 KN | 26 KN | 0.3 mm | 17000 rpm | 16 mm | 3.1 KN |
| 55 |
|
NK 26/20 | 34 mm | 0.042 kg | 26 mm | 0.3 mm | 32 mm | 19.4 KN | 34.5 KN | 0.3 mm | 17000 rpm | 20 mm | 4.25 KN |
| 56 |
|
RNA 4905.2RS | 42 mm | 0.06 kg | 30 mm | 0.3 mm | 40 mm | 21.6 KN | 27.5 KN | 0.3 mm | 6300 rpm | 17 mm | 3.25 KN |
| 57 |
|
NK 28/20 | 37 mm | 0.052 kg | 28 mm | 0.3 mm | 35 mm | 22 KN | 36.5 KN | 0.3 mm | 16000 rpm | 20 mm | 4.55 KN |
| 58 |
|
NK 28/30 | 37 mm | 0.082 kg | 28 mm | 0.3 mm | 35 mm | 31.9 KN | 60 KN | 0.3 mm | 16000 rpm | 30 mm | 7.5 KN |
| 59 |
|
RNA 49/22 | 39 mm | 0.05 kg | 28 mm | 0.3 mm | 37 mm | 23.3 KN | 32 KN | 0.3 mm | 15000 rpm | 17 mm | 3.9 KN |
| 60 |
|
RNA 69/22 | 39 mm | 0.098 kg | 28 mm | 0.3 mm | 37 mm | 36.9 KN | 57 KN | 0.3 mm | 15000 rpm | 30 mm | 7.2 KN |
| 61 |
|
NKS 28 | 42 mm | 0.084 kg | 28 mm | 0.6 mm | 38 mm | 28.6 KN | 39 KN | 0.6 mm | 15000 rpm | 20 mm | 4.75 KN |
| 62 |
|
NK 29/20 TN | 38 mm | 0.05 kg | 29 mm | 0.3 mm | 36 mm | 24.6 KN | 42.5 KN | 0.3 mm | 15000 rpm | 20 mm | 5.2 KN |
| 63 |
|
NK 29/30 | 38 mm | 0.084 kg | 29 mm | 0.3 mm | 36 mm | 31.9 KN | 60 KN | 0.3 mm | 15000 rpm | 30 mm | 7.5 KN |
| 64 |
|
NK 30/20 TN | 40 mm | 0.061 kg | 30 mm | 0.3 mm | 38 mm | 25.1 KN | 44 KN | 0.3 mm | 15000 rpm | 20 mm | 5.5 KN |
| 65 |
|
NK 30/30 TN | 40 mm | 0.092 kg | 30 mm | 0.3 mm | 38 mm | 36.9 KN | 72 KN | 0.3 mm | 15000 rpm | 30 mm | 9 KN |
| 66 |
|
RNA 4905 | 42 mm | 0.061 kg | 30 mm | 0.3 mm | 40 mm | 24.2 KN | 34.5 KN | 0.3 mm | 15000 rpm | 17 mm | 4.15 KN |
| 67 |
|
NKS 30 | 45 mm | 0.1 kg | 30 mm | 0.6 mm | 41 mm | 31.9 KN | 43 KN | 0.6 mm | 14000 rpm | 22 mm | 5.3 KN |
| 68 |
|
RNA 6905 | 42 mm | 0.11 kg | 30 mm | 0.3 mm | 40 mm | 38 KN | 62 KN | 0.3 mm | 15000 rpm | 30 mm | 7.65 KN |
| 69 |
|
NK 32/20 TN | 42 mm | 0.064 kg | 32 mm | 0.3 mm | 40 mm | 26.4 KN | 48 KN | 0.3 mm | 14000 rpm | 20 mm | 6 KN |
| 70 |
|
NK 32/30 | 42 mm | 0.1 kg | 32 mm | 0.3 mm | 40 mm | 34.1 KN | 65.5 KN | 0.3 mm | 14000 rpm | 30 mm | 8.3 KN |
| 71 |
|
RNA 49/28 | 45 mm | 0.073 kg | 32 mm | 0.3 mm | 43 mm | 25.1 KN | 36.5 KN | 0.3 mm | 14000 rpm | 17 mm | 4.4 KN |
| 72 |
|
RNA 69/28 | 45 mm | 0.14 kg | 32 mm | 0.3 mm | 43 mm | 39.6 KN | 65.5 KN | 0.3 mm | 14000 rpm | 30 mm | 8.3 KN |
| 73 |
|
NK 35/20 TN | 45 mm | 0.069 kg | 35 mm | 0.3 mm | 43 mm | 27.5 KN | 52 KN | 0.3 mm | 13000 rpm | 20 mm | 6.55 KN |
| 74 |
|
NKS 32 | 47 mm | 0.11 kg | 32 mm | 0.6 mm | 43 mm | 34.1 KN | 46.5 KN | 0.6 mm | 13000 rpm | 22 mm | 5.7 KN |
| 75 |
|
NK 35/30 TN | 45 mm | 0.11 kg | 35 mm | 0.3 mm | 43 mm | 40.2 KN | 85 KN | 0.3 mm | 13000 rpm | 30 mm | 10.6 KN |
| 76 |
|
RNA 4906.2RS | 47 mm | 0.069 kg | 35 mm | 0.3 mm | 45 mm | 23.3 KN | 32 KN | 0.3 mm | 5600 rpm | 17 mm | 3.8 KN |
| 77 |
|
RNA 4906 | 47 mm | 0.069 kg | 35 mm | 0.3 mm | 45 mm | 25.5 KN | 39 KN | 0.3 mm | 13000 rpm | 17 mm | 4.65 KN |
| 78 |
|
RNA 6906 | 47 mm | 0.13 kg | 35 mm | 0.3 mm | 45 mm | 42.9 KN | 75 KN | 0.3 mm | 13000 rpm | 30 mm | 9.3 KN |
| 79 |
|
NKS 35 | 50 mm | 0.12 kg | 35 mm | 0.6 mm | 46 mm | 35.2 KN | 50 KN | 0.6 mm | 12000 rpm | 22 mm | 6.2 KN |
| 80 |
|
NK 37/20 | 47 mm | 0.077 kg | 37 mm | 0.3 mm | 45 mm | 25.1 KN | 46.5 KN | 0.3 mm | 12000 rpm | 20 mm | 5.85 KN |
| 81 |
|
NK 37/30 | 47 mm | 0.11 kg | 37 mm | 0.3 mm | 45 mm | 36.9 KN | 76.5 KN | 0.3 mm | 12000 rpm | 30 mm | 9.5 KN |
| 82 |
|
NKS 37 | 52 mm | 0.12 kg | 37 mm | 0.6 mm | 48 mm | 36.9 KN | 54 KN | 0.6 mm | 12000 rpm | 22 mm | 6.55 KN |
| 83 |
|
NK 38/20 | 48 mm | 0.079 kg | 38 mm | 0.3 mm | 46 mm | 25.5 KN | 49 KN | 0.3 mm | 12000 rpm | 20 mm | 6.1 KN |
| 84 |
|
NK 38/30 | 48 mm | 0.12 kg | 38 mm | 0.3 mm | 46 mm | 37.4 KN | 80 KN | 0.3 mm | 12000 rpm | 30 mm | 10 KN |
| 85 |
|
NK 40/20 TN | 50 mm | 0.078 kg | 40 mm | 0.3 mm | 48 mm | 29.7 KN | 60 KN | 0.3 mm | 11000 rpm | 20 mm | 7.5 KN |
| 86 |
|
NK 40/30 | 50 mm | 0.13 kg | 40 mm | 0.3 mm | 48 mm | 38 KN | 83 KN | 0.3 mm | 11000 rpm | 30 mm | 10.4 KN |
| 87 |
|
RNA 49/32 | 52 mm | 0.089 kg | 40 mm | 0.6 mm | 48 mm | 30.8 KN | 51 KN | 0.6 mm | 11000 rpm | 20 mm | 6.3 KN |
| 88 |
|
RNA 69/32 | 52 mm | 0.16 kg | 40 mm | 0.6 mm | 48 mm | 47.3 KN | 90 KN | 0.6 mm | 11000 rpm | 36 mm | 10.8 KN |
| 89 |
|
NKS 40 | 55 mm | 0.13 kg | 40 mm | 0.6 mm | 51 mm | 38 KN | 57 KN | 0.6 mm | 11000 rpm | 22 mm | 7.1 KN |
| 90 |
|
NK 42/20 | 52 mm | 0.086 kg | 42 mm | 0.3 mm | 50 mm | 27 KN | 53 KN | 0.3 mm | 11000 rpm | 20 mm | 6.55 KN |
| 91 |
|
NK 42/30 | 52 mm | 0.13 kg | 42 mm | 0.3 mm | 50 mm | 39.1 KN | 86.5 KN | 0.3 mm | 11000 rpm | 30 mm | 10.8 KN |
| 92 |
|
RNA 4907.2RS | 55 mm | 0.11 kg | 42 mm | 0.6 mm | 51 mm | 27 KN | 43 KN | 0.6 mm | 4800 rpm | 20 mm | 5.3 KN |
| 93 |
|
RNA 4907 | 55 mm | 0.11 kg | 42 mm | 0.6 mm | 51 mm | 31.9 KN | 54 KN | 0.6 mm | 11000 rpm | 20 mm | 6.7 KN |
| 94 |
|
RNA 6907 | 55 mm | 0.19 kg | 42 mm | 0.6 mm | 51 mm | 48.4 KN | 93 KN | 0.6 mm | 11000 rpm | 36 mm | 11.4 KN |
| 95 |
|
NK 43/20 | 53 mm | 0.086 kg | 43 mm | 0.3 mm | 51 mm | 27.5 KN | 55 KN | 0.3 mm | 11000 rpm | 20 mm | 6.8 KN |
| 96 |
|
NK 43/30 | 53 mm | 0.13 kg | 43 mm | 0.3 mm | 51 mm | 40.2 KN | 90 KN | 0.3 mm | 11000 rpm | 30 mm | 11.2 KN |
| 97 |
|
NKS 43 | 58 mm | 0.14 kg | 43 mm | 0.6 mm | 53 mm | 39.1 KN | 61 KN | 0.6 mm | 10000 rpm | 22 mm | 7.5 KN |
| 98 |
|
NK 45/20 TN | 55 mm | 0.085 kg | 45 mm | 0.3 mm | 53 mm | 31.4 KN | 65.5 KN | 0.3 mm | 10000 rpm | 20 mm | 8.3 KN |
| 99 |
|
NK 45/30 TN | 55 mm | 0.13 kg | 45 mm | 0.3 mm | 53 mm | 45.7 KN | 108 KN | 0.3 mm | 10000 rpm | 30 mm | 13.7 KN |
| 100 |
|
NKS 45 | 60 mm | 0.15 kg | 45 mm | 0.6 mm | 56 mm | 40.2 KN | 64 KN | 0.6 mm | 10000 rpm | 22 mm | 8 KN |
خصائص ومزايا حلقات QIBR المقطوعة آليًا، محامل أسطوانات إبرية ذات أضلاع ولكن بدون حلقة داخلية
تحل حلقات QIBR المقطوعة آليًا، محامل أسطوانات إبرية ذات أضلاع ولكن بدون حلقة داخلية، العديد من المشاكل الرئيسية في مختلف المجالات، والتي تتجلى بشكل رئيسي في الجوانب التالية:
1. هيكل مدمج
بفضل استخدام أسطوانات إبرية كعناصر درفلة، تتميز هذه الحلقات المقطوعة آليًا، محامل أسطوانات إبرية ذات أضلاع ولكن بدون حلقات داخلية، بحجم صغير نسبيًا عند تحمل أحمال شعاعية كبيرة، ويمكن تركيبها في مساحة محدودة، مما يجعلها مناسبة بشكل خاص للتصميم الميكانيكي المدمج.
2. احتكاك منخفض وكفاءة عالية
بفضل التصميم الدقيق بين أسطوانات الإبرة والقفص، تتميز هذه الحلقات المقطوعة آليًا، محامل أسطوانات إبرية ذات أضلاع ولكن بدون حلقات داخلية، بخسائر احتكاك أقل، وتوليد حرارة أقل، وكفاءة تشغيل محسنة. هذا يجعلها مناسبة لبيئات العمل عالية السرعة والكفاءة.
3. متانة عالية
يحافظ القفص على ثبات أسطوانات الإبرة، ويقلل من التلامس والتآكل بينها، وبالتالي يطيل عمر خدمة المحامل. يضمن التصميم الدقيق والخلوص المعقول استقرار وموثوقية المحامل أثناء التشغيل.
4. انخفاض الضوضاء والاهتزاز
بفضل التصميم الهيكلي المعقول بين أسطوانة الإبرة والقفص، تقل احتمالية التلامس بين أسطوانات الإبرة، وينخفض بالتالي ضوضاء واهتزاز المحمل، مما يجعله مناسبًا لبيئات العمل التي تتطلب ضوضاء منخفضة.
5. يتكيف مع السرعات العالية
بفضل الشكل الصغير لأسطوانة الإبرة ومساحة التلامس الصغيرة، فإن الحلقة المخرطة (محامل أسطوانات الإبرة ذات الأضلاع ولكن بدون حلقة داخلية) مناسبة للتطبيقات عالية السرعة، ولا تتعرض للاحتكاك المفرط أو ارتفاع درجة الحرارة بسبب السرعة الزائدة.
تحسين الأداء وحل لمحمل أسطوانات الإبرة QIBR ذو الحلقة المخرطة، مع شفة ولكن بدون حلقة داخلية
1. مواد مُحسّنة
اختيار مواد عالية الأداء: استخدام مواد ذات صلابة أعلى ومقاومة للتآكل والتآكل يمكن أن يُحسّن بشكل كبير من متانة واستقرار المحامل.
2. تصميم مُحسّن للقفص
تحسين هيكل القفص: يُحسّن تصميم هيكل القفص لتحقيق ترتيب أفضل لبكرات الإبرة وتوزيع متساوٍ للحمل. يُقلل تحسين هيكل القفص من تصادم بكرات الإبرة، ويُحسّن استقرار التشغيل وكفاءته.
مساحة تلامس مُنخفضة: من خلال تحسين هندسة القفص وترتيب بكرات الإبرة، تُقلل مساحة التلامس بين بكرات الإبرة، مما يُقلل الاحتكاك والتآكل.
3. أداء تزييت مُحسّن
مواد تزييت عالية الكفاءة: استخدم شحمًا أو زيت تزييت مُناسبًا لبيئات درجات الحرارة والضغط العاليين لضمان ثبات أداء زيت التزييت عند العمل طويل الأمد، مما يُقلل احتكاك المحمل ويُحسّن متانته.
4. دقة مُحسّنة
تكنولوجيا التشغيل الدقيق: من خلال تحسين دقة التصنيع، وتقليل الأخطاء بين مكونات المحمل، وضمان تلامس أكثر اتساقًا وثباتًا بين بكرة الإبرة والقفص. هذا لا يُحسّن أداء المحمل فحسب، بل يُطيل أيضًا عمر الخدمة ويُقلل الضوضاء والاهتزاز.
مجالات الاستخدام الرئيسية لحلقات QIBR المقطوعة آليًا، ومحامل بكرات الإبر ذات الأضلاع ولكن بدون حلقة داخلية
1. الآلات الزراعية
المعدات الزراعية: في الآلات الزراعية الثقيلة، مثل الجرارات، والمحاريث، والحصادات، وغيرها، تُستخدم حلقات القطع الآلي، ومحامل بكرات الإبر ذات الأضلاع ولكن بدون حلقات داخلية، لتوفير قدرة تحمل قوية، والمساعدة في تقليل شغل المساحة، مما يسمح بالتكيف مع المساحات الميكانيكية الصغيرة.
2. الآلات الصناعية
المخفضات وأجهزة النقل: تُستخدم حلقات القطع الآلي، ومحامل بكرات الإبر ذات الأضلاع ولكن بدون حلقات داخلية، على نطاق واسع في المخفضات، وأنظمة نقل التروس، وغيرها، حيث يمكنها تحمل الأحمال الشعاعية الكبيرة، وتقليل شغل المساحة، وتحسين كفاءة النقل.
معدات الأتمتة: في نظام نقل خطوط الإنتاج الآلية، تُستخدم حلقات القطع الآلي، ومحامل بكرات الإبر ذات الأضلاع ولكن بدون حلقات داخلية، لدعم الأجزاء الدوارة، لضمان دقة واستقرار المعدات.
3. محركات الطائرات
تُستخدم الحلقات المقطوعة آليًا، وهي محامل أسطوانية إبرية ذات أضلاع، ولكن بدون حلقات داخلية، غالبًا في أعمدة التوربينات والتوربينات والأجزاء الدوارة الأخرى في محركات الطائرات لضمان التشغيل السلس عند السرعات العالية وتحمل الأحمال الشعاعية الناتجة عن الدوران عالي السرعة.
4. الغسالة
في نظام المحرك وناقل الحركة في الغسالة، تلعب المحامل الإبرية دورًا في دعم الاحتكاك وتقليله.
