GE..UK-2RS GE..UK

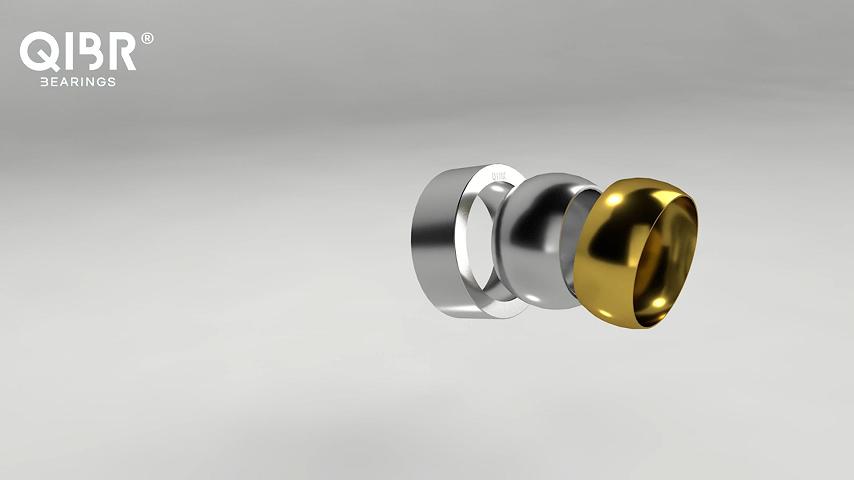

تتميز محامل GE UK 2RS الكروية الشعاعية البسيطة بطبقات انزلاقية خالية من الصيانة وحلقة خارجية ذات شق واحد وخصائص تزييت ذاتية وجوانب محكمة الغلق، وهي مصنوعة من فولاذ محامل متين مع سطح كروي مطلي بالكروم الصلب على الحلقة الداخلية، وتتفوق في تحمل الأحمال الشعاعية والمحورية الثقيلة في اتجاهات مختلفة داخل بيئات متعددة الغبار، مما يضمن الموثوقية والتشغيل ذو الاحتكاك المنخفض.
Standard
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh
Material
GCr15
Innenringdurchmesser
6-300mm
Außenringdurchmesser
14-430mm
Gewicht
0.004-75kg
Marke
QIBR/OEM/Neutral
Verpackung
QIBR/الحزمة الصناعية القياسية/OEM
Anwendungen
أسطوانة هيدروليكية هندسية، آلة تشكيل، آلات بناء، معدات أتمتة، ممتص صدمات سيارات، آلات حفظ المياه
4pn72b11yt293vys669xc2ytdc
33
| رقم. | المنتج | رقم المنتج | (d) عَمود | وَزْن | (B) العرض | (D)القطر الخارجي |
|---|---|---|---|---|---|---|
| 1 |
|
GE6UK | 0.236"/6 mm | 0.009 lbs | 0.236"/6 mm | 0.551"/14 mm |
| 2 |
|
GE8UK | 0.315"/8 mm | 0.015 lbs | 0.315"/8 mm | 0.630"/16 mm |
| 3 |
|
GE10UK | 0.394"/10 mm | 0.024 lbs | 0.354"/9 mm | 0.748"/19 mm |
| 4 |
|
GE12UK | 0.472"/12 mm | 0.035 lbs | 0.394"/10 mm | 0.866"/22 mm |
| 5 |
|
GE15UK | 0.591"/15 mm | 0.055 lbs | 0.472"/12 mm | 1.024"/26 mm |
| 6 |
|
GE17UK | 0.669"/17 mm | 0.084 lbs | 0.551"/14 mm | 1.181"/30 mm |
| 7 |
|
GE20UK | 0.787"/20 mm | 0.135 lbs | 0.630"/16 mm | 1.378"/35 mm |
| 8 |
|
GE25UK | 0.984"/25 mm | 0.243 lbs | 0.787"/20 mm | 1.654"/42 mm |
| 9 |
|
GE30UK | 1.181"/30 mm | 0.309 lbs | 0.866"/22 mm | 1.850"/47 mm |
| 10 |
|
GE17UK2RS | 0.669"/17 mm | 0.084 lbs | 0.551"/14 mm | 1.181"/30 mm |
| 11 |
|
GE20UK2RS | 0.787"/20 mm | 0.135 lbs | 0.630"/16 mm | 1.378"/35 mm |
| 12 |
|
GE25UK2RS | 0.984"/25 mm | 0.243 lbs | 0.787"/20 mm | 1.654"/42 mm |
| 13 |
|
GE30UK2RS | 1.181"/30 mm | 0.309 lbs | 0.866"/22 mm | 1.850"/47 mm |
| 14 |
|
GE35UK2RS | 1.378"/35 mm | 0.485 lbs | 0.984"/25 mm | 2.165"/55 mm |
| 15 |
|
GE40UK2RS | 1.575"/40 mm | 0.662 lbs | 1.102"/28 mm | 2.441"/62 mm |
| 16 |
|
GE45UK2RS | 1.772"/45 mm | 0.882 lbs | 1.260"/32 mm | 2.677"/68 mm |
| 17 |
|
GE50UK2RS | 1.969"/50 mm | 1.191 lbs | 1.378"/35 mm | 2.953"/75 mm |
| 18 |
|
GE60UK2RS | 2.362"/60 mm | 2.205 lbs | 1.732"/44 mm | 3.543"/90 mm |
| 19 |
|
GE70UK2RS | 2.756"/70 mm | 3.308 lbs | 1.929"/49 mm | 4.134"/105 mm |
| 20 |
|
GE80UK2RS | 3.150"/80 mm | 4.851 lbs | 2.165"/55 mm | 4.724"/120 mm |
| 21 |
|
GE90UK2RS | 3.543"/90 mm | 5.954 lbs | 2.362"/60 mm | 5.118"/130 mm |
| 22 |
|
GE100UK2RS | 3.937"/100 mm | 9.482 lbs | 2.756"/70 mm | 5.906"/150 mm |
| 23 |
|
GE110UK2RS | 4.331"/110 mm | 10.36 lbs | 2.756"/70 mm | 6.299"/160 mm |
| 24 |
|
GE120UK2RS | 4.724"/120 mm | 17.64 lbs | 3.347"/85 mm | 7.087"/180 mm |
| 25 |
|
GE140UK2RS | 5.512"/140 mm | 24.26 lbs | 3.543"/90 mm | 8.268"/210 mm |
| 26 |
|
GE160UK2RS | 6.299"/160 mm | 29.77 lbs | 4.134"/105 mm | 9.055"/230 mm |
| 27 |
|
GE180UK2RS | 7.087"/180 mm | 40.79 lbs | 4.134"/105 mm | 10.236"/260 mm |
| 28 |
|
GE200UK2RS | 7.874"/200 mm | 61.74 lbs | 5.118"/130 mm | 11.417"/290 mm |
| 29 |
|
GE220UK2RS | 8.661"/220 mm | 78.28 lbs | 5.315"/135 mm | 12.598"/320 mm |
| 30 |
|
GE240UK2RS | 9.449"/240 mm | 88.20 lbs | 5.512"/140 mm | 13.386"/340 mm |
| 31 |
|
GE260UK2RS | 10.236"/260 mm | 110.25 lbs | 5.906"/150 mm | 14.567"/370 mm |
| 32 |
|
GE280UK2RS | 11.024"/280 mm | 141.12 lbs | 6.102"/155 mm | 15.748"/400 mm |
| 33 |
|
GE300UK2RS | 11.811"/300 mm | 165.38 lbs | 6.496"/165 mm | 16.929"/430 mm |
محامل كروية مسطحة QIBR GE..UK، سلسلة GE..UK-2RS، ميزات ومزايا
تحل محامل QIBR الكروية المسطحة GE..UK، سلسلة GE..UK-2RS العديد من المشاكل الرئيسية في مختلف المجالات، وخاصة في الجوانب التالية:
1. القدرة على الحركة في اتجاهات متعددة
تم تصميم محامل QIBR الكروية البسيطة GE..UK، سلسلة GE..UK-2RS عادةً لتكون قادرة على الدوران أو التذبذب في اتجاهات متعددة، وبالتالي فهي مناسبة جدًا للمناسبات التي تتطلب الحركة الزاوية. إنها قادرة على السماح بحركة زاوية نسبية أكبر بين مكونين مترابطين.
2. قدرة تحمل عالية
تتحمل محامل QIBR الكروية من سلسلة GE..UK، GE..UK-2RS أحمالاً شعاعية ومحورية كبيرة. يتيح لها تصميمها الكروي توزيع القوى الكبيرة وحملها بفعالية، لذا يمكن استخدامها في بيئات العمل عالية الكثافة. ممتازة أداء.
3. مقاومة قوية للتآكل
تستخدم محامل QIBR الكروية البسيطة من سلسلة GE..UK وGE..UK-2RS مواد مقاومة للتآكل يمكنها تقليل معامل الاحتكاك بشكل فعال وتحسين مقاومة التآكل للمحامل. بعض المحامل الكروية المركبة لا تتطلب حتى التشحيم وهي مناسبة لبيئات العمل القاسية.
4. قدرة قوية على التكيف
يمكن لمحامل QIBR الكروية البسيطة GE..UK، سلسلة GE..UK-2RS التكيف مع ظروف العمل والبيئات المختلفة، بما في ذلك التغيرات في درجات الحرارة والرطوبة والمواد الملوثة والغبار.
محامل كروية QIBR من سلسلة GE..UK، GE..UK-2RS، تحسين الأداء والحلول
1. تحسين مواد التشحيم
حدد زيت التشحيم أو الشحم المناسب، وقم بإجراء الإضافات والمزائج المناسبة لتقليل الاحتكاك وتحسين مقاومة التآكل.
2. تحسين مسار السباق
تحسين هندسة مسار السباق للحلقات الداخلية والخارجية، مثل زيادة دقة مسار السباق، وتحسين تشطيب السطح، وتقليل الاحتكاك، وتقليل فقدان الطاقة، وبالتالي تحسين كفاءة تشغيل المحمل.
3. التصنيع الدقيق والتحكم في التسامح
من خلال التصنيع الدقيق والتحكم الصارم في التسامح، يتم ضمان أن يكون الهيكل الداخلي للمحمل الكروي أكثر سلاسة ودقة. يمكن أن تعمل التصنيع الدقيق على تقليل الاحتكاك غير الضروري بشكل فعال، وتحسين كفاءة العمل، وتخفيف تأثير الأحمال غير المتوازنة.
4. زيادة مساحة توزيع الحمل
من خلال تحسين تصميم سطح التلامس للمحمل الكروي وزيادة مساحة توزيع الحمل، يمكن تقليل تركيز الإجهاد المحلي، ويمكن تحسين قدرة تحمل الحمل، ويمكن إطالة عمر الخدمة.
مجالات التطبيقات الرئيسية لمحامل QIBR الكروية المسطحة GE..UK، سلسلة GE..UK-2RS
1. صناعة السيارات
نظام التعليق: في نظام تعليق السيارة، غالبًا ما يتم استخدام المحامل الكروية لتوصيل الأجزاء المتحركة بين العجلات وجسم السيارة، ويمكنها التكيف مع الأحمال والحركات الديناميكية المختلفة.
نظام التوجيه: يستخدم لرؤوس كرة التوجيه وحوامل رأس الكرة والمكونات الأخرى لضمان تعديل مرن للاتجاه.
ضبط المقعد: يتم استخدام المحامل الكروية المسطحة في آليات ضبط مقاعد السيارة، مما يسمح للمقاعد بالتحرك بسلاسة ومرونة.
2. الفضاء الجوي
عجلات هبوط الطائرات: تعتبر المحامل الكروية مكونات ربط مهمة في عجلات هبوط الطائرات، حيث تساعد الطائرة على تحمل الأحمال الضخمة وتوفير حركة مرنة أثناء الإقلاع والهبوط.
3. الآلات الزراعية
الآلات الزراعية: في الآلات الزراعية مثل الجرارات والحصادات والرشاشات وما إلى ذلك، يتم استخدام المحامل الكروية المسطحة لتحمل الأحمال العالية ومقاومة درجات الحرارة العالية ومقاومة التآكل لضمان استقرار المعدات.
نظام النقل: مكونات النقل المستخدمة في الآلات والمعدات الزراعية لنقل ونقل الطاقة.
4. آلات البناء
الرافعات والحفارات: تستخدم المحامل الكروية على نطاق واسع في الأجزاء المتحركة من الرافعات والحفارات وغيرها من المعدات لمساعدة المفاصل والأجزاء الدوارة على التحرك بمرونة وتحمل أحمال العمل المعقدة.
الرافعات الشوكية والرافعات: في هذه الآلات، يتم استخدام المحامل الكروية لتوصيل أو دعم الأجزاء الدوارة والرافعة وغيرها من الأجزاء المتحركة لتحسين كفاءة العمل.
