GE..SX

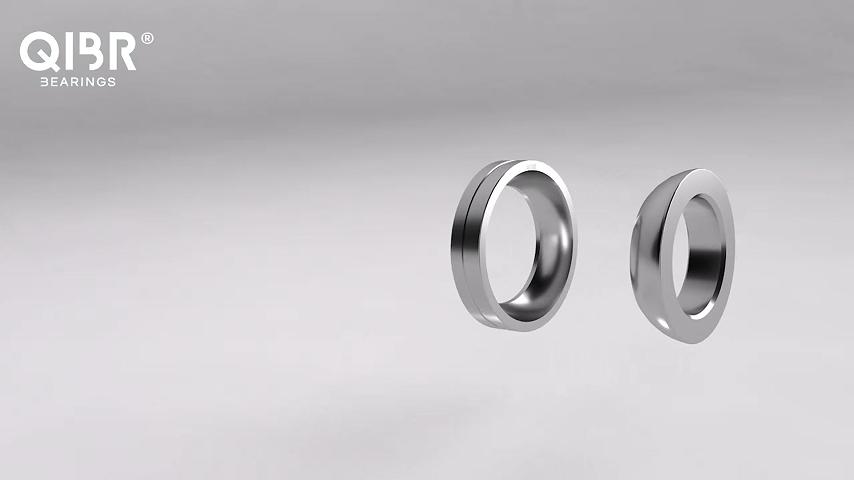

محامل كروية عادية من GE، مصنوعة من فولاذ محامل GCr15 مع حلقات داخلية وخارجية مطفأة ومفسفتة، تتميز بأخاديد زيتية وأسطوانات وفتحات محورية وتزييت مسحوق MoS2، مما يوفر مقاومة فائقة للتآكل والتآكل، وقدرات محاذاة ذاتية، مثالية للآلات التي تتحمل أحمالًا شعاعية ومحورية ثقيلة ضمن نطاق مقيد، ومناسبة للتركيبات التي تتطلب تكاملاً سلسًا بين المثبت والحلقات الداخلية.
Standard
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh
Material
GCr15
Innenringdurchmesser
25-200mm
Außenringdurchmesser
47-310mm
Gewicht
0.13-23kg
Marke
QIBR/OEM/Neutral
Verpackung
QIBR/الحزمة الصناعية القياسية/OEM
Anwendungen
أسطوانة هيدروليكية هندسية، آلة تشكيل، آلات بناء، معدات أتمتة، ممتص صدمات سيارات، آلات حفظ المياه
4f6tjwjd1jvsd1b8w6jxkb03nw
24
| رقم. | المنتج | رقم المنتج | (d) عَمود | وَزْن | (D)القطر الخارجي | (B) العرض |
|---|---|---|---|---|---|---|
| 1 |
|
GE25SX | 0.984"/25 mm | 0.287 lbs | 1.85"/47 mm | 0.551"/14 mm |
| 2 |
|
GE28SX | 1.102"/28 mm | 0.375 lbs | 2.047"/52 mm | 0.591"/15 mm |
| 3 |
|
GE30SX | 1.181"/30 mm | 0.463 lbs | 2.165"/55 mm | 0.630"/16 mm |
| 4 |
|
GE35SX | 1.378"/35 mm | 0.595 lbs | 2.441"/62 mm | 0.669"/17 mm |
| 5 |
|
GE40SX | 1.575"/40 mm | 0.706 lbs | 2.677"/68 mm | 0.709"/18 mm |
| 6 |
|
GE45SX | 1.772"/45 mm | 0.904 lbs | 2.953"/75 mm | 0.748"/19 mm |
| 7 |
|
GE50SX | 1.969"/50 mm | 0.992 lbs | 3.150"/80 mm | 0.748"/19 mm |
| 8 |
|
GE55SX | 2.165"/55 mm | 1.477 lbs | 3.543"/90 mm | 0.866"/22 mm |
| 9 |
|
GE60SX | 2.362"/60 mm | 1.588 lbs | 3.740"/95 mm | 0.866"/22 mm |
| 10 |
|
GE65SX | 2.559"/65 mm | 1.676 lbs | 3.937"/100 mm | 0.866"/22 mm |
| 11 |
|
GE70SX | 2.756"/70 mm | 2.205 lbs | 4.331"/110 mm | 0.945"/24 mm |
| 12 |
|
GE80SX | 3.150"/80 mm | 3.308 lbs | 4.921"/125 mm | 1.063"/27 mm |
| 13 |
|
GE90SX | 3.543"/90 mm | 4.631 lbs | 5.512"/140 mm | 1.181"/30 mm |
| 14 |
|
GE100SX | 3.937"/100 mm | 5.072 lbs | 5.906"/150 mm | 1.181"/30 mm |
| 15 |
|
GE110SX | 4.331"/110 mm | 7.938 lbs | 6.693"/170 mm | 1.417"/36 mm |
| 16 |
|
GE120SX | 4.724"/120 mm | 8.600 lbs | 7.087"/180 mm | 1.417"/36 mm |
| 17 |
|
GE130SX | 5.118"/130 mm | 13.010 lbs | 7.874"/200 mm | 1.654"/42 mm |
| 18 |
|
GE140SX | 5.512"/140 mm | 13.892 lbs | 8.268"/210 mm | 1.654"/42 mm |
| 19 |
|
GE150SX | 5.906"/150 mm | 16.979 lbs | 8.858"/225 mm | 1.772"/45 mm |
| 20 |
|
GE160SX | 6.299"/160 mm | 20.727 lbs | 9.449"/240 mm | 1.890"/48 mm |
| 21 |
|
GE170SX | 6.693"/170 mm | 26.460 lbs | 10.236"/260 mm | 2.126"/54 mm |
| 22 |
|
GE180SX | 7.087"/180 mm | 37.485 lbs | 11.024"/280 mm | 2.402"/61 mm |
| 23 |
|
GE190SX | 7.480"/190 mm | 39.690 lbs | 11.417"/290 mm | 2.402"/61 mm |
| 24 |
|
GE200SX | 7.874"/200 mm | 49.613 lbs | 12.205"/310 mm | 2.598"/66 mm |
ميزات ومزايا المحامل الكروي العادي QIBR من سلسلة GE..SX
محمل كروي عادي QIBR من سلسلة GE..SX يحل العديد من المشاكل الرئيسية في مختلف المجالات، وخاصة في الجوانب التالية:
1. القدرة على الحركة في اتجاهات متعددة
تم تصميم محامل QIBR الكروية من سلسلة GE..SX عادةً لتكون قادرة على الدوران أو التذبذب في اتجاهات متعددة، وبالتالي فهي مناسبة جدًا للمناسبات التي تتطلب الحركة الزاوية. إنها قادرة على السماح بحركة زاوية نسبية أكبر بين مكونين مترابطين.
2. قدرة تحمل عالية
يمكن لمحمل QIBR الكروي من سلسلة GE..SX أن يتحمل حمولة شعاعية ومحورية كبيرة. يمكن لتصميمه الكروي توزيع القوى الكبيرة وحملها بفعالية، وبالتالي فهو يعمل بشكل جيد في بيئات العمل عالية الكثافة.
3. مقاومة قوية للتآكل
يعتمد محمل QIBR الكروي البسيط من سلسلة GE..SX على مواد مقاومة للتآكل، والتي يمكنها تقليل معامل الاحتكاك بشكل فعال وتحسين مقاومة التآكل للمحمل. بعض المحامل الكروية المركبة لا تتطلب حتى التشحيم وهي مناسبة لبيئات العمل القاسية.
4. قدرة قوية على التكيف
يمكن لمحامل QIBR الكروية البسيطة من سلسلة GE..SX التكيف مع ظروف العمل والبيئات المختلفة، بما في ذلك التغيرات في درجات الحرارة والرطوبة والمواد الملوثة والغبار.
تحسين أداء محامل QIBR الكروي البسيط من سلسلة GE..SX والحلول
1. تحسين مواد التشحيم
اختر زيت التشحيم أو الشحم المناسب، وقم بإجراء الإضافات والمزائج المناسبة لتقليل الاحتكاك وتحسين مقاومة التآكل.
2. تحسين مسار السباق
تحسين هندسة مسار السباق للحلقات الداخلية والخارجية، مثل زيادة دقة مسار السباق، وتحسين تشطيب السطح، وتقليل الاحتكاك، وتقليل فقدان الطاقة، وبالتالي تحسين كفاءة تشغيل المحمل.
3. التصنيع الدقيق والتحكم في التسامح
: من خلال التصنيع الدقيق والتحكم الصارم في التسامح، يتم ضمان أن يكون الهيكل الداخلي للمحمل الكروي أكثر سلاسة ودقة. يمكن أن تعمل التصنيع الدقيق على تقليل الاحتكاك غير الضروري بشكل فعال، وتحسين كفاءة العمل، وتخفيف تأثير الأحمال غير المتوازنة.
4. زيادة مساحة توزيع الحمل
من خلال تحسين تصميم سطح التلامس للمحمل الكروي وزيادة مساحة توزيع الحمل، يمكن تقليل تركيز الإجهاد المحلي، ويمكن تحسين قدرة تحمل الحمل ويمكن إطالة عمر الخدمة.
مجالات التطبيق الرئيسية لمحامل QIBR الكروية المسطحة من سلسلة GE..SX
1. صناعة السيارات
نظام التعليق: في نظام تعليق السيارة، غالبًا ما يتم استخدام المحامل الكروية لتوصيل الأجزاء المتحركة بين العجلات وجسم السيارة، ويمكنها التكيف مع الأحمال والحركات الديناميكية المختلفة.
نظام التوجيه: يستخدم لرؤوس كرة التوجيه وحوامل رأس الكرة والمكونات الأخرى لضمان تعديل مرن للاتجاه.
ضبط المقعد: يتم استخدام المحامل الكروية المسطحة في آليات ضبط مقاعد السيارة، مما يسمح للمقاعد بالتحرك بسلاسة ومرونة.
2. مغزل الآلة
تحتاج مغازل أدوات الماكينة عادةً إلى تحمل ظروف العمل عالية الدقة والسرعة العالية والحمل العالي. يمكن للمحامل الكروية أن تتحمل بشكل فعال الأحمال المشتركة (أي الأحمال الشعاعية والمحورية المتزامنة) لضمان استقرار ودقة المغزل.
3. الآلات الزراعية
الآلات الزراعية: في الآلات الزراعية مثل الجرارات والحصادات والرشاشات وما إلى ذلك، يتم استخدام المحامل الكروية المسطحة لتحمل الأحمال العالية ومقاومة درجات الحرارة العالية ومقاومة التآكل لضمان استقرار المعدات.
نظام النقل: مكونات النقل المستخدمة في الآلات والمعدات الزراعية لنقل ونقل الطاقة.
4. آلات البناء
الرافعات والحفارات: تستخدم المحامل الكروية على نطاق واسع في الأجزاء المتحركة من الرافعات والحفارات وغيرها من المعدات لمساعدة المفاصل والأجزاء الدوارة على التحرك بمرونة وتحمل أحمال العمل المعقدة.
الرافعات الشوكية والرافعات: في هذه الآلات، يتم استخدام المحامل الكروية لتوصيل أو دعم الأجزاء الدوارة والرافعة وغيرها من الأجزاء المتحركة لتحسين كفاءة العمل.
