محامل دفع أسطوانية / أسطوانية إبرية

محامل دفع أسطوانية / أسطوانية إبرية

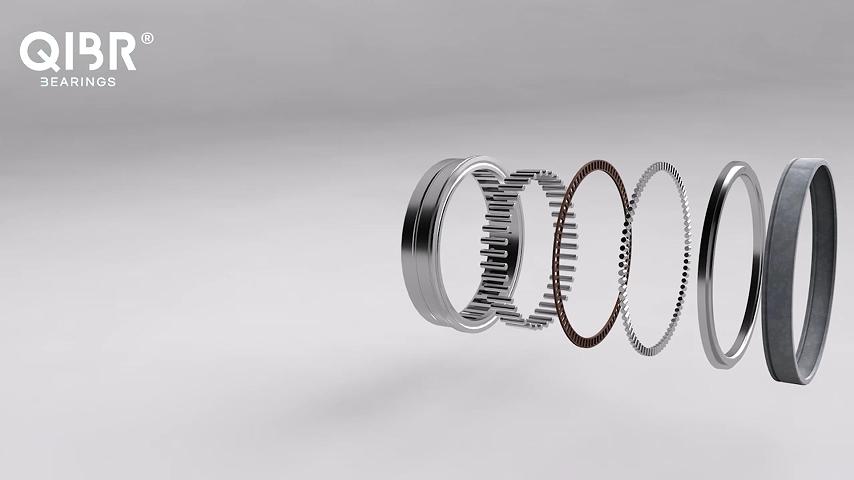

تتكون هذه المحامل من محامل أسطوانية ذات أسطوانة إبرة شعاعية ومحامل أسطوانية ذات أسطوانة دفع، وهي مصممة بدون حلقة داخلية ولكن يمكن استخدامها مع حلقة داخلية عندما لا يمكن تقوية العمود وطحنه. يمكنها فقط تحمل الأحمال المحورية وتحديد موقع العمود محوريًا في اتجاه واحد. بالنسبة للأعمدة القصيرة وعندما يكون التغير في الطول بسبب التمدد الحراري صغيرًا نسبيًا، يمكن تركيبها في تكوين ظهرًا لظهر.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Material

GCr15

Marke

QIBR/OEM/Neutral

Anwendungen

صناعة السيارات، صناعة الطيران، الآلات الصناعية، معدات البناء والزراعة، الأجهزة المنزلية، الصناعة البحرية، المعدات الطبية، إلخ

4rde80ndypynrxb3vey6918vme

18

المرشحات

رقم. المنتج رقم المنتج (Fw)القطر تحت البكرات تحديد السرعة (C)العرض كتلة (D)القطر الخارجي
1 NKXR NKXR 15 15 mm 8500 rpm 23 mm 0.042 kg 24 mm
2 NKXR NKXR 15 Z 15 mm 8500 rpm 23 mm 0.045 kg 24 mm
3 NKXR NKXR 17 17 mm 8500 rpm 25 mm 0.05 kg 26 mm
4 NKXR NKXR 17 Z 17 mm 8500 rpm 25 mm 0.053 kg 26 mm
5 NKXR NKXR 20 20 mm 7500 rpm 30 mm 0.08 kg 30 mm
6 NKXR NKXR 20 Z 20 mm 7500 rpm 30 mm 0.084 kg 30 mm
7 NKXR NKXR 25 25 mm 6300 rpm 30 mm 0.12 kg 37 mm
8 NKXR NKXR 25 Z 25 mm 6300 rpm 30 mm 0.13 kg 37 mm
9 NKXR NKXR 30 30 mm 6000 rpm 30 mm 0.14 kg 42 mm
10 NKXR NKXR 30 Z 30 mm 6000 rpm 30 mm 0.14 kg 42 mm
11 NKXR NKXR 35 35 mm 5600 rpm 30 mm 0.16 kg 47 mm
12 NKXR35Z/ NKXR35Z 35 mm 5600 rpm 30 mm 0.17 kg 47 mm
13 NKXR NKXR 40 40 mm 5000 rpm 32 mm 0.2 kg 52 mm
14 NKXR NKXR 40 Z 40 mm 5000 rpm 32 mm 0.21 kg 52 mm
15 NKXR NKXR 45 45 mm 4500 rpm 32 mm 0.24 kg 58 mm
16 NKXR NKXR 45 Z 45 mm 4500 rpm 32 mm 0.26 kg 58 mm
17 NKXR NKXR 50 50 mm 4300 rpm 35 mm 0.27 kg 62 mm
18 NKXR NKXR 50 Z 50 mm 4300 r/min 35 mm 0.29 kg 62 mm

خصائص ومزايا محامل تركيبة أسطوانة الإبرة QIBR وأسطوانة الدفع الأسطوانية

تحل محامل الإبرة الأسطوانية الدفعية QIBR العديد من المشاكل الرئيسية في مختلف المجالات، وخاصة في الجوانب التالية:

1. قدرة تحمل الأحمال المركبة

يمكن للمحمل المشترك أن يتحمل الأحمال الشعاعية والمحورية في نفس الوقت وهو مناسب للبيئات المعقدة حيث يعمل الحملان في وقت واحد أثناء التشغيل، وخاصة للتطبيقات التي تحتاج إلى تحمل عزم الدوران والقوة الشعاعية.

2. توفير المساحة وتبسيط التصميم

نظرًا لأن هذا المحمل المركب يتحمل الأحمال الشعاعية والمحورية، فإن التصميم لا يتطلب عادةً استخدام محامل متعددة لمشاركة أنواع مختلفة من الأحمال، وبالتالي توفير مساحة التثبيت.

في بعض التصميمات المدمجة، يمكن أن يؤدي استخدام هذا المحمل المركب إلى تبسيط عملية التجميع بشكل كبير، وتقليل عدد الأجزاء، وتقليل تكاليف التصنيع والصيانة.

3. قدرة قوية على التكيف

يمكن لمحامل مجموعة أسطوانات الإبرة وأسطوانات الدفع أن تتكيف مع بيئات العمل المعقدة، ويمكنها العمل بشكل طبيعي في ظل ظروف الحمل العالي والاهتزاز والصدمة وما إلى ذلك، ويمكنها التكيف مع تغييرات الحمل في اتجاهات مختلفة.

تحسين أداء محمل مجموعة أسطوانة الإبرة QIBR وأسطوانة الدفع الأسطوانية والحل

1. مواد محسنة

اختيار المواد عالية الأداء: إن استخدام المواد ذات الصلابة العالية ومقاومة التآكل ومقاومة التآكل يمكن أن يحسن بشكل كبير من متانة واستقرار المحامل.

2. تحسين تصميم القفص

تحسين هيكل القفص: تم تحسين تصميم هيكل القفص لتحقيق ترتيب أفضل لأسطوانة الإبرة وتوزيع الحمل بشكل موحد. إن تحسين هيكل القفص يمكن أن يقلل من الاصطدام المتبادل بين بكرات الإبرة ويحسن استقرار التشغيل والكفاءة.

3. تحسين أداء التشحيم

مواد تشحيم فعالة: استخدم الشحم أو زيت التشحيم الأكثر ملاءمة للبيئات ذات درجات الحرارة العالية والضغط العالي لضمان أن زيت التشحيم يمكنه الحفاظ على أداء مستقر تحت العمل طويل الأمد، وبالتالي تقليل احتكاك المحمل وتحسين المتانة.

4. تحسين الدقة

تكنولوجيا التصنيع الدقيق: من خلال تحسين دقة التصنيع وتقليل الأخطاء بين مكونات المحمل، يتم ضمان أن يكون الاتصال بين بكرة الإبرة والقفص أكثر اتساقًا واستقرارًا. لا يؤدي هذا إلى تحسين أداء المحمل فحسب، بل يؤدي أيضًا إلى إطالة عمر الخدمة وتقليل الضوضاء والاهتزاز.

مجالات التطبيق الرئيسية لمحامل تركيبة أسطوانة الإبرة QIBR وأسطوانة الدفع الأسطوانية

1. ناقل حركة أوتوماتيكي

في ناقل الحركة الأوتوماتيكي، يتم استخدام هذا النوع من المحامل لتحمل الأحمال المحورية والشعاعية الكبيرة لضمان التشغيل السلس لناقل الحركة.

2. أدوات آلية عالية الدقة

في أدوات الآلات ذات التحكم الرقمي بالكمبيوتر الدقيقة، وخاصة أجزاء المغزل عالية السرعة، يتم استخدام المحامل المدمجة لتوفير صلابة عالية ودقة عالية لضمان دقة التصنيع واستقرار أداة الآلة.

3. الذراع الروبوتية

في الروبوتات الصناعية، وخاصة في المفاصل التي تحتاج إلى تحمل أحمال عالية، يمكن للمحامل المدمجة توفير قدرة تحمل عزم دوران أعلى لضمان مرونة واستقرار الذراع الروبوتية.

4. معدات دوارة عالية السرعة

على سبيل المثال، في معدات الرياضة الراقية مثل التزلج والسباق والإبحار، يمكن للمحامل المدمجة توفير التحكم الدقيق في الدوران والاستقرار لضمان الأداء الرياضي والسلامة.
