محامل أسطوانية متكاملة ذات الصفين

محامل أسطوانية متكاملة ذات الصفين

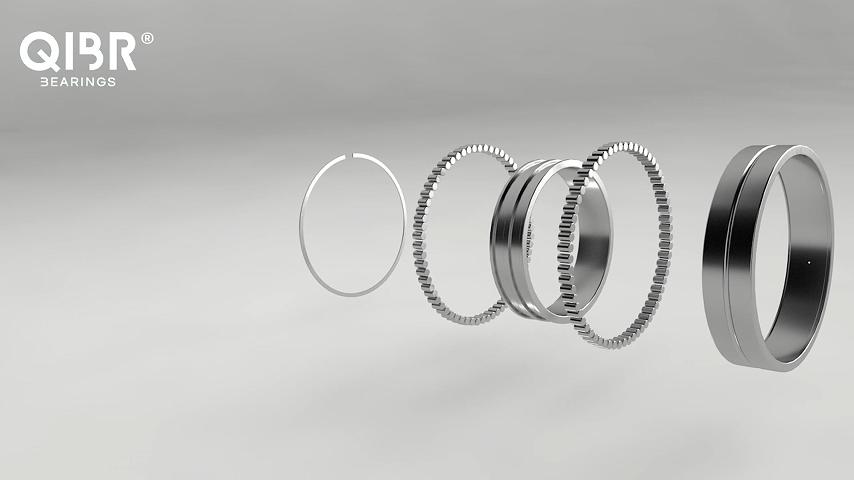

المحامل الأسطوانية ذات الصفين الكاملين هي محامل متخصصة مصممة لاستيعاب الأحمال الشعاعية العالية مع توفير أقصى قدر من دعم العمود. وهي تتكون من صفين من الأسطوانات الأسطوانية بدون قفص، مما يسمح لها بحمل أحمال أثقل بكثير مقارنة بالمحامل ذات الأقفاص.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh,DIN / VDEh

Material

GCr15/100Cr6/محامل فولاذية

Innenringdurchmesser

25-190mm

Außenringdurchmesser

47-260mm

Gewicht

0.23-31.5kg

Marke

QIBR/OEM/Neutral

Verpackung

QIBR/الحزمة الصناعية القياسية/OEM

Anwendungen

تُستخدم عادةً في التطبيقات الثقيلة حيث توجد أحمال شعاعية عالية، مثل علب التروس الصناعية ومصانع الدرفلة والمحركات الكهربائية الكبيرة.

4r2erev4bdv46xkx81krdymkds

83

المرشحات

رقم. المنتج رقم المنتج (d) القطر الداخلي (D)القطر الخارجي كتلة (B) العرض
1 NNCF NNCF 5005 CV 25 mm 47 mm 0.23 kg 30 mm
2 NNCF NNCF 5006 CV 30 mm 55 mm 0.35 kg 34 mm
3 NNCF NNCF 5007 CV 35 mm 62 mm 0.46 kg 36 mm
4 NNCF NNCF 5008 CV 40 mm 68 mm 0.56 kg 38 mm
5 NNCF NNCF 5009 CV 45 mm 75 mm 0.71 kg 40 mm
6 NNCF NNCF 5010 CV 50 mm 80 mm 0.76 kg 40 mm
7 NNCF NNCF 5011 CV 55 mm 90 mm 1.15 kg 46 mm
8 NNCF NNCF 4912 CV 60 mm 85 mm 0.48 kg 25 mm
9 NNCL NNCL 4912 CV 60 mm 85 mm 0.47 kg 25 mm
10 NNC NNC 4912 CV 60 mm 85 mm 0.49 kg 25 mm
11 NNCF NNCF 5012 CV 60 mm 95 mm 1.25 kg 46 mm
12 NNCF NNCF 5013 CV 65 mm 100 mm 1.3 kg 46 mm
13 NNCF NNCF 4914 CV 70 mm 100 mm 0.77 kg 30 mm
14 NNCL NNCL 4914 CV 70 mm 100 mm 0.75 kg 30 mm
15 NNC NNC 4914 CV 70 mm 100 mm 0.78 kg 30 mm
16 NNC NNC 4914 CV 70 mm 100 mm 0.78 kg 30 mm
17 NNCF NNCF 5014 CV 70 mm 110 mm 1.85 kg 54 mm
18 NNCF NNCF 5015 CV 75 mm 115 mm 1.95 kg 54 mm
19 NNCF NNCF 4916 CV 80 mm 110 mm 0.87 kg 30 mm
20 NNCL NNCL 4916 CV 80 mm 110 mm 0.85 kg 30 mm
21 NNC NNC 4916 CV 80 mm 110 mm 0.88 kg 30 mm
22 NNCF NNCF 5016 CV 80 mm 125 mm 2.6 kg 60 mm
23 NNCF NNCF 5017 CV 85 mm 130 mm 2.7 kg 60 mm
24 NNCF NNCF 4918 CV 90 mm 125 mm 1.35 kg 35 mm
25 NNCL NNCL 4918 CV 90 mm 125 mm 1.3 kg 35 mm
26 NNC NNC 4918 CV 90 mm 125 mm 1.35 kg 35 mm
27 NNCF NNCF 5018 CV 90 mm 140 mm 3.6 kg 67 mm
28 NNCF NNCF 4920 CV 100 mm 140 mm 1.95 kg 40 mm
29 NNCL NNCL 4920 CV 100 mm 140 mm 1.9 kg 40 mm
30 NNC NNC 4920 CV 100 mm 140 mm 1.95 kg 40 mm
31 NNCF NNCF 5020 CV 100 mm 150 mm 3.95 kg 67 mm
32 NNCF NNCF 4922 CV 110 mm 150 mm 2.1 kg 40 mm
33 NNCL NNCL 4922 CV 110 mm 150 mm 2.1 kg 40 mm
34 NNC NNC 4922 CV 110 mm 150 mm 2.15 kg 40 mm
35 NNCF NNCF 5022 CV 110 mm 170 mm 6.3 kg 80 mm
36 NNCF NNCF 4924 CV 120 mm 165 mm 2.9 kg 45 mm
37 NNCL NNCL 4924 CV 120 mm 165 mm 2.85 kg 45 mm
38 NNC NNC 4924 CV 120 mm 165 mm 2.9 kg 45 mm
39 NNCF NNCF 5024 CV 120 mm 180 mm 6.75 kg 80 mm
40 NNCF NNCF 4926 CV 130 mm 180 mm 3.9 kg 50 mm
41 NNCL NNCL 4926 CV 130 mm 180 mm 3.8 kg 50 mm
42 NNC NNC 4926 CV 130 mm 180 mm 3.95 kg 50 mm
43 NNCF NNCF 5026 CV 130 mm 200 mm 10 kg 95 mm
44 NNCF NNCF 4928 CV 140 mm 190 mm 4.15 kg 50 mm
45 NNCL NNCL 4928 CV 140 mm 190 mm 4.1 kg 50 mm
46 NNC NNC 4928 CV 140 mm 190 mm 4.2 kg 50 mm
47 NNCF NNCF 5028 CV 140 mm 210 mm 11 kg 95 mm
48 NNCF NNCF 4830 CV 150 mm 190 mm 2.8 kg 40 mm
49 NNCL NNCL 4830 CV 150 mm 190 mm 2.7 kg 40 mm
50 NNC NNC 4830 CV 150 mm 190 mm 2.9 kg 40 mm
51 NNCF NNCF 4930 CV 150 mm 210 mm 6.55 kg 60 mm
52 NNCL NNCL 4930 CV 150 mm 210 mm 6.45 kg 60 mm
53 NNC NNC 4930 CV 150 mm 210 mm 6.65 kg 60 mm
54 NNCF NNCF 5030 CV 150 mm 225 mm 13.5 kg 100 mm
55 NNCF NNCF 4832 CV 160 mm 200 mm 3 kg 40 mm
56 NNCL NNCL 4832 CV 160 mm 200 mm 2.9 kg 40 mm
57 NNC NNC 4832 CV 160 mm 200 mm 3.1 kg 40 mm
58 NNCF NNCF 4932 CV 160 mm 220 mm 6.9 kg 60 mm
59 NNCL NNCL 4932 CV 160 mm 220 mm 6.8 kg 60 mm
60 NNC NNC 4932 CV 160 mm 220 mm 7 kg 60 mm
61 NNCF NNCF 5032 CV 160 mm 240 mm 16 kg 109 mm
62 NNCF NNCF 4834 CV 170 mm 215 mm 4 kg 45 mm
63 NNCL NNCL 4834 CV 170 mm 215 mm 3.9 kg 45 mm
64 NNC NNC 4834 CV 170 mm 215 mm 4 kg 45 mm
65 NNCF NNCF 4934 CV 170 mm 230 mm 7.2 kg 60 mm
66 NNCL NNCL 4934 CV 170 mm 230 mm 7.1 kg 60 mm
67 NNC NNC 4934 CV 170 mm 230 mm 7.35 kg 60 mm
68 NNCF NNCF 5034 CV 170 mm 260 mm 23 kg 122 mm
69 NNCF NNCF 4836 CV 180 mm 225 mm 4.2 kg 45 mm
70 NNCL NNCL 4836 CV 180 mm 225 mm 4.1 kg 45 mm
71 NNC NNC 4836 CV 180 mm 225 mm 4.3 kg 45 mm
72 NNCF NNCF 4936 CV 180 mm 250 mm 10.5 kg 69 mm
73 NNCL NNCL 4936 CV 180 mm 250 mm 10.5 kg 69 mm
74 NNC NNC 4936 CV 180 mm 250 mm 11 kg 69 mm
75 NNCF NNCF 5036 CV 180 mm 280 mm 30.5 kg 136 mm
76 NNCF NNCF 4838 CV 190 mm 240 mm 5.5 kg 50 mm
77 NNCL NNCL 4838 CV 190 mm 240 mm 5.3 kg 50 mm
78 NNC NNC 4838 CV 190 mm 240 mm 5.65 kg 50 mm
79 NNCF NNCF 4938 CV 190 mm 260 mm 11 kg 69 mm
80 NNCL NNCL 4938 CV 190 mm 260 mm 11 kg 69 mm
81 NNCL NNCL 4938 CV 190 mm 260 mm 11 kg 69 mm
82 NNC NNC 4938 CV 190 mm 260 mm 11 kg 69 mm
83 NNCF NNCF 5038 CV 190 mm 290 mm 31.5 kg 136 mm

ميزات ومزايا محامل الأسطوانة الكاملة ذات الصف المزدوج QIBR

تحل محامل الأسطوانة الكاملة ذات الصف المزدوج QIBR العديد من المشاكل الرئيسية في مختلف المجالات، وخاصة في الجوانب التالية:

1. محامل أسطوانية كاملة الصفوف من نوع QIBR ذات قدرة تحميل عالية

تحتوي محامل الأسطوانة الكاملة ذات الصف المزدوج QIBR على بكرات أكثر من محامل الأسطوانة العادية، كما أن مساحة التلامس بين البكرات والحلقات الداخلية والخارجية أكبر، مما يمكن المحامل من تحمل الأحمال الشعاعية الأعلى. يعمل التصميم ذو الصف المزدوج على تعزيز قدرته على تحمل الأحمال بشكل أكبر، مما يجعله مناسبًا للتطبيقات ذات الأحمال العالية.

2. تتمتع محامل الأسطوانة الكاملة ذات الصف المزدوج من QIBR بأداء ختم ممتاز

محامل أسطوانية كاملة الصفوف مزدوجة QIBR يمكن للهيكل المانع للتسرب أن يمنع بشكل فعال تسرب مواد التشحيم وتسلل المواد الضارة مثل الغبار الخارجي والرطوبة، وبالتالي إطالة عمر الخدمة

3. تتمتع محامل الأسطوانة الكاملة ذات الصف المزدوج من QIBR بصلابة واستقرار ممتازين

تتمتع محامل الأسطوانة الكاملة ذات الصف المزدوج QIBR بتشوه صغير عند التحميل وتظهر صلابة عالية، مما يجعلها مناسبة بشكل خاص للمناسبات التي تتطلب دقة عالية واستقرارًا، مثل مغازل أدوات الماكينة.

4. محامل الأسطوانة الكاملة ذات الصف المزدوج من QIBR تتحكم بشكل فعال في الضوضاء

يمكن للمحامل الأسطوانية الكاملة ذات الصف المزدوج عالية الدقة QIBR تقليل الضوضاء بشكل فعال أثناء التشغيل وتحسين الأداء العام للمعدات من خلال التثبيت الدقيق والتشحيم المناسب ونظام المراقبة المتقدم.

5. محامل الأسطوانة الأسطوانية الكاملة ذات الصف المزدوج من QIBR فعالة للغاية من حيث التكلفة

يسمح تصميم محامل الأسطوانة الأسطوانية ذات الصفين الكاملين من QIBR بتوفير دعم فعال للحمل في مساحة صغيرة نسبيًا. يمكن أن يؤدي استخدام محامل الأسطوانة الأسطوانية ذات الصفين الكاملين من QIBR إلى تقليل التكاليف مع تحسين الصلابة والاستقرار.

تحسين أداء محامل الأسطوانة الكاملة ذات الصف المزدوج QIBR والحلول

1. تحسين أداء الختم

تعتمد محامل الأسطوانة الكاملة ذات الصف المزدوج QIBR على مواد مانعة للتسرب مقاومة لدرجات الحرارة العالية ومقاومة للتآكل ومقاومة للتآكل، والتي يمكنها التكيف بشكل أفضل مع ظروف العمل القاسية وضمان التشغيل المستقر طويل الأمد للمحامل حتى في البيئات القاسية.

2. بكرات مُحسَّنة

يمكن لمحامل الأسطوانة الكاملة ذات الصف المزدوج QIBR تقليل إجهاد التلامس وتحسين سعة التحميل والمتانة من خلال تحسين شكل الأسطوانة. يمكن أن تعمل معالجة سطح الأسطوانة على تقليل الاحتكاك وتحسين دقة التدحرج وسعة التحميل وإطالة عمر خدمة المحمل.

3. تحسين دقة التصنيع

تعتمد محامل الأسطوانة الأسطوانية الكاملة ذات الصف المزدوج QIBR على معدات وتكنولوجيا معالجة متقدمة أجنبية، مثل الطحن الدقيق، والطحن الفائق التشطيب، وما إلى ذلك، لتحسين الدقة الهندسية للحلقات والبكرات الداخلية والخارجية، وتقليل أخطاء المعالجة، وبالتالي تحسين دقة الدوران وخشونة المحامل.

4. تحسين أداء المواد

تعتمد محامل الأسطوانة الكاملة ذات الصف المزدوج من QIBR على تقنية طلاء السطح (مثل الطلاء بالكروم والنترتة وما إلى ذلك) لتحسين مقاومة التآكل ومقاومة التآكل للمحامل، مما يطيل عمر خدمة المحامل بشكل فعال، خاصة عند العمل في البيئات القاسية. يمكن تحسين أداء المحمل بشكل كبير.

مجالات التطبيقات الرئيسية لمحامل الأسطوانة الكاملة ذات الصف المزدوج QIBR

1. آلات التعدين

 مثل مطاحن الكرات، والكسارات، والشاشات المهتزة وغيرها من المعدات. ستولد هذه المعدات أحمالاً شعاعية كبيرة أثناء التشغيل وتتمتع ببيئات عمل قاسية. يمكن لمحامل الأسطوانة الكاملة ذات الصف المزدوج من QIBR أن تتحمل مثل هذه الأحمال العالية بفعالية. لديه مقاومة عالية للتأثير.

2. أدوات الآلات الثقيلة

 في أدوات الآلات الثقيلة عالية الدقة، يتم استخدام محامل الأسطوانة الكاملة ذات الصف المزدوج QIBR لتحمل الأحمال الثقيلة وضمان دقة المعالجة واستقرار الماكينة.

3. معدات الحفر

 في معدات حفر النفط، يتم استخدام محامل الأسطوانة الكاملة ذات الصف المزدوج QIBR لتحمل الحمل العالي وبيئة العمل المعقدة لمنصة الحفر. قادرة على العمل بشكل جيد في ظل الظروف القاسية.

4. صندوق محور القاطرة

 تُستخدم محامل الأسطوانة الكاملة ذات الصف المزدوج QIBR على نطاق واسع في صندوق محور قاطرات السكك الحديدية. يمكن لتصميم هذا المحمل أن يتحمل الأحمال العالية ويمنع بشكل فعال دخول الغبار والرطوبة، وبالتالي زيادة موثوقية المحمل وعمر الخدمة له.
