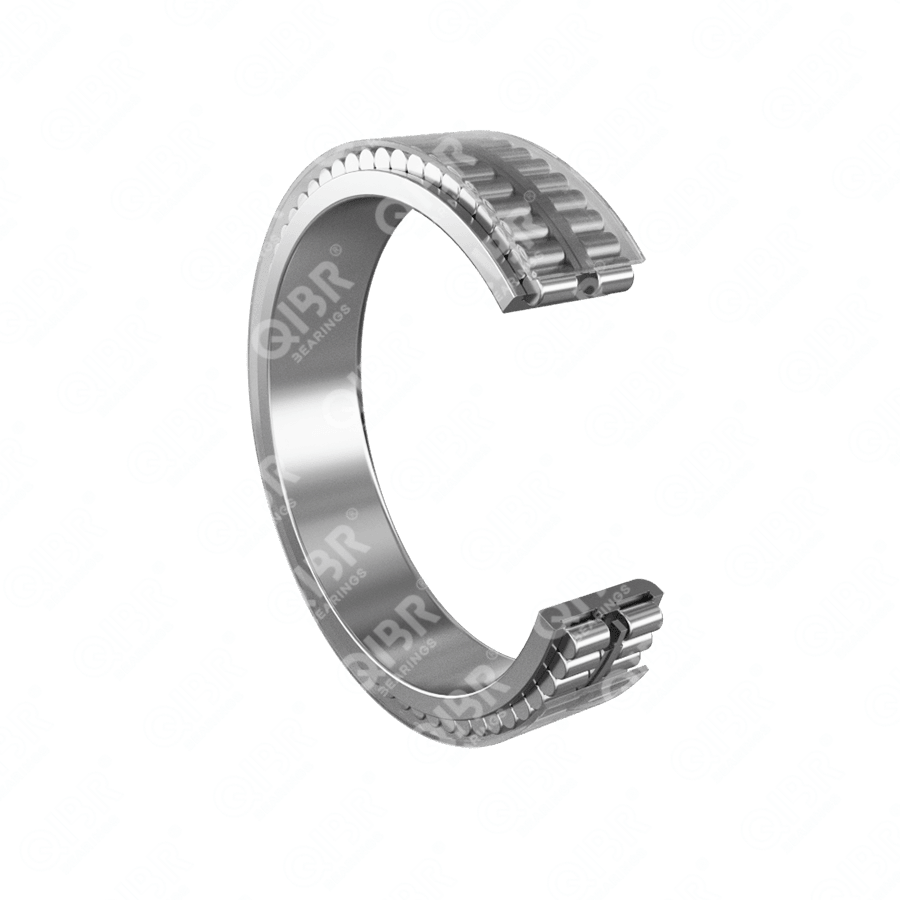

محامل أسطوانية كاملة الصفوف مزدوجة الأسطوانة بدون حلقة خارجية

هذا النوع من المحامل مع بكرات تعمل مباشرة على العمود، توفر هذه المحامل دعمًا وصلابة استثنائيين للعمود، مما يقلل من خطر الانحراف وعدم محاذاة العمود، وخاصة تحت الأحمال الشعاعية الثقيلة.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Material

GCr15/ 100Cr6/ محامل فولاذية

Innenringdurchmesser

18-140mm

Außenringdurchmesser

32.3-197.82mm

Gewicht

Marke

QIBR/OEM/Neutral

Verpackung

QIBR/الحزمة الصناعية القياسية/OEM

Anwendungen

علب التروس، وأدوات الآلات، والآلات الثقيلة، وما إلى ذلك

QIBR اختيار نموذج

المرشحات

(B) العرض

قطر التجويف

(X) عرض مضمار السباق

(Dr) دائرة الغلاف الخارجي

رقم.	رقم المنتج	(B) العرض	قطر التجويف	(X) عرض مضمار السباق	(Dr) دائرة الغلاف الخارجي
1	2699	20.5 mm	18 mm	14.9 mm	32.3 mm
2	2435	30 mm	22 mm	23 mm	36.2 mm
3	2535	22.5 mm	22 mm	17.3 mm	38.75 mm
4	2400	26 mm	24 mm	20 mm	40.25 mm
5	2597	34 mm	24 mm	24 mm	40.25 mm
6	2686	26 mm	25 mm	20 mm	40.25 mm
7	2613	32 mm	25 mm	24 mm	40.25 mm
8	2519	26.5 mm	28 mm	20 mm	43.35 mm
9	2776	34 mm	28 mm	27.6 mm	44.45 mm
10	2594	32 mm	30 mm	27.6 mm	46.4 mm
11	2687	40 mm	30 mm	32 mm	48.25 mm
12	2510	26 mm	30 mm	20 mm	49.6 mm
13	2178	24 mm	30 mm	18 mm	49.6 mm
14	2651	25 mm	30 mm	18.9 mm	49.6 mm
15	2198	26 mm	30 mm	20 mm	49.6 mm
16	2683	30 mm	30 mm	24 mm	49.6 mm
17	2508	25 mm	32 mm	20.5 mm	46.6 mm
18	2183-2439	28 mm	32 mm	22 mm	46.6 mm
19	2668	34 mm	32 mm	27.6 mm	48.24 mm
20	2496	25 mm	32 mm	19.9 mm	51.75 mm
21	2579	29 mm	32 mm	24 mm	51.75 mm
22	2634	29 mm	34 mm	23.6 mm	50.2 mm
23	2434	28 mm	35 mm	22 mm	49.8 mm
24	2488-2723	26.5 mm	35 mm	20.9 mm	52.09 mm
25	2470	36 mm	35 mm	28 mm	55.52 mm
26	2520	36 mm	35 mm	28 mm	55.52 mm
27	2706	36 mm	35 mm	28 mm	55.52 mm
28	2721	27 mm	35 mm	21.33 mm	59.19 mm
29	2528	26.5 mm	35 mm	20.9 mm	64.3 mm
30	2164	28 mm	38 mm	22 mm	55.95 mm
31	2504	29.5 mm	38 mm	21.9 mm	52.95 mm
32	2806	29.5 mm	38 mm	21.9 mm	52.95 mm
33	2464	29.5 mm	38 mm	20.7 mm	54.69 mm
34	2458	29.5 mm	38 mm	21.6 mm	54.69 mm
35	2669	38 mm	38 mm	32 mm	57.91 mm
36	2168	34 mm	40 mm	28 mm	57.81 mm
37	2729	31 mm	40 mm	25.6 mm	60.68 mm
38	2179	28 mm	40 mm	20.9 mm	61.74 mm

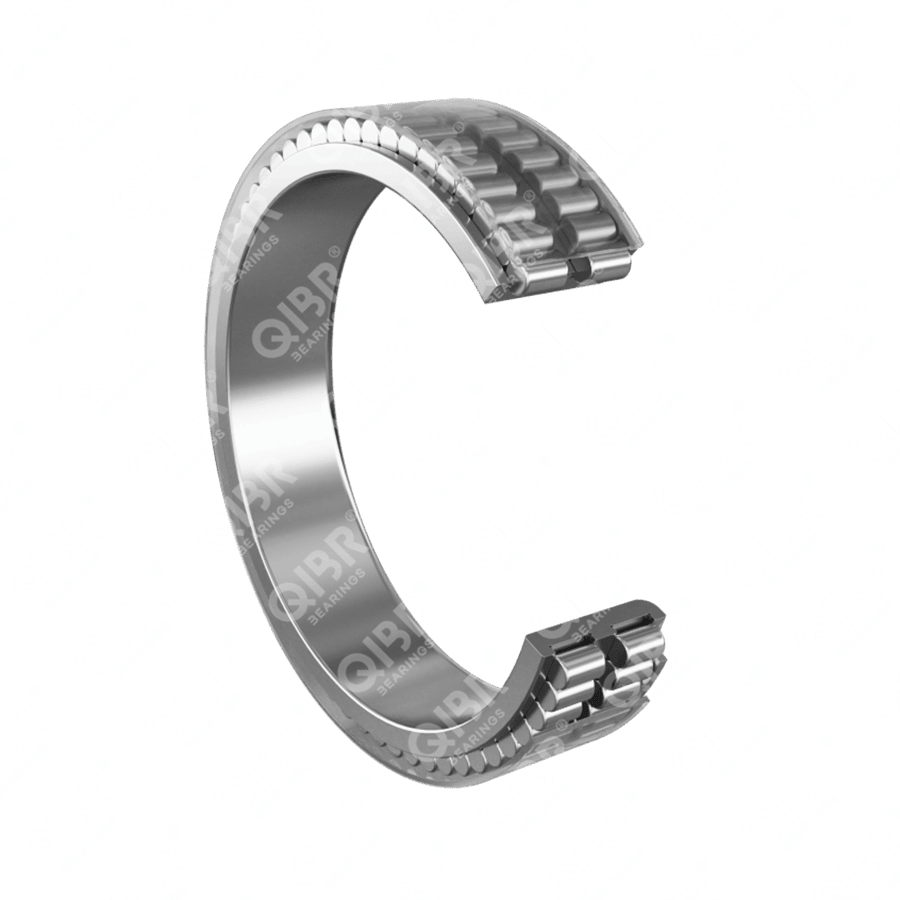

39	2188	28 mm	40 mm	20.9 mm	61.74 mm
40	2180	32 mm	40 mm	24.9 mm	61.74 mm
41	2650	35.5 mm	40 mm	27.6 mm	61.74 mm
42	2506	38 mm	40 mm	30.0 mm	61.74 mm
43	2567	78 mm	40 mm	61.1 mm	75.63 mm
44	2412	37 mm	42 mm	30.9 mm	60.75 mm
45	2777	37 mm	42 mm	31.6 mm	60.75 mm
46	2592	34 mm	44 mm	28 mm	61.6 mm
47	2401	37 mm	44 mm	30.9 mm	62.97 mm
48	2559	32 mm	45 mm	24.9 mm	61.55 mm
49	2425	36 mm	45 mm	28.9 mm	61.55 mm
50	2647	34 mm	45 mm	27.3 mm	65.02 mm
51	2419-2722	37.5 mm	45 mm	28.6 mm	66.85 mm
52	2619	85 mm	45 mm	64.7 mm	83.88 mm
53	2807	45 mm	46 mm	37.3 mm	69.5 mm
54	2530	32 mm	50 mm	25.8 mm	67.28 mm
55	2720	40 mm	50 mm	32.6 mm	67.36 mm
56	2719	40 mm	50 mm	33.3 mm	69.58 mm
57	2492	32 mm	50 mm	24.9 mm	69.67 mm
58	2609	37.5 mm	50 mm	31.4 mm	69.67 mm
59	2590	42.5 mm	50 mm	33.4 mm	69.67 mm
60	2645	31 mm	50 mm	24 mm	72 mm
61	2466	37 mm	50 mm	28.5 mm	72.05 mm
62	2518	39 mm	50 mm	32.5 mm	72.33 mm
63	2190-2465	40 mm	50 mm	33.1 mm	72.33 mm
64	2432-2596	40 mm	50 mm	33.1 mm	72.33 mm
65	2649	40 mm	50 mm	32.5 mm	75.25 mm
66	2798	32 mm	50 mm	26.1 mm	81.45 mm
67	2698	40 mm	55 mm	31.1 mm	76.94 mm
68	2593	41 mm	55 mm	33.8 mm	77.07 mm
69	2191-2444	46 mm	55 mm	39 mm	83.54 mm
70	2509-2685	47 mm	55 mm	40.1 mm	83.54 mm
71	2731	41 mm	55 mm	33.8 mm	85.07 mm
72	2620	100 mm	55 mm	76.7 mm	94.76 mm
73	2558-2674	52 mm	55 mm	42.1 mm	88.85 mm
74	2532-2724	46 mm	60 mm	39.8 mm	83.83 mm
75	2495-2566	47 mm	60 mm	39.8 mm	83.83 mm
76	2799	52 mm	60 mm	42.6 mm	89.8 mm
77	2656	48 mm	65 mm	40.6 mm	89.8 mm
78	2652-2783	46 mm	65 mm	39 mm	93.09 mm
79	2527	58 mm	65 mm	49.6 mm	93.1 mm
80	2617	110 mm	65 mm	83.7 mm	109.66 mm
81	2700-2702	54 mm	70 mm	43.6 mm	95.29 mm
82	2507	54 mm	70 mm	42 mm	100.28 mm
83	2735	31.2 mm	75 mm	53 mm	115.78 mm
84	2640	120 mm	75 mm	90.6 mm	127.55 mm
85	2703	62 mm	80 mm	52 mm	111.76 mm
86	2610	60 mm	80 mm	50 mm	112.75 mm
87	2657	70 mm	80 mm	60 mm	122.1 mm
88	2641	130 mm	80 mm	100.6 mm	141.92 mm
89	2633	70 mm	85 mm	60 mm	121.4 mm
90	2682	60 mm	85 mm	49 mm	121.4 mm
91	2734	72 mm	90 mm	58.7 mm	130.11 mm
92	2642	150 mm	95 mm	118.6 mm	155.87 mm
93	2736	80 mm	110 mm	62 mm	156.13 mm

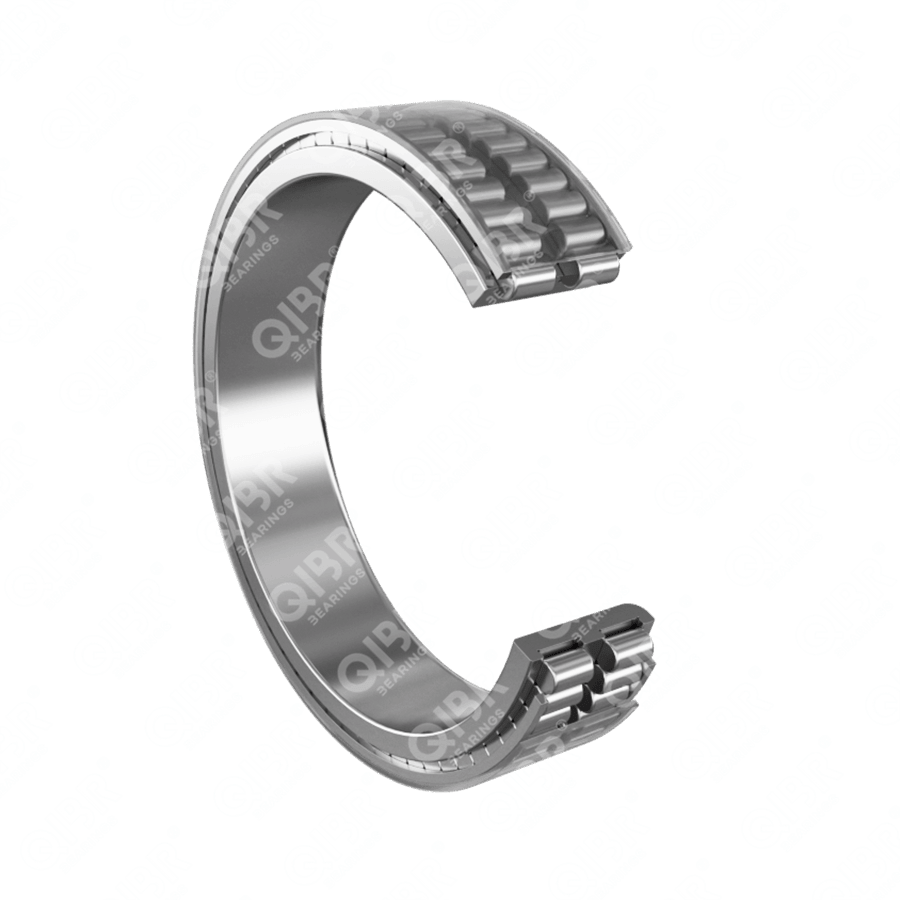

94	2655	95 mm	130 mm	78 mm	183.81 mm
95	2681	95 mm	140 mm	81 mm	197.82 mm

مميزات ومزايا محامل QIBR الأسطوانية ذات الصف المزدوج والمتكاملة بدون حلقة خارجية

تحل محامل QIBR الأسطوانة الأسطوانية الكاملة ذات الصف المزدوج بدون حلقة خارجية العديد من المشاكل الرئيسية في مختلف المجالات، والتي تنعكس بشكل أساسي في الجوانب التالية:

1. محامل أسطوانية كاملة التكميل من صفين من QIBR بدون حلقة خارجية ذات صلابة عالية

محامل أسطوانية QIBR ذات صفين كاملة بدون حلقة خارجية نظرًا للاتصال الكثيف بين الأسطوانة والحلقة الداخلية ، فإن صلابة هذه المحامل قوية نسبيًا ، مما يمكن أن يوفر دعمًا مستقرًا وتشغيلًا دقيقًا.

2. محامل أسطوانية كاملة الصفوف من QIBR بدون حلقة خارجية بتصميم مضغوط

تعتمد QIBR محامل الأسطوانة الأسطوانية الكاملة ذات الصف المزدوج بدون حلقة خارجية على تصميم التعبئة الكاملة، مع عدد كبير من الأسطوانات وحجم شعاعي صغير نسبيًا، والذي يمكن استخدامه في الأماكن ذات المساحة المحدودة.

3. تتمتع محامل الأسطوانة الأسطوانية الكاملة ذات الصف المزدوج من QIBR بدون حلقة خارجية بقدرة عالية على تحمل الأحمال

محامل أسطوانية مكملة كاملة ذات صفين من QIBR بدون حلقة خارجية تلامس كل بكرة سطح الحمل تقريبًا، لذلك يتمتع هذا المحمل بسعة تحمل حمولة عالية جدًا، وهو مناسب بشكل خاص للتطبيقات ذات الأحمال الثقيلة.

4. محامل QIBR أسطوانية مزدوجة الصف كاملة بدون حلقة خارجية توفر المساحة

تتميز محامل QIBR الأسطوانية ذات الصفين الكاملين بدون حلقة خارجية بأنها لا تستخدم حلقة خارجية، بل تتحمل الحمل من خلال التلامس بين الأسطوانة والحلقة الداخلية. هذا التصميم يجعلها أكثر ملاءمةً لبعض التطبيقات ذات المساحات المحدودة.

5. محامل أسطوانية كاملة التكميل ذات صفين من QIBR بدون حلقة خارجية توفر الطاقة

تقلل QIBR محامل الأسطوانة الأسطوانية الكاملة ذات الصف المزدوج بدون حلقة خارجية من الاحتكاك بين الحلقة الخارجية والحلقة الداخلية: يقلل تصميم الاتصال المباشر بين الأسطوانة والحلقة الداخلية من الاحتكاك بين الحلقة الخارجية والحلقة الداخلية، مما يقلل من فقدان الطاقة بشكل أكبر.

تحسين الأداء والحلول لمحامل الأسطوانة الأسطوانية الكاملة ذات الصف المزدوج QIBR بدون حلقة خارجية

1. تحسين مقاومة التآكل

بالنسبة للمحامل التي تحتاج إلى العمل في بيئات قاسية، وخاصة عند استخدامها في بيئات رطبة أو كيميائية أو رذاذ الملح، يمكن لمحامل QIBR الأسطوانة الأسطوانية الكاملة ذات الصف المزدوج بدون حلقة خارجية استخدام الفولاذ المقاوم للصدأ أو مواد أخرى مقاومة للتآكل، أو إجراء معالجة خاصة مقاومة للتآكل على سطح المحامل (مثل الطلاء الكهربائي والطلاء وما إلى ذلك)، وبالتالي إطالة عمر خدمتها.

2. تحسين الأسطوانات

محامل QIBR الأسطوانية ذات الصفين الكاملين بدون حلقة خارجية، تُقلل من إجهاد التلامس، وتُحسّن سعة التحميل، وتُعزز المتانة من خلال تحسين شكل الأسطوانة. كما تُقلل معالجة سطح الأسطوانة الاحتكاك، وتُحسّن دقة الدوران، وسعة التحميل، وتُطيل عمر المحامل.

3. تحسين دقة التصنيع

تتبنى QIBR محامل الأسطوانة الأسطوانية الكاملة ذات الصف المزدوج بدون حلقة خارجية معدات وعمليات معالجة أجنبية متقدمة، مثل الطحن الدقيق، والطحن فائق الدقة، وما إلى ذلك، لتحسين الدقة الهندسية للحلقات والبكرات الداخلية والخارجية، وتقليل أخطاء المعالجة، وبالتالي تحسين دقة الدوران وخشونة المحامل.

4. تحسين مواد التشحيم

تستخدم محامل QIBR الأسطوانية ذات الصفين الكاملين بدون حلقة خارجية مواد تشحيم عالية الأداء (مثل الزيت الاصطناعي، ومواد التشحيم الصلبة، ومواد التشحيم النانوية، إلخ) لتحسين كفاءة التشحيم وتقليل الاحتكاك والتآكل. في البيئات ذات درجات الحرارة العالية، يُعد اختيار مواد التشحيم أمرًا بالغ الأهمية، ويمكن استخدام زيت أو شحم تشحيم مقاوم لدرجات الحرارة العالية والتآكل.

مجالات التطبيقات الرئيسية لمحامل الأسطوانة الأسطوانية الكاملة ذات الصف المزدوج من QIBR بدون حلقة خارجية

1. آلات التعدين

مثل مطاحن الكرات، والكسارات، والغرابيل المهتزة، وغيرها من المعدات. تُولّد هذه المعدات أحمالًا شعاعية كبيرة أثناء التشغيل، وتواجه ظروفًا قاسية. تتحمل محامل QIBR الأسطوانية الكاملة مزدوجة الصف بدون حلقة خارجية هذه الأحمال العالية بكفاءة، وتتميز بمقاومة عالية للصدمات.

2. أدوات آلية ثقيلة

في أدوات الآلات الثقيلة عالية الدقة، يتم استخدام محامل QIBR الأسطوانة الأسطوانية الكاملة ذات الصف المزدوج بدون حلقة خارجية لتحمل الأحمال الثقيلة وضمان دقة المعالجة واستقرار الماكينة.

3. علبة تروس دقيقة

تعتبر QIBR محامل الأسطوانة الأسطوانية الكاملة ذات الصف المزدوج بدون حلقة خارجية مناسبة للمناسبات التي تتطلب سعة تحميل عالية، ولكن بسبب هيكلها التصميمي، فهي لا تزال مناسبة للآلات ذات متطلبات الدقة العالية.

4. توربينات الرياح

في الأجزاء المهمة، مثل المحامل الرئيسية ومحامل علبة التروس في توربينات الرياح، توفر QIBR محامل الأسطوانية ذات الصفين الكاملين بدون حلقة خارجية قدرة ممتازة على تحمل الأحمال. وخصوصًا في بيئات العمل ذات الرياح القوية والأحمال العالية، تضمن هذه المحامل التشغيل طويل الأمد لمعدات طاقة الرياح.
