FCD

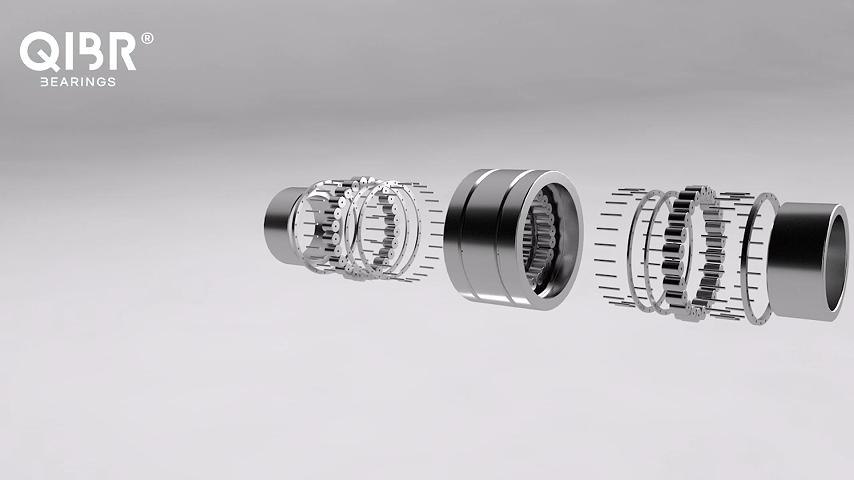

قدرة تحميل عالية وتصميم مضغوط واحتكاك منخفض وصلابة شعاعية عالية ومتانة محسنة تجعل المحامل الأسطوانية ذات الأربعة صفوف تتمتع بالعديد من الخصائص التي تجعلها مناسبة للتطبيقات الشاقة.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Material

GCr15/100Cr6/محامل فولاذية

Marke

QIBR/OEM/Neutral

Anwendungen

صناعة الطيران والفضاء، والروبوتات، والأجهزة الطبية، ومعدات تصنيع أشباه الموصلات، والمعدات البصرية، والآلات الصناعية، والسيارات، وما إلى ذلك

QIBR اختيار نموذج

المرشحات

(D)القطر الخارجي

تصنيف الحمل الديناميكي الأساسي

كتلة

(d) القطر الداخلي

رقم.	رقم المنتج	(D)القطر الخارجي	تصنيف الحمل الديناميكي الأساسي	تصنيف الحمل الديناميكي الأساسي	كتلة	(d) القطر الداخلي
1	FCD6084300	420 mm	2620 KN	6860 KN	128 kg	300 mm
2	FCD6496350	480 mm	6200 KN	10200 KN	225 kg	320 mm
3	FCD6496290	480 mm	3420 KN	7200 KN	186 kg	320 mm
4	FCD6496350A	480 mm	6200 KN	10200 KN	225 kg	320 mm
5	FCD6896350	480 mm	5850 KN	10327 KN	230 kg	340 mm
6	FCD6896350A	480 mm	5850 KN	10327 KN	230 kg	340 mm
7	FCD74104380	520 mm	6550 KN	10600 KN	253 kg	370 mm
8	FCD76108400	540 mm	4630 KN	12600 KN	291 kg	380 mm
9	FCD96136500	680 mm	11000 KN	15600 KN	607 kg	480 mm
10	FCD96140400	700 mm	6600 KN	15100 KN	508 kg	480 mm
11	FCD112164630	820 mm	12600 KN	35800 KN	1134 kg	560 mm
12	FCD114163594	815 mm	11400 KN	29700 KN	1066 kg	570 mm
13	FCD120174640K	870 mm	19300 KN	37700 KN	1286 kg	600 mm
14	FCD138196715	980 mm	15380 KN	55330 KN	1860 kg	690 mm
15	FCD166216710	1080 mm	18000 KN	50000 KN	1764 kg	830 mm
16	FCD170230840/C9	1150 mm	30500 KN	69900 KN	2529 kg	850 mm
17	FCD190260850/YB2	1300 mm	29000 KN	92000 KN	3523 kg	950 mm

ميزات ومزايا محامل الأسطوانة الأسطوانية ذات الأربعة صفوف من سلسلة FCD من QIBR

تحل محامل الأسطوانة ذات الأربعة صفوف من سلسلة FCD من QIBR العديد من المشاكل الرئيسية في مختلف المجالات، وخاصة في الجوانب التالية:

1. محامل أسطوانية رباعية الصفوف من سلسلة FCD ذات الصلابة العالية من QIBR

تتمتع المحامل الأسطوانية ذات الأربعة صفوف من سلسلة FCD من QIBR بصلابة قوية نسبيًا بسبب الاتصال الكثيف بين الأسطوانة والحلقة الداخلية، ويمكنها توفير دعم مستقر وتشغيل دقيق.

2. تتميز محامل الأسطوانة الأسطوانية ذات الأربعة صفوف من سلسلة FCD من QIBR بتصميم مضغوط

تعتمد محامل الأسطوانة QIBR ذات الأربعة صفوف من سلسلة FCD على تصميم مكمل كامل، مع عدد كبير من الأسطوانات وأبعاد شعاعية صغيرة نسبيًا، بحيث يمكن استخدامها في الأماكن ذات المساحة المحدودة.

3. تتمتع محامل الأسطوانة الأسطوانية ذات الأربعة صفوف من سلسلة FCD من QIBR بقدرة تحميل عالية

تلامس كل بكرة من محامل الأسطوانة الأربعة الصفوف من سلسلة FCD من QIBR سطح الحمل تقريبًا، وبالتالي فإن المحامل يتمتع بسعة تحميل عالية جدًا وهو مناسب بشكل خاص للتطبيقات ذات الأحمال الثقيلة.

5. محمل أسطواني رباعي الصفوف من سلسلة FCD من QIBR موفر للطاقة

المحامل أسطواني رباعي الصفوف من سلسلة FCD من QIBR يقلل الاحتكاك بين الحلقة الخارجية والحلقة الداخلية: يقلل تصميم الاتصال المباشر بين الأسطوانة والحلقة الداخلية من الاحتكاك بين الحلقة الخارجية والحلقة الداخلية، مما يقلل بشكل أكبر من فقدان الطاقة.

تحسين أداء سلسلة FCD للمحامل الأسطواني رباعي الصفوف QIBR والحلول

1. تحسين مقاومة التآكل

بالنسبة للمحامل التي تحتاج إلى العمل في بيئات قاسية، وخاصة عند استخدامها في بيئات رطبة أو كيميائية أو رذاذ الملح، يمكن تصنيع محامل الأسطوانة الأسطوانية ذات الأربعة صفوف من سلسلة FCD من الفولاذ المقاوم للصدأ أو مواد أخرى مقاومة للتآكل، أو يمكن إجراء معالجة خاصة يتم تطبيقه على سطح المحامل. معالجة مضادة للتآكل (مثل الطلاء الكهربائي، والطلاء، وما إلى ذلك) لإطالة عمر الخدمة.

2. بكرات مُحسَّنة

يمكن لمحامل الأسطوانة الأسطوانية ذات الأربعة صفوف من سلسلة FCD من QIBR تقليل إجهاد التلامس وتحسين سعة التحميل والمتانة من خلال تحسين شكل الأسطوانة. يمكن أن تعمل معالجة سطح الأسطوانة على تقليل الاحتكاك وتحسين دقة التدحرج وسعة التحميل وإطالة عمر خدمة المحمل.

3. تحسين دقة التصنيع

تتبنى سلسلة FCD من محمل الأسطوانة الأسطوانية رباعي الصفوف من QIBR معدات وتكنولوجيا معالجة متقدمة أجنبية، مثل الطحن الدقيق، والطحن الفائق التشطيب، وما إلى ذلك، لتحسين الدقة الهندسية للحلقات والبكرات الداخلية والخارجية، وتقليل أخطاء المعالجة، وبالتالي تحسين دقة الدوران والخشونة.

4. تحسين مواد التشحيم

تستخدم محامل الأسطوانة ذات الأربعة صفوف من سلسلة FCD من QIBR مواد تشحيم عالية الأداء (مثل الزيت الاصطناعي ومواد التشحيم الصلبة ومواد التشحيم النانوية وما إلى ذلك) لتحسين تأثير التشحيم وتقليل الاحتكاك والتآكل. في البيئات ذات درجات الحرارة المرتفعة، يكون اختيار مواد التشحيم مهمًا بشكل خاص. يمكن استخدام زيت التشحيم أو الشحم المقاوم لدرجات الحرارة المرتفعة والتآكل.

مجالات التطبيقات الرئيسية لمحامل الأسطوانة الأسطوانية ذات الأربعة صفوف من سلسلة FCD من QIBR

1. آلات التعدين

مثل مطاحن الكرات، والكسارات، والشاشات الاهتزازية وغيرها من المعدات. ستولد هذه المعدات أحمالاً شعاعية كبيرة أثناء التشغيل وتتمتع ببيئات عمل قاسية. يمكن لمحامل الأسطوانة الأسطوانية ذات الأربعة صفوف من سلسلة FCD من QIBR أن تتحمل مثل هذه الأحمال العالية بفعالية. ، ولها مقاومة عالية للتأثير.

2. أدوات الآلات الثقيلة

في أدوات الآلات الثقيلة عالية الدقة، يتم استخدام محامل الأسطوانة الأسطوانية ذات الأربعة صفوف من سلسلة FCD من QIBR لتحمل الأحمال الثقيلة وضمان دقة المعالجة واستقرار الماكينة.

3. علبة التروس الدقيقة

تعتبر محامل الأسطوانة الأسطوانية ذات الأربعة صفوف من سلسلة FCD من QIBR مناسبة للتطبيقات التي تتطلب قدرة تحميل عالية، ولكن نظرًا لبنيتها التصميمية، فهي لا تزال مناسبة للاستخدام في الآلات التي تتطلب دقة عالية.

4. توربينات الرياح

في الأجزاء المهمة من توربينات الرياح مثل المحامل الرئيسية ومحامل علبة التروس، توفر محامل الأسطوانة الأسطوانية ذات الأربعة صفوف من سلسلة FCD من QIBR قدرة تحمل حمولة ممتازة. وخاصة في بيئات العمل ذات الرياح القوية والأحمال العالية، فإنه يمكن ضمان التشغيل الطويل الأمد لمعدات طاقة الرياح.
