محامل أسطوانية متكاملة ذات الصف الواحد بدون حلقة خارجية

محامل أسطوانية كاملة الصف بدون حلقة خارجية حيث يتم توجيه الأسطوانات الأسطوانية مباشرة على العمود أو الحلقة الداخلية. تتميز بتصميم أكثر إحكاما وقدرة أعلى على تحمل الأحمال، مما يوفر سعة تحميل شعاعية متزايدة ومقاومة محسنة للصدمات والاهتزازات. بالإضافة إلى ذلك، فإن عدم وجود حلقة خارجية يقلل من الاحتكاك ويسمح بسرعات أعلى وتوزيع أفضل للتزييت. تُستخدم هذه المحامل عادةً في التطبيقات حيث تكون المساحة محدودة، وتحتاج إلى استيعاب الأحمال الشعاعية الثقيلة أو أحمال الصدمات، مثل علب التروس وأدوات الآلات والآلات الثقيلة.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh,DIN / VDEh

Material

GCr15/ 100Cr6/ محامل فولاذية

Innenringdurchmesser

15-485mm

Außenringdurchmesser

27.116-575.13mm

Gewicht

Marke

QIBR/OEM/Neutral

Verpackung

QIBR/الحزمة الصناعية القياسية/OEM

Anwendungen

علب التروس، وأدوات الآلات، والآلات الثقيلة، وما إلى ذلك

QIBR اختيار نموذج

المرشحات

(B) العرض

(Dr) دائرة الغلاف الخارجي

(X) عرض مضمار السباق

قطر التجويف

رقم.	رقم المنتج	(B) العرض	(Dr) دائرة الغلاف الخارجي	(X) عرض مضمار السباق	قطر التجويف
1	2671	14 mm	27.116 mm	8 mm	15 mm
2	2662	19 mm	28.360 mm	13 mm	17 mm
3	2663	20 mm	30.470 mm	13 mm	18 mm
4	2181	13 mm	30.52 mm	8 mm	18 mm
5	2522	19 mm	33.829 mm	15 mm	19 mm
6	2654	18 mm	33.83 mm	10 mm	20 mm
7	2664	20 mm	33.85 mm	13 mm	20 mm
8	2486	16 mm	33.9 mm	10 mm	20 mm
9	2512	14 mm	35.5 mm	8 mm	20 mm
10	2165	16 mm	36.81 mm	9 mm	20 mm
11	2725	19 mm	40.7 mm	12 mm	20 mm
12	2665	23 mm	34.72 mm	16 mm	22 mm
13	2666	23 mm	38.61 mm	16 mm	24 mm
14	2775	25 mm	38.61 mm	18 mm	24 mm
15	2523	24 mm	40.167 mm	19.8 mm	24 mm
16	2625-2794	12 mm	42.51 mm	6 mm	25 mm
17	2404	16 mm	42.51 mm	9 mm	25 mm
18	2193	18 mm	46.52 mm	12 mm	25 mm
19	2678	18 mm	46.52 mm	12 mm	25 mm
20	2767-2795	18 mm	46.52 mm	12 mm	25 mm
21	2785	22 mm	46.52 mm	16 mm	25 mm
22	2726	28 mm	53.55 mm	19 mm	25 mm
23	2667	25 mm	41.8 mm	18 mm	27 mm
24	2405	19 mm	49.6 mm	10 mm	30 mm
25	2529	14 mm	50.74 mm	7.5 mm	30 mm
26	2524	31 mm	54.001 mm	25 mm	30 mm
27	2677	20 mm	55.19 mm	14 mm	30 mm
28	2676	23 mm	63.97 mm	15 mm	35 mm
29	2707	35 mm	73.02 mm	26 mm	35 mm
30	2503	20 mm	54.69 mm	12 mm	38 mm
31	2728	27 mm	67.65 mm	20 mm	40 mm
32	2704	34 mm	81.7 mm	26 mm	50 mm
33	2790	50 mm	109.27 mm	36 mm	50 mm
34	2679	25 mm	88.81 mm	18 mm	55 mm
35	2626	26 mm	86.74 mm	17 mm	60 mm
36	2646	26 mm	93.09 mm	17 mm	65 mm
37	2727	60 mm	120.97 mm	44 mm	65 mm
38	2627	30 mm	100.28 mm	18 mm	70 mm
39	2578	30 mm	107.9 mm	18 mm	75 mm
40	2684	30 mm	107.9 mm	18 mm	75 mm
41	2661	34 mm	121.44 mm	20 mm	85 mm
42	2675	36 mm	133.21 mm	26 mm	85 mm
43	2628	37 mm	130.11 mm	22 mm	90 mm
44	2808	37 mm	130.11 mm	22 mm	90 mm
45	2791	80 mm	176.21 mm	55 mm	90 mm
46	2653	37 mm	139.65 mm	22 mm	100 mm
47	2768	64 mm	207.12 mm	44 mm	130 mm
48	2680	102 mm	264.447 mm	70 mm	140 mm
49	2787	43 mm	383.42 mm	30 mm	325 mm
50	2786	55 mm	506.726 mm	40 mm	430 mm
51	2789	66 mm	575.13 mm	48 mm	485 mm

مميزات ومزايا محامل QIBR الأسطوانية ذات الصف الواحد والمتكاملة بالكامل بدون حلقة خارجية

تحل محامل الأسطوانة الكاملة ذات الصف الواحد QIBR بدون حلقة خارجية العديد من المشاكل الرئيسية في مختلف المجالات، والتي تنعكس بشكل أساسي في الجوانب التالية:

1. قدرة تحميل عالية لمحامل أسطوانية متكاملة ذات صف واحد من QIBR بدون حلقة خارجية

تحتوي محامل الأسطوانة الأسطوانية الكاملة ذات الصف الواحد QIBR بدون حلقة خارجية على بكرات أكثر من محامل الأسطوانة الأسطوانية العادية، كما أن مساحة التلامس بين البكرات والحلقات الداخلية والخارجية أكبر، مما يمكّن المحامل من تحمل الأحمال الشعاعية الأعلى.

2. مقاومة جيدة للتآكل لمحامل الأسطوانة الكاملة ذات الصف الواحد من QIBR بدون حلقة خارجية

تتمتع محامل الأسطوانة الأسطوانية الكاملة ذات الصف الواحد QIBR بدون حلقة خارجية بمعدل تآكل أقل بسبب مساحة التلامس الكبيرة للبكرات، وهي مناسبة للمعدات ذات الأحمال العالية والتشغيل المستقر طويل الأمد.

3. تتمتع محامل الأسطوانة الكاملة ذات الصف الواحد من QIBR بدون حلقة خارجية بصلابة واستقرار ممتازين

تتميز محامل الأسطوانة الأسطوانية الكاملة ذات الصف الواحد من QIBR بدون حلقة خارجية بتشوه صغير عند التحميل وتظهر صلابة عالية، مما يجعلها مناسبة بشكل خاص للمناسبات التي تتطلب دقة عالية واستقرارًا مثل مغازل أدوات الماكينة

4. محامل أسطوانية متكاملة ذات صف واحد من QIBR بدون حلقة خارجية تبسط الهيكل

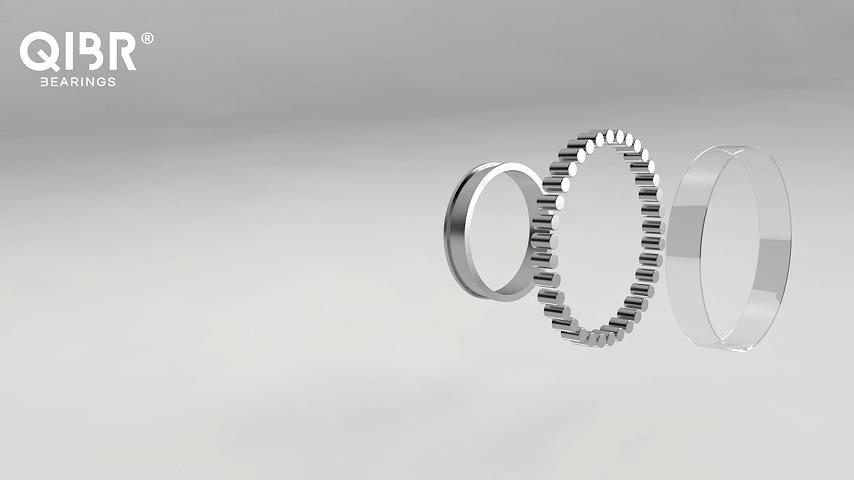

محامل أسطوانية متكاملة ذات صف واحد من QIBR بدون حلقة خارجية ليس لها حلقة خارجية ولها بنية أبسط، مع حلقة داخلية وبكرة وقفص فقط.

5. محامل الأسطوانة الأسطوانية الكاملة ذات الصف الواحد من QIBR بدون حلقة خارجية فعالة للغاية من حيث التكلفة

تصميم محامل QIBR الأسطوانية المتكاملة أحادية الصف بدون حلقة خارجية يُمكّنها من توفير دعم فعال للأحمال في مساحة صغيرة نسبيًا. استخدام محامل QIBR الأسطوانية المتكاملة أحادية الصف بدون حلقة خارجية يُقلل التكاليف ويُحسّن الصلابة والاستقرار.

تحسين الأداء والحلول لمحامل الأسطوانة الأسطوانية الكاملة ذات الصف الواحد من QIBR بدون حلقة خارجية

1. تصميم مقاوم للغبار والماء

في البيئات القاسية، خاصةً، تحتاج المحامل إلى تدابير حماية كافية لمنع دخول الغبار والطين والماء والشوائب الأخرى إليها. ويمكن تحقيق ذلك بتصميم أختام تمنع التأثير على أداء المحامل وعمرها الافتراضي.

2. توزيع الحمل الموحد

من خلال تحسين عملية التصميم والتصنيع، تأكد من أن الأسطوانات الموجودة في المحامل يمكنها توزيع الحمل بالتساوي أثناء التشغيل، وتجنب التحميل الزائد المحلي، وبالتالي تحسين عمر خدمة المحامل.

3. تحسين شكل هيكل المحامل

من خلال تحسين هندسة الحلقات الخارجية والداخلية (مثل تصميم الشرائح)، يتم تقليل الاحتكاك بين الحلقات الداخلية والخارجية، وتحسين سلاسة وكفاءة التشغيل.

4. تحسين دقة التصنيع

استخدم معدات وعمليات معالجة أجنبية متقدمة، مثل الطحن الدقيق، والطحن فائق الدقة، وما إلى ذلك، لتحسين الدقة الهندسية للحلقات والبكرات الداخلية والخارجية، وتقليل أخطاء المعالجة، وبالتالي تحسين دقة الدوران وخشونة المحامل.

5. تحسين أداء المواد

إن استخدام تكنولوجيا طلاء السطح (مثل طلاء الكروم، والنيتريد، وما إلى ذلك) يمكن أن يحسن مقاومة التآكل ومقاومة التآكل للمحامل، ويطيل عمر خدمة المحامل بشكل فعال، وخاصة عند العمل في بيئات قاسية، ويمكن تحسين أداء المحامل بشكل كبير.

مجالات التطبيقات الرئيسية لمحامل الأسطوانة الأسطوانية الكاملة ذات الصف الواحد من QIBR بدون حلقة خارجية

1. الفضاء الجوي

في مجال الفضاء، وخاصة في بعض المعدات عالية التحميل وعالية الدقة، يتم استخدام محامل الأسطوانة الأسطوانية الكاملة ذات الصف الواحد QIBR بدون حلقة خارجية على نطاق واسع.

2. علبة تروس دقيقة

تعتبر QIBR محامل الأسطوانة الأسطوانية الكاملة ذات الصف الواحد بدون حلقة خارجية مناسبة للمناسبات التي تتطلب سعة تحميل عالية، ولكن نظرًا لبنيتها التصميمية، فهي لا تزال مناسبة للآلات ذات متطلبات الدقة العالية.

3. صناعة الطاقة

في بعض معدات توليد الطاقة واسعة النطاق، وخاصة مولدات الطاقة الكهرومائية وطواحين الهواء، يمكن للمحامل الأسطوانية المكملة ذات الصف الواحد QIBR بدون حلقة خارجية أن تتحمل كمية كبيرة من الأحمال الشعاعية لضمان استقرار وتشغيل المعدات بكفاءة.

4. صندوق محور القاطرة

تُستخدم محامل QIBR الأسطوانية أحادية الصف، كاملة التكميل، بدون حلقة خارجية، على نطاق واسع في صناديق محاور قاطرات السكك الحديدية. يتميز هذا التصميم بتحمله للأحمال العالية، ويمنع بفعالية دخول الغبار والرطوبة، مما يُحسّن من موثوقيتها وعمرها الافتراضي.
