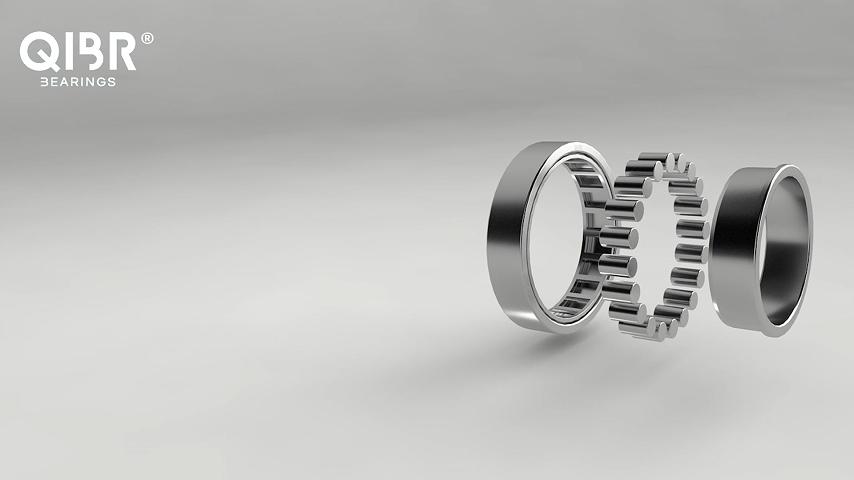

محامل أسطوانية قياسية ذات الصف الواحد

محامل أسطوانية قياسية ذات الصف الواحد

تتميز المحامل الأسطوانية أحادية الصف بسعة تحميل شعاعية عالية، وقدرة على استيعاب الإزاحة المحورية في اتجاه واحد، واحتكاك منخفض، وقدرات سرعة عالية نسبيًا، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات الصناعية مثل المحركات والمضخات وعلب التروس وأدوات الآلات. بالإضافة إلى ذلك، تساهم بساطة تصميمها وسهولة تجميعها في استخدامها على نطاق واسع في مختلف الآلات والمعدات.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh,DIN / VDEh

Material

GCr15

Innenringdurchmesser

100-240 mm

Außenringdurchmesser

180-500 mm

Gewicht

5.1-143kg

Marke

QIBR/OEM/Neutral

Verpackung

QIBR/الحزمة الصناعية القياسية/OEM

Anwendungen

المحركات الكهربائية الكبيرة والمتوسطة الحجم، مركبات القاطرات، محاور أدوات الآلات، محركات الاحتراق الداخلي، المولدات، التوربينات الغازية، علب التروس، مطاحن الدرفلة، الشاشات الاهتزازية، آلات الرفع والنقل، إلخ.

4yxepy9cn03hnvakwxjam15c5c

100

المرشحات

رقم. المنتج رقم المنتج تصنيف الحمل الديناميكي الأساسي تصنيف الحمل الديناميكي الأساسي (d) القطر الداخلي (D)القطر الخارجي كتلة (B) العرض
1 NU NU 202 ECP 12.5 KN 10.2 KN 15 mm 35 mm 0.047 kg 11 mm
2 NJ NJ 202 ECP 12.5 KN 10.2 KN 15 mm 35 mm 0.048 kg 11 mm
3 N N 203 ECP 20 KN 14.3 KN 17 mm 40 mm 0.066 kg 12 mm
4 NU NU 203 ECP 20 KN 14.3 KN 17 mm 40 mm 0.068 kg 12 mm
5 NJ NJ 203 ECP 20 KN 14.3 KN 17 mm 40 mm 0.069 kg 12 mm
6 NUP NUP 203 ECP 20 KN 14.3 KN 17 mm 40 mm 0.072 kg 12 mm
7 NU NU 2203 ECP 27.5 KN 21.6 KN 17 mm 40 mm 0.087 kg 16 mm
8 NJ NJ 2203 ECP 27.5 KN 21.6 KN 17 mm 40 mm 0.093 kg 16 mm
9 NUP NUP 2203 ECP 27.5 KN 21.6 KN 17 mm 40 mm 0.097 kg 16 mm
10 N N 303 ECP 28.5 KN 20.4 KN 17 mm 47 mm 0.12 kg 14 mm
11 NJ NJ 303 ECP 28.5 KN 20.4 KN 17 mm 47 mm 0.12 kg 14 mm
12 NU NU 303 ECP 28.5 KN 20.4 KN 17 mm 47 mm 0.12 kg 14 mm
13 N N 204 ECP 28.5 KN 22 KN 20 mm 47 mm 0.11 kg 14 mm
14 NJ NJ 204 ECP 28.5 KN 22 KN 20 mm 47 mm 0.11 kg 14 mm
15 NU NU 204 ECP 28.5 KN 22 KN 20 mm 47 mm 0.11 kg 14 mm
16 NUP NUP 204 ECP 28.5 KN 22 KN 20 mm 47 mm 0.12 kg 14 mm
17 NJ NJ 2204 ECP 34.5 KN 27.5 KN 20 mm 47 mm 0.14 kg 18 mm
18 NU NU 2204 ECP 34.5 KN 27.5 KN 20 mm 47 mm 0.14 kg 18 mm
19 NU NU 304 ECP 35.5 KN 26 KN 20 mm 52 mm 0.14 kg 15 mm
20 N N 304 ECP 35.5 KN 26 KN 20 mm 52 mm 0.15 kg 15 mm
21 NJ NJ 304 ECP 35.5 KN 26 KN 20 mm 52 mm 0.15 kg 15 mm
22 NUP NUP 304 ECP 35.5 KN 26 KN 20 mm 52 mm 0.16 kg 15 mm
23 NU NU 2304 ECP 47.5 KN 38 KN 20 mm 52 mm 0.21 kg 21 mm
24 NJ NJ 2304 ECP 47.5 KN 38 KN 20 mm 52 mm 0.22 kg 21 mm
25 NUP NUP 2304 ECP 47.5 KN 38 KN 20 mm 52 mm 0.22 kg 21 mm
26 NU NU 1005 14.2 KN 13.2 KN 25 mm 47 mm 0.082 kg 12 mm
27 N N 205 ECP 32.5 KN 27 KN 25 mm 52 mm 0.13 kg 15 mm
28 NU NU 205 ECP 32.5 KN 27 KN 25 mm 52 mm 0.13 kg 15 mm
29 NJ NJ 205 ECP 32.5 KN 27 KN 25 mm 52 mm 0.14 kg 15 mm
30 NUP NUP 205 ECP 32.5 KN 27 KN 25 mm 52 mm 0.14 kg 15 mm
31 NU NU 2205 ECP 39 KN 34 KN 25 mm 52 mm 0.16 kg 18 mm
32 NJ NJ 2205 ECP 39 KN 34 KN 25 mm 52 mm 0.17 kg 18 mm
33 NUP NUP 2205 ECP 39 KN 34 KN 25 mm 52 mm 0.17 kg 18 mm
34 N N 305 ECP 46.5 KN 36.5 KN 25 mm 62 mm 0.23 kg 17 mm
35 NU NU 305 ECP 46.5 KN 36.5 KN 25 mm 62 mm 0.23 kg 17 mm
36 NJ NJ 305 ECP 46.5 KN 36.5 KN 25 mm 62 mm 0.24 kg 17 mm
37 NUP NUP 305 ECP 46.5 KN 36.5 KN 25 mm 62 mm 0.25 kg 17 mm
38 NU NU 2305 ECP 64 KN 55 KN 25 mm 62 mm 0.34 kg 24 mm
39 NJ NJ 2305 ECP 64 KN 55 KN 25 mm 62 mm 0.35 kg 24 mm
40 NUP NUP 2305 ECP 64 KN 55 KN 25 mm 62 mm 0.36 kg 24 mm
41 NU NU 1006 17.9 KN 17.3 KN 30 mm 55 mm 0.11 kg 13 mm
42 N N 206 ECP 44 KN 36.5 KN 30 mm 62 mm 0.2 kg 16 mm
43 NU NU 206 ECP 44 KN 36.5 KN 30 mm 62 mm 0.2 kg 16 mm
44 NJ NJ 206 ECP 44 KN 36.5 KN 30 mm 62 mm 0.2 kg 16 mm
45 NUP NUP 206 ECP 44 KN 36.5 KN 30 mm 62 mm 0.21 kg 16 mm
46 NJ NJ 2206 ECP 55 KN 49 KN 30 mm 62 mm 0.26 kg 20 mm
47 NU NU 2206 ECP 55 KN 49 KN 30 mm 62 mm 0.26 kg 20 mm
48 NUP NUP 2206 ECP 55 KN 49 KN 30 mm 62 mm 0.27 kg 20 mm
49 N N 306 ECP 58.5 KN 48 KN 30 mm 72 mm 0.36 kg 19 mm
50 NU NU 306 ECP 58.5 KN 48 KN 30 mm 72 mm 0.36 kg 19 mm
51 NJ NJ 306 ECP 58.5 KN 48 KN 30 mm 72 mm 0.37 kg 19 mm
52 NUP NUP 306 ECP 58.5 KN 48 KN 30 mm 72 mm 0.38 kg 19 mm
53 NU NU 2306 ECP 83 KN 75 KN 30 mm 72 mm 0.53 kg 27 mm
54 NJ NJ 2306 ECP 83 KN 75 KN 30 mm 72 mm 0.54 kg 27 mm
55 NUP NUP 2306 ECP 83 KN 75 KN 30 mm 72 mm 0.54 kg 27 mm
56 NU NU 406 60.5 KN 53 KN 30 mm 90 mm 0.75 kg 23 mm
57 NJ NJ 406 60.5 KN 53 KN 30 mm 90 mm 0.78 kg 23 mm
58 NU NU 1007 ECP 35.8 KN 38 KN 35 mm 62 mm 0.16 kg 14 mm
59 NU NU 207 ECP 56 KN 48 KN 35 mm 72 mm 0.29 kg 17 mm
60 N N 207 ECP 56 KN 48 KN 35 mm 72 mm 0.3 kg 17 mm
61 NJ NJ 207 ECP 56 KN 48 KN 35 mm 72 mm 0.3 kg 17 mm
62 NUP NUP 207 ECP 56 KN 48 KN 35 mm 72 mm 0.31 kg 17 mm
63 NU NU 2207 ECP 69.5 KN 63 KN 35 mm 72 mm 0.4 kg 23 mm
64 NJ NJ 2207 ECP 69.5 KN 63 KN 35 mm 72 mm 0.41 kg 23 mm
65 NUP NUP 2207 ECP 69.5 KN 63 KN 35 mm 72 mm 0.42 kg 23 mm
66 NU NU 307 ECP 75 KN 63 KN 35 mm 80 mm 0.47 kg 21 mm
67 N N 307 ECP 75 KN 63 KN 35 mm 80 mm 0.48 kg 21 mm
68 NJ NJ 307 ECP 75 KN 63 KN 35 mm 80 mm 0.49 kg 21 mm
69 NUP NUP 307 ECP 75 KN 63 KN 35 mm 80 mm 0.49 kg 21 mm
70 NU NU 2307 ECP 106 KN 98 KN 35 mm 80 mm 0.72 kg 31 mm
71 NJ NJ 2307 ECP 106 KN 98 KN 35 mm 80 mm 0.73 kg 31 mm
72 NUP NUP 2307 ECP 106 KN 98 KN 35 mm 80 mm 0.76 kg 31 mm
73 NJ NJ 407 76.5 KN 69.5 KN 35 mm 100 mm 1 kg 25 mm
74 NU NU 407 76.5 KN 69.5 KN 35 mm 100 mm 1 kg 25 mm
75 NU NU 1008 ML 25.1 KN 26 KN 40 mm 68 mm 0.23 kg 15 mm
76 N N 208 ECP 62 KN 53 KN 40 mm 80 mm 0.37 kg 18 mm
77 NU NU 208 ECP 62 KN 53 KN 40 mm 80 mm 0.37 kg 18 mm
78 NJ NJ 208 ECP 62 KN 53 KN 40 mm 80 mm 0.38 kg 18 mm
79 NUP NUP 208 ECP 62 KN 53 KN 40 mm 80 mm 0.39 kg 18 mm
80 NU NU 2208 ECP 81.5 KN 75 KN 40 mm 80 mm 0.49 kg 23 mm
81 NJ NJ 2208 ECP 81.5 KN 75 KN 40 mm 80 mm 0.5 kg 23 mm
82 NUP NUP 2208 ECP 81.5 KN 75 KN 40 mm 80 mm 0.51 kg 23 mm
83 N N 308 ECP 93 KN 78 KN 40 mm 90 mm 0.65 kg 23 mm
84 NU NU 308 ECP 93 KN 78 KN 40 mm 90 mm 0.65 kg 23 mm
85 NJ NJ 308 ECP 93 KN 78 KN 40 mm 90 mm 0.67 kg 23 mm
86 NUP NUP 308 ECP 93 KN 78 KN 40 mm 90 mm 0.68 kg 23 mm
87 NU NU 2308 ECP 129 KN 120 KN 40 mm 90 mm 0.93 kg 33 mm
88 NJ NJ 2308 ECP 129 KN 120 KN 40 mm 90 mm 0.95 kg 33 mm
89 NUP NUP 2308 ECP 129 KN 120 KN 40 mm 90 mm 0.98 kg 33 mm
90 NJ NJ 408 96.8 KN 90 KN 40 mm 110 mm 1.3 kg 27 mm
91 NU NU 408 96.8 KN 90 KN 40 mm 110 mm 1.3 kg 27 mm
92 NU NU 1009 ECP 44.6 KN 52 KN 45 mm 75 mm 0.25 kg 16 mm
93 NJ NJ 1009 ECP 44.6 KN 52 KN 45 mm 75 mm 0.26 kg 16 mm
94 NU NU 209 ECP 69.5 KN 64 KN 45 mm 85 mm 0.42 kg 19 mm
95 N N 209 ECP 69.5 KN 64 KN 45 mm 85 mm 0.43 kg 19 mm
96 NJ NJ 209 ECP 69.5 KN 64 KN 45 mm 85 mm 0.44 kg 19 mm
97 NUP NUP 209 ECP 69.5 KN 64 KN 45 mm 85 mm 0.44 kg 19 mm
98 NU NU 2209 ECP 85 KN 81.5 KN 45 mm 85 mm 0.52 kg 23 mm
99 NJ NJ 2209 ECP 85 KN 81.5 KN 45 mm 85 mm 0.54 kg 23 mm
100 NUP NUP 2209 ECP 85 KN 81.5 KN 45 mm 85 mm 0.55 kg 23 mm

مميزات ومزايا من QIBR المحامل الأسطوانة الأسطوانية القياسية ذات الصف الواحد

تحل QIBR محامل الأسطوانة الأسطوانية ذات الصف الواحد القياسية العديد من المشاكل الرئيسية في مختلف المجالات، والتي تنعكس بشكل أساسي في الجوانب التالية:

1. قدرة تحميل عالية QIBR لمحامل الأسطوانة الأسطوانية أحادية الصف القياسية

تحتوي QIBR محامل الأسطوانة الأسطوانية ذات الصف الواحد القياسية على بكرات أكثر من محامل الأسطوانة الأسطوانية العادية، كما أن مساحة التلامس بين البكرات والحلقات الداخلية والخارجية أكبر، مما يمكّن المحامل من تحمل الأحمال الشعاعية الأعلى.

2. مقاومة جيدة للتآكل لمحامل QIBR الأسطوانة الأسطوانية أحادية الصف القياسية

تتمتع QIBR محامل الأسطوانة الأسطوانية ذات الصف الواحد القياسية بمعدل تآكل أقل بسبب مساحة التلامس الكبيرة للبكرات، وهي مناسبة للمعدات ذات الأحمال العالية والتشغيل المستقر طويل الأمد.

3. تتمتع QIBR محامل الأسطوانة الأسطوانية ذات الصف الواحد القياسية بصلابة واستقرار ممتازين

تتميز QIBR محامل الأسطوانة الأسطوانية ذات الصف الواحد القياسية بتشوه صغير عند التحميل وتظهر صلابة عالية، مما يجعلها مناسبة بشكل خاص للمناسبات التي تتطلب دقة عالية واستقرارًا مثل مغازل أدوات الماكينة

4. محامل QIBR الأسطوانة الأسطوانية ذات الصف الواحد القياسية تتحكم بشكل فعال في الضوضاء

يمكن QIBR لمحامل الأسطوانة الأسطوانية أحادية الصف عالية الدقة القياسية تقليل الضوضاء بشكل فعال أثناء التشغيل وتحسين الأداء العام للمعدات من خلال التثبيت الدقيق والتزييت المناسب وأنظمة المراقبة المتقدمة.

5. محامل الأسطوانة الأسطوانية ذات الصف الواحد القياسية من QIBR فعالة للغاية من حيث التكلفة

يتيح تصميم محامل QIBR الأسطوانية القياسية أحادية الصف دعمًا فعالًا للأحمال في مساحة صغيرة نسبيًا. كما يُسهم استخدام محامل QIBR الأسطوانية القياسية أحادية الصف في خفض التكاليف مع تحسين الصلابة والاستقرار.

تحسين QIBR الأداء والحلول لمحامل الأسطوانة الأسطوانية أحادية الصف القياسية

1. تصميم مقاوم للغبار والماء

في البيئات القاسية، خاصةً، يجب أن تكون المحامل مزودة بتدابير حماية كافية لمنع دخول الغبار والطين والماء والشوائب الأخرى إليها. ويمكن تحقيق ذلك بتصميم أختام تمنع التأثير على أداء المحامل التشغيلي وعمرها الافتراضي.

2. تحسين مظهر هيكل المحامل

من خلال تحسين هندسة الحلقات الخارجية والداخلية (مثل تصميم الشرائح)، يتم تقليل الاحتكاك بين الحلقات الداخلية والخارجية، وتحسين سلاسة وكفاءة التشغيل.

3. تحسين دقة التصنيع

اعتماد معدات وعمليات معالجة أجنبية متقدمة، مثل الطحن الدقيق، والطحن فائق الدقة، وما إلى ذلك، لتحسين الدقة الهندسية للحلقات والبكرات الداخلية والخارجية، وتقليل أخطاء المعالجة، وبالتالي تحسين دقة الدوران وخشونة المحامل.

4. تحسين أداء المواد

إن استخدام تكنولوجيا طلاء السطح (مثل طلاء الكروم، والنيتريد، وما إلى ذلك) يمكن أن يحسن مقاومة التآكل ومقاومة التآكل للمحامل، ويطيل عمر خدمة المحامل بشكل فعال، وخاصة عند العمل في بيئات قاسية، يمكن تحسين أداء المحامل بشكل كبير.

مجالات التطبيقات الرئيسية للمحامل QIBR الأسطوانية القياسية أحادية الصف

1. محركات السيارات: تُستخدم QIBR محامل الأسطوانة الأسطوانية ذات الصف الواحد القياسية في أعمدة الكرنك وأعمدة الكامات وعلب التروس لمحركات السيارات، وخاصة في حالات التحميل العالي.

2. المحركات والمولدات: غالبًا ما يتم استخدام QIBR محامل الأسطوانة الأسطوانية ذات الصف الواحد القياسية على مكونات الدوار والجزء الثابت للمحركات للمساعدة في دعم التشغيل عالي السرعة ومحامل الحمل.

3. أدوات آلية: يتم استخدام QIBR محامل الأسطوانة الأسطوانية ذات الصف الواحد القياسية في أجزاء المغزل من المخرطة وآلات الطحن والمطاحن وأدوات الآلة الأخرى لدعم العمل عالي الدقة والحمل العالي.

4. مركبات السكك الحديدية: تُستخدم QIBR محامل الأسطوانة الأسطوانية ذات الصف الواحد القياسية على نطاق واسع في أنظمة محامل المركبات السكك الحديدية، وخاصة في حالة الأحمال الشعاعية الكبيرة والسرعات العالية، مثل عجلات القاطرة والمحاور وأجزاء أخرى.
