محامل كروية ذات أخدود عميق قياسية

محامل كروية ذات أخدود عميق قياسية

محامل كروية ذات أخدود عميق ذات معامل احتكاك منخفض وسرعة حدية عالية ونطاقات أحجام وأشكال مختلفة، وهي مناسبة للأدوات الدقيقة والمحركات منخفضة الضوضاء والسيارات والدراجات النارية والآلات العامة. وهي الأكثر استخدامًا في صناعة الآلات.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Material

GCr15、5200、100Cr6、SUJ2

Innenringdurchmesser

3mm-1500mm

Außenringdurchmesser

10mm-1920mm

Gewicht

0.0007kg-500kg

Marke

QIBR/OEM/Neutral

Verpackung

QIBR/الحزمة الصناعية القياسية/OEM

Anwendungen

مغزل أداة الآلة، جهاز الطرد المركزي، مضخة التعزيز، مضخة الزيت، المنفاخ، علب التروس المتنوعة، معدات المختبر

محامل كروية ذات أخدود عميق قياسية

4cdrjmfq2ytgwzzbk8p3pfnbxf

100

المرشحات

رقم. المنتج رقم المنتج تصنيف الحمل الديناميكي الأساسي تصنيف الحمل الديناميكي الأساسي (d) القطر الداخلي (D)القطر الخارجي كتلة (B) العرض
1 623/ 623 0.18 KN 0.54 KN 3 mm 10 mm 0.0015 kg 4 mm
2 623 623 2RS1 0.18 KN 0.54 KN 3 mm 10 mm 0.0015 kg 4 mm
3 623 623 RS1 0.18 KN 0.54 KN 3 mm 10 mm 0.0015 kg 4 mm
4 623 623 2Z 0.18 KN 0.54 KN 3 mm 10 mm 0.0015 kg 4 mm
5 623 623 Z 0.18 KN 0.54 KN 3 mm 10 mm 0.0015 kg 4 mm
6 618/4/ 618/4 0.116 KN 0.423 KN 4 mm 9 mm 0.0007 kg 2.5 mm
7 628/4 628/4 2Z 0.18 KN 0.54 KN 4 mm 9 mm 0.001 kg 3.5 mm
8 638/4 638/4 2Z 0.18 KN 0.54 KN 4 mm 9 mm 0.0013 kg 3.5 mm
9 619/4 619/4 2Z 0.18 KN 0.624 KN 4 mm 11 mm 0.0017 kg 4 mm
10 619/4/ 619/4 0.18 KN 0.624 KN 4 mm 11 mm 0.0017 kg 4 mm
11 604/ 604 0.28 KN 0.806 KN 4 mm 12 mm 0.0021 kg 4 mm
12 604 604 2Z 0.28 KN 0.806 KN 4 mm 12 mm 0.0021 kg 4 mm
13 604 604 Z 0.28 KN 0.806 KN 4 mm 12 mm 0.0021 kg 4mm
14 624/ 624 0.29 KN 0.936 KN 4 mm 13 mm 0.0031 kg 5 mm
15 624 624 2Z 0.29 KN 0.936 KN 4 mm 13 mm 0.0031 kg 5 mm
16 624 624 Z 0.29 KN 0.936 KN 4 mm 13 mm 0.0031 kg 5 mm
17 634/ 634 0.38 KN 1.11 KN 4 mm 16 mm 0.0054 kg 5 mm
18 634 634 2RS1 0.38 KN 1.11 KN 4 mm 16 mm 0.0054 kg 5 mm

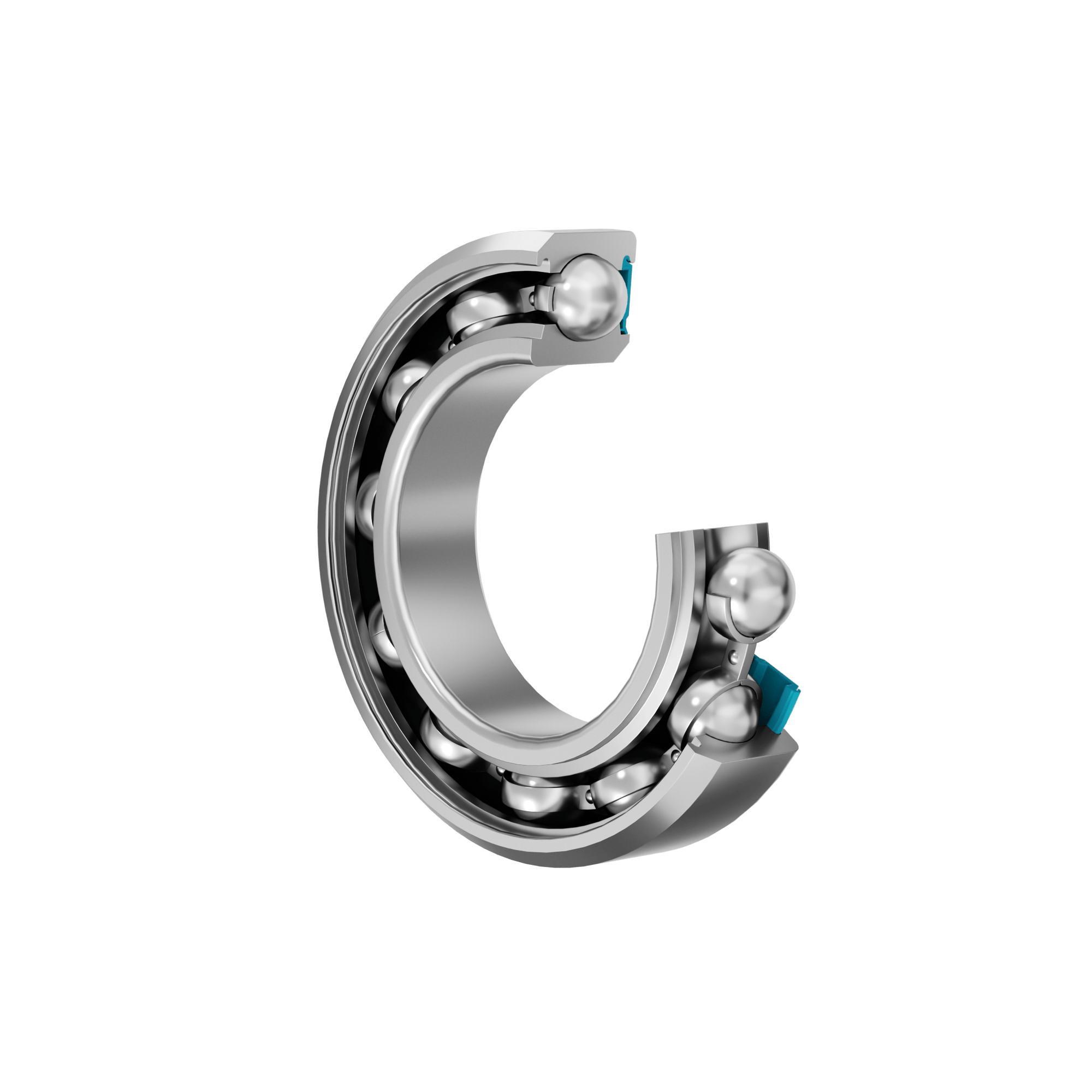

19 634 634 RS1 0.38 KN 1.11 KN 4 mm 16 mm 0.0054 kg 5mm
20 634 634 2RZ 0.38 KN 1.11 KN 4 mm 16 mm 0.0054 kg 5 mm
21 634 634 RZ 0.38 KN 1.11 KN 4 mm 16 mm 0.0054 kg 5 mm
22 634 634 2Z 0.38 KN 1.11 KN 4 mm 16 mm 0.0054 kg 5 mm
23 634 634 Z 0.38 KN 1.11 KN 4 mm 16 mm 0.0054 kg 5 mm
24 618/5/ 618/5 0.143 KN 0.468 KN 5 mm 11 mm 0.0012 kg 3 mm
25 628/5 628/5 2Z 0.26 KN 0.64 KN 5 mm 11 mm 0.0014 kg 4 mm
26 638/5 638/5 2Z 0.26 kN 0.64 KN 5 mm 11 mm 0.0016 kg 5 mm
27 619/5 619/5 2Z 0.335 KN 0.884 KN 5 mm 13 mm 0.0025 kg 4 mm
28 619/5/ 619/5 0.335 KN 0.884 KN 5 mm 13 mm 0.0025 kg 4 mm
29 625/ 625 0.38 KN 1.14 KN 5 mm 16 mm 0.005 kg 5 mm
30 625 625 2Z 0.38 KN 1.14 KN 5 mm 16 mm 0.005 kg 5 mm
31 635/ 635 0.95 KN 2.34 KN 5 mm 19 mm 0.0085 kg 6 mm
32 635 635 2RS1 0.95 KN 2.34 KN 5 mm 19 mm 0.009 kg 6 mm
33 635 635 RS1 0.95 KN 2.34 KN 5 mm 19 mm 0.009 kg 6 mm
34 635 635 2RZ 0.95 KN 2.34 KN 5 mm 19 mm 0.009 kg 6 mm
35 635 635 RZ 0.95 KN 2.34 KN 5 mm 19 mm 0.009 kg 6 mm
36 635 635 2Z 0.95 KN 2.34 KN 5 mm 19 mm 0.0093 kg 6 mm
37 628/6 628/6 2Z 0.35 KN 0.88 KN 6 mm 13 mm 0.0026 kg 5 mm
38 635 635 Z 0.95 KN 2.34 KN 5 mm 19 mm 0.0093 kg 6 mm
39 618/6/ 618/6 0.224 kN 0.715 kN 6 mm 13 mm 0.002 kg 3.5 mm
40 619/6 619/6 2Z 0.27 KN 0.884 KN 6 mm 13 mm 0.0039 kg 5 mm
41 619/6/ 619/6 0.27 KN 0.884 KN 6 mm 15 mm 0.0039 kg 5 mm
42 626/ 626 0.95 KN 2.34 KN 6 mm 19 mm 0.0081 kg 6 mm
43 626 626 2RSH 0.95 KN 2.34 KN 6 mm 19 mm 0.0083kg 6 mm
44 626 626 RSH 0.95 KN 2.34 KN 6 mm 19 mm 0.0083 kg 6 mm
45 626 626 2RSL 0.95 KN 2.34 KN 6 mm 19 mm 0.0083 kg 6 mm
46 626 626 RSL 0.95 KN 2.34 KN 6 mm 19 mm 0.0083 kg 6 mm
47 618/7/ 618/7 0.26 KN 0.78 KN 7 mm 14 mm 0.0022 kg 3.5 mm
48 626 626 2Z 0.95 KN 2.34 KN 6 mm 19 mm 0.0088 kg 6 mm
49 628/7 628/7 2Z 0.4 KN 0.956 KN 7 mm 14 mm 0.0031 kg 5 mm
50 626 626 Z 0.95 KN 2.34 KN 6 mm 19 mm 0.0088 kg 6 mm
51 619/7 619/7 2Z 0.375 KN 1.06 KN 7 mm 17 mm 0.0049 kg 5 mm
52 619/7/ 619/7 0.375 KN 1.06 KN 7 mm 17 mm 0.0049 kg 5 mm
53 607/ 607 0.95 KN 2.34 KN 7 mm 19 mm 0.0076 kg 6 mm
54 607 607 2RSH 0.95 KN 2.34 KN 7 mm 19 mm 0.0078 kg 6 mm
55 607 607 RSH 0.95 KN 2.34 KN 7 mm 19 mm 0.0078 kg 6 mm
56 607 607 2RSL 0.95 KN 2.34 KN 7 mm 19 mm 0.0078 kg 6 mm
57 607 607 RSL 0.95 KN 2.34 KN 7 mm 19 mm 0.0078 kg 6 mm
58 607 607 2Z 0.95 KN 2.34 KN 7 mm 19 mm 0.0084 kg 6 mm
59 607 607 Z 0.95 KN 2.34 KN 7 mm 19 mm 0.0084 kg 6 mm
60 627/ 627 1.37 KN 3.45 KN 7 mm 22 mm 0.012 kg 7 mm
61 627 627 2RSH 1.37 KN 3.45 KN 7 mm 22 mm 0.013 kg 7 mm
62 627 627 RSH 1.37 KN 3.45 KN 7 mm 22 mm 0.013 kg 7 mm
63 627 627 2RSL 1.37 KN 3.45 KN 7 mm 22 mm 0.013 kg 7 mm
64 627 627 RSL 1.37 KN 3.45 KN 7 mm 22 mm 0.013 kg 7 mm
65 627 627 2Z 1.37 KN 3.45 KN 7 mm 22 mm 0.013 kg 7 mm
66 627 627 Z 1.37 KN 3.45 KN 7 mm 22 mm 0.013 kg 7 mm
67 618/8/ 618/8 0.3 KN 0.819 KN 8 mm 16 mm 0.003 kg 4 mm
68 628/8 628/8 2RS1 0.57 KN 1.33 KN 8 mm 16 mm 0.0036 kg 5 mm
69 628/8 628/8 2Z 0.57 KN 1.33 KN 8 mm 16 mm 0.0036 kg 5 mm
70 619/8 619/8 2RS1 0.465 KN 1.46 KN 8 mm 19 mm 0.0071 kg 6 mm
71 619/8 619/8 2Z 0.465 KN 1.46 KN 8 mm 19 mm 0.0071 kg 6 mm
72 619/8/ 619/8 0.465 KN 1.46 KN 8 mm 19 mm 0.0071 kg 6 mm
73 607/8 607/8 2Z 0.95 KN 2.34 KN 8 mm 19 mm 0.0072 kg 6 mm
74 607/8 607/8 Z 0.95 KN 2.34 KN 8 mm 19 mm 0.0072 kg 6 mm
75 608/ 608 1.37 KN 3.45 KN 8 mm 22 mm 0.012 kg 7 mm
76 608 608 2RSH 1.37 KN 3.45 KN 8 mm 22 mm 0.012 kg 7 mm
77 608 608 RSH 1.37 KN 3.45 KN 8 mm 22 mm 0.012 kg 7 mm
78 608 608 2RSL 1.37 KN 3.45 KN 8 mm 22 mm 0.012 kg 7 mm
79 608 608 RSL 1.37 KN 3.45 KN 8 mm 22 mm 0.012 kg 7 mm
80 608 608 2Z 1.37 KN 3.45 KN 8 mm 22 mm 0.013 kg 7 mm
81 608 608 Z 1.37 KN 3.45 KN 8 mm 22 mm 0.013 kg 7 mm
82 630/8 630/8 2RS1 1.37 KN 3.45 KN 8 mm 22 mm 0.016 kg 11 mm
83 628/ 628 1.66 KN 3.9 KN 8 mm 24 mm 0.018 kg 8 mm
84 628 628 2RS1 1.66 KN 3.9 KN 8 mm 24 mm 0.017 kg 8 mm
85 628 628 RS1 1.66 KN 3.9 KN 8 mm 24 mm 0.017 kg 8 mm
86 628 628 2RZ 1.66 KN 3.9 KN 8 mm 24 mm 0.017 kg 8 mm
87 628 628 RZ 1.66 KN 3.9 KN 8 mm 24 mm 0.017 kg 8 mm
88 628 628 2Z 1.66 KN 3.9 KN 8 mm 24 mm 0.018 kg 8 mm
89 628 628 Z 1.66 KN 3.9 KN 8 mm 24 mm 0.018 kg 8 mm
90 638 638 2RZ 0.57 KN 1.33 KN 8 mm 28 mm 0.03 kg 9 mm
91 638 638 RZ 0.57 KN 1.33 KN 8 mm 28 mm 0.03 kg 9 mm
92 638 638 RZ 0.34 KN 0.871 KN 9 mm 17 mm 0.0034 kg 4 mm
93 618/9/ 618/9 0.34 KN 0.871 KN 9 mm 17 mm 0.0034 kg 4 mm
94 628/9 628/9 2RS1 0.64 KN 1.43 KN 9 mm 17 mm 0.0043 kg 5 mm
95 628/9 628/9 2Z 0.64 KN 1.43 KN 9 mm 17 mm 0.0043 kg 5 mm
96 628/9 628/9 Z 0.64 KN 1.43 KN 9 mm 17 mm 0.0043 kg 5 mm
97 619/9 619/9 2Z 0.98 KN 2.34 KN 9 mm 20 mm 0.0076 kg 6 mm
98 619/9/ 619/9 0.98 KN 2.34 KN 9 mm 20 mm 0.0076 kg 6 mm
99 609/ 609 1.66 KN 3.9 KN 9 mm 24 mm 0.014 kg 7 mm
100 609 609 2RSH 1.66 KN 3.9 KN 9 mm 24 mm 0.015 kg 7 mm

 مميزات ومزايا QIBR محامل الكرات ذات الأخدود العميق القياسية

تم تصميم QIBR محامل الكرات ذات الأخدود العميق القياسية لتلبية المتطلبات التشغيلية الحرجة في مختلف المجالات الصناعية، مما يوفر المزايا الرئيسية التالية:

1. الاحتكاك المنخفض والتشغيل السلس

يقلل اتصال النقاط بين العناصر الدوارة وممرات السباق من الاحتكاك، مما يؤدي إلى انخفاض الضوضاء وتقليل استهلاك الطاقة والتشغيل السلس.

2. القدرة على السرعة العالية

يضمن التصميم الهندسي الأمثل لعناصر التدحرج والمسارات الثبات والتوليد الحراري المنخفض عند السرعات العالية، مما يجعلها مناسبة للآلات عالية السرعة.

3. تحسين أداء الختم

تتميز هذه المحامل بأنها مجهزة بأختام اختيارية، مما يمنع التلوث ويحتفظ بالمواد التشحيمية، مما يؤدي إلى إطالة عمر التشغيل.

4. التصميم المدمج والبسيط

يضمن الهيكل البسيط، المكون من حلقة داخلية وحلقة خارجية وعناصر متدحرجة وقفص، سهولة التصنيع والتركيب والصيانة.

5. قدرة تحميل عالية

قادرة على التعامل مع الأحمال الشعاعية الكبيرة إلى جانب الأحمال المحورية المعتدلة، مما يوفر التنوع عبر العديد من التطبيقات.

تحسينات QIBR الأداء لمحامل الكرات ذات الأخدود العميق القياسية

1. تحسين التزييت

يمكن لزيوت التشحيم المتقدمة، مثل زيوت التشحيم الاصطناعية أو النانوية، أن تقلل التآكل والاحتكاك، مما يعزز الكفاءة والمتانة بشكل عام. كما تضمن تقنيات الاستخدام المناسبة الأداء الأمثل.

2. تحسين مضمار السباق

تعمل الآلات الدقيقة لهندسة المسار، إلى جانب تحسين تشطيب السطح، على تقليل الخسائر الاحتكاكية وتعزيز الكفاءة التشغيلية.

3. عناصر التدحرج المحسنة

يؤدي استخدام عناصر الدرفلة عالية الدقة، مثل الكرات الخزفية، إلى تحسين صلابة السطح وتقليل التآكل، مما يؤدي إلى أداء متفوق في ظل الظروف الصعبة.

4. مقاومة التآكل

بالنسبة للتطبيقات في البيئات العدوانية، يمكن للمواد مثل الفولاذ المقاوم للصدأ، أو الطلاءات المقاومة للتآكل، أو تقنيات معالجة الأسطح أن تعمل على تحسين المتانة بشكل كبير.

مجالات QIBR التطبيقات الأساسية لمحامل الكرات ذات الأخدود العميق القياسية

1. المحركات الكهربائية

جزء متكامل مع مجموعات المحرك، ويدعم الدوار لتحقيق دوران مستقر وفعال، خاصة في المحركات الصغيرة والمتناهية الصغر.

2. أنظمة السيارات

محاور العجلات: مصممة لدعم الأحمال الشعاعية الثقيلة في مجموعات العجلات.

مكونات المحرك: يتم استخدامها في أعمدة المرفق وأعمدة الكامات والمكونات المماثلة لضمان دوران سلس تحت الأحمال المتغيرة.

ناقل الحركة: يضمن التشغيل الموثوق للتروس داخل أنظمة ناقل الحركة في السيارات.

3. الآلات الصناعية

أدوات الآلة: تستخدم في المغازل وأنظمة التغذية للتشغيل الدقيق والسريع.

أنظمة نقل الطاقة: مدمجة في العجلات والبكرات لنقل الطاقة بكفاءة.

المضخات والضواغط: تتحمل الأحمال الثقيلة وتضمن المتانة في الأنظمة الهيدروليكية والهوائية.

4. الأجهزة المنزلية

الغسالات: تدعم حوض الغسالة والمحرك لضمان تشغيل سلس ومتسق.

المراوح الكهربائية: تحافظ على الاستقرار والكفاءة في أنظمة المحرك.

التبريد ومكيفات الهواء: ضواغط منتشرة لإطالة عمر الخدمة والأداء الموثوق به.

5. النقل بالسكك الحديدية

مركبات السكك الحديدية: مصممة لعجلات القاطرات والعربات، مما يضمن التشغيل الموثوق به تحت الأحمال العالية وبسرعات مختلفة.
