111.32.1250
- (D)القطر الخارجي
- 1390 mm
- (d) القطر الداخلي
- 1110 mm
- (H) الارتفاع الكلي
- 91 mm
قد تختلف الصورة عن المنتج. راجع المواصفات الفنية للحصول على التفاصيل.

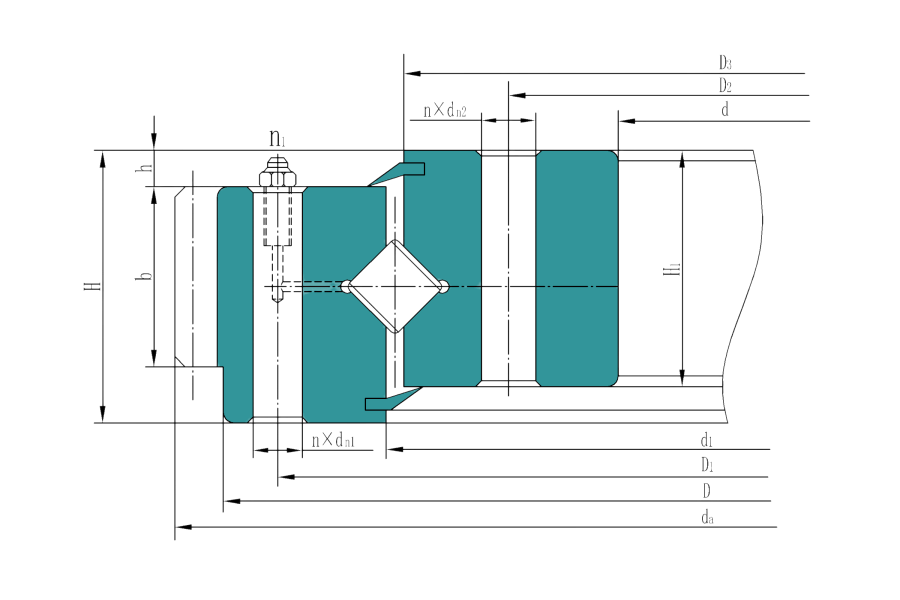

المواصفات
111 Seris - 111.32.1250
(D)القطر الخارجي :
1390 mm
(d) القطر الداخلي :
1110 mm
(H) الارتفاع الكلي :
91 mm
(D1)الدائرة المركزية قطر الحلقة الخارجية :
1337 mm
(D2)الدائرة المركزية قطر الحلقة الداخلية :
1163 mm
(dn1 & dn2)قطر الثقوب :
26 mm
(dm1و dm2)قطر الثقوب الملولبة :
M24
(L)عُمْق :
48 mm
عدد الثقوب :
40
عدد فتحات الشحوم :
5
(D3) القطر الخارجي للحلقة الداخلية :
1248 mm
(d1) القطر الداخلي للحلقة الخارجية :
1252 mm
(H1) عرض الحلقة الخارجية :
81 mm
(h) فرق العرض في الأسفل :
10 mm
(b)عرض سن الترس :
75 mm
وحْدة :
12 mm
(da) قطر الطرف :
1449.6 mm
(z) عدد الأسنان :
118
نوع الترس :
External Gear
