111.50.3150

Наружный диаметр (D)
3376 mm
Внутренний диаметр (d)
2922 mm
Общая высота (H)
134 mm
111.50.3150

قد تختلف الصورة عن المنتج. راجع المواصفات الفنية للحصول على التفاصيل.

المواصفات

111 Seris - 111.50.3150

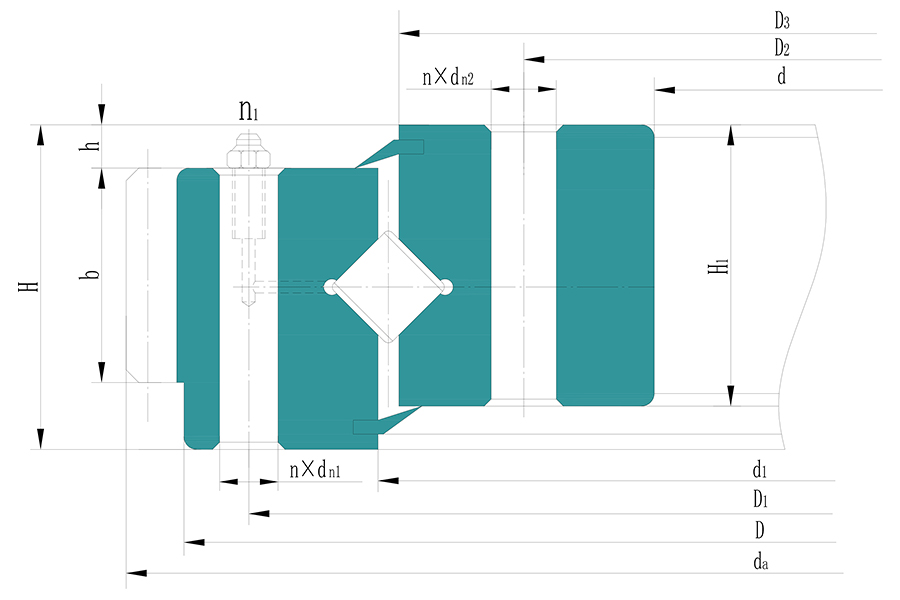

Наружный диаметр (D) : 3376 mm
Внутренний диаметр (d) : 2922 mm
Общая высота (H) : 134 mm
Диаметр центральной окружности-наружное кольцо (D1) : 3286 mm
Диаметр центральной окружности-внутреннее кольцо (D2) : 3014 mm
Диаметр сквозных отверстий (dn1&dn2) : 45 mm
Диаметр резьбовых отверстий (dm1&dm2) : M42
Глубина (L) : 84 mm
Количество отверстий : 56
Количество отверстий для смазки : 8
Наружный диаметр внутреннего кольца (D3) : 3147 mm
Внутренний диаметр наружного кольца (d1) : 3153 mm
Ширина наружного кольца (H1) : 122 mm
Перепад ширины в нижней части (h) : 12 mm
Ширина зубьев шестерни (b) : 110 mm
Модуль : 20 mm
Диаметр наконечника (da) : 3476 mm
Количество зубьев (z) : 171
Тип шестерни : ذات تروس خارجية
111.50.3150

الوصف

مميزات وخصائص المحامل الدوارة

التصميم المدمج: الهيكل المدمج، يمكن تركيبه في بيئات محدودة المساحة، وله نطاق أوسع من التطبيقات.

قدرة تحميل عالية: يمكنه تحمل اللحظات المحورية والشعاعية والانقلابية في نفس الوقت، وهو مناسب للتطبيقات الثقيلة.

الدقة الفائقة: الحفاظ على الدقة العالية أثناء الاستخدام وتقليل الأخطاء في تشغيل المعدات.

مقاومة درجات الحرارة العالية والتآكل: مصنوعة من فولاذ المحامل عالية الحرارة، مع مقاومة جيدة للتآكل والقوة.

التطبيقات: يستخدم على نطاق واسع في آلات الرفع، والآلات الهندسية، وآلات النقل، وآلات التعدين، والآلات المعدنية، والمعدات الطبية، والسفن، والسفن الحربية، والرادار، وتوليد طاقة الرياح وغيرها من المجالات.

QIBR - تحسين محامل الدوران

استبدال الشحوم: استبدال الشحوم بشحوم أخرى مثل SFK، Mobil، Krupp، وما إلى ذلك لتحسين الأداء العملي وظروف استخدام المحامل.

تحسين الطلاء: توفير طلاءات أخرى مثل طلاء الزنك أو طلاء النيكل لتعزيز مقاومة التآكل ومقاومة التآكل وإطالة عمر الخدمة في البيئات القاسية.

تحسين العملية: تحسين عملية إنتاج المحامل، وزيادة نطاق درجة حرارة تشغيل المحامل، وتحسين دقة المحامل واستقرارها.

المزيد من التخصيصات: يمكن لشركة QIBR تحسين تصميم هيكل المحامل وفقًا لرسومات العملاء أو متطلبات المعدات لتلبية احتياجات المعدات.

QIBR - مراقبة جودة محامل دعم الدوران

قياس الأبعاد: استخدم مجموعة متنوعة من الأدوات الاحترافية عالية الدقة لقياس أبعاد متعددة للمحامل، بأعلى دقة تصل إلى 0.01 مم.

دقة الدوران: استخدم مؤشر الاتصال لقياس العيوب أو الانحرافات الصغيرة على سطح المحامل، بدقة قياس تصل إلى 0.01 مم.

قياس الصلابة: استخدم جهاز اختبار صلابة Leeb لقياس صلابة سطح المحامل، بدقة قياس ±6HLD.

التحليل المعدني: استخدم مجهرًا معدنيًا احترافيًا لتحليل التركيب المعدني الداخلي للمعدن.

التسامح الهندسي: استخدم مقياس الاستدارة لقياس هندسة المحامل وموقعها النسبي.

مراقبة الضوضاء: استخدم مقياس الاهتزاز لمراقبة الاهتزاز أثناء التشغيل والحصول على بيانات الضوضاء.

المميزات &الفوائد

محامل دوارة أسطوانية متقاطعة أحادية الصف، مسننة خارجيًا، تتطلب دقة تركيب عالية. الأسطوانات مرتبة بنسبة 1:1.
111
تتميز الحلقة الخارجية بأداء ميكانيكي ممتاز، وقوة وصلابة عالية. بعد الإخماد والمعالجة الحرارية (Q+T)، تتميز بمقاومة التعب والصدمات، ومتانة ممتازة في درجات الحرارة المنخفضة.
تتميز الحلقة الداخلية بأداء ميكانيكي ممتاز، وقوة وصلابة عالية. بعد الإخماد والمعالجة الحرارية (Q+T)، تتميز بمقاومة التعب والصدمات، ومتانة ممتازة في درجات الحرارة المنخفضة.
تعتبر الأسطوانات والكرات نوعين من عناصر التدحرج، والتي تعد المكونات الأكثر أهمية في محامل الدعم الدوارة والعناصر التدحرجية الأكثر استخدامًا في صناعة المحامل.
يقع بين مساري الحركة الخارجي والداخلي وبكرات/كرات المحامل. وهو عبارة عن كتلة عازلة تعمل كقفص.
يؤدي هذا الزيت دورين: أولًا، منع فقدان شحم أو زيت التزييت داخل المحامل، مما يضمن تزييتها بشكل صحيح. ثانيًا، حماية المحامل من الغبار الخارجي أو الغازات الضارة، وبالتالي منع تلفها.
لضمان سلاسة تشغيل المحامل، من الضروري حقن شحم أو زيت تشحيم بين الحلقات الداخلية والخارجية للمحامل. وظيفة شحم أو زيت التشحيم هي تقليل معامل الاحتكاك والتآكل، وتقليل حرارة المحامل وفقدانها بسبب الاحتكاك، وإطالة عمرها الافتراضي.
