011.25.450
- (D)القطر الخارجي
- 543 mm
- (d) القطر الداخلي
- 357 mm
- (H) الارتفاع الكلي
- 70 mm
قد تختلف الصورة عن المنتج. راجع المواصفات الفنية للحصول على التفاصيل.

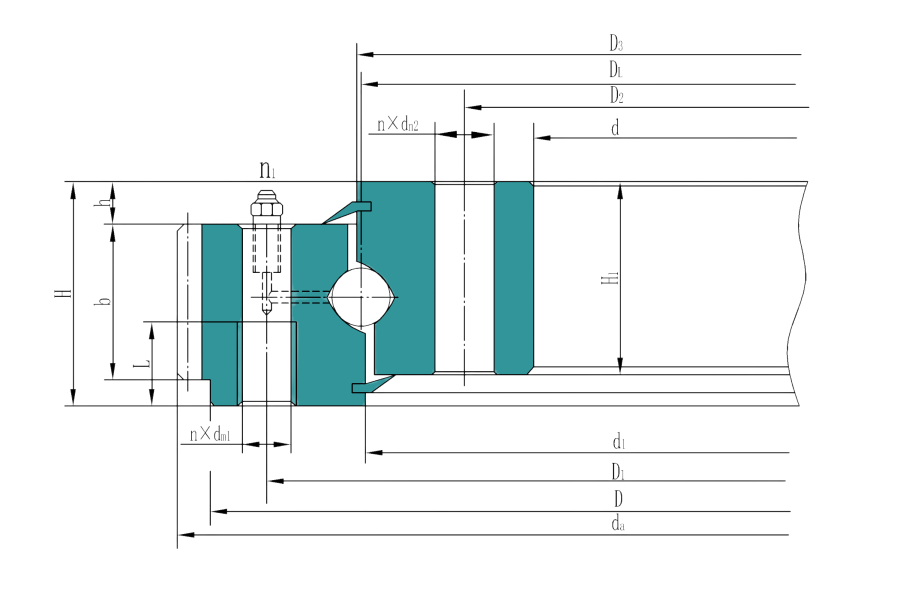

المواصفات
011 Seris - 011.25.450
(D)القطر الخارجي :
543 mm
(d) القطر الداخلي :
357 mm
(H) الارتفاع الكلي :
70 mm
(D1)الدائرة المركزية قطر الحلقة الخارجية :
507 mm
(D2)الدائرة المركزية قطر الحلقة الداخلية :
393 mm
(dn1 & dn2)قطر الثقوب :
18 mm
(dm1و dm2)قطر الثقوب الملولبة :
M16
(L)عُمْق :
32 mm
عدد الثقوب :
24
عدد فتحات الشحوم :
2
(D3) القطر الخارجي للحلقة الداخلية :
451 mm
(d1) القطر الداخلي للحلقة الخارجية :
449 mm
(H1) عرض الحلقة الخارجية :
60 mm
(h) فرق العرض في الأسفل :
10 mm
(b)عرض سن الترس :
50 mm
وحْدة :
6 mm
(da) قطر الطرف :
576 mm
(z) عدد الأسنان :
94
نوع الترس :
External Gear
