014.30.1000
- (D)القطر الخارجي
- 1122 mm
- (d) القطر الداخلي
- 878 mm
- (H) الارتفاع الكلي
- 100 mm
قد تختلف الصورة عن المنتج. راجع المواصفات الفنية للحصول على التفاصيل.

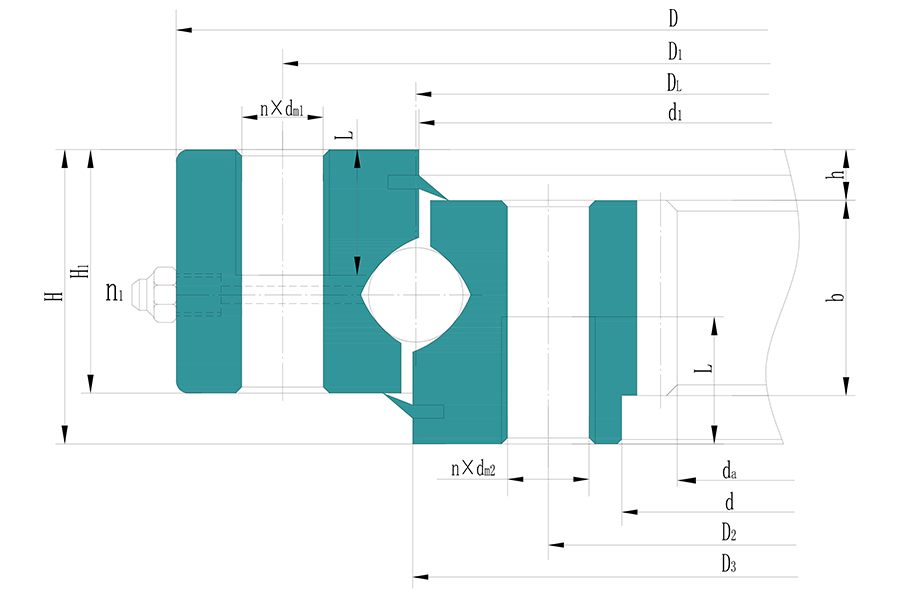

المواصفات
014 Seris - 014.30.1000
(D)القطر الخارجي :
1122 mm
(d) القطر الداخلي :
878 mm
(H) الارتفاع الكلي :
100 mm
(D1)الدائرة المركزية قطر الحلقة الخارجية :
1078 mm
(D2)الدائرة المركزية قطر الحلقة الداخلية :
922 mm
(dn1 & dn2)قطر الثقوب :
22 mm
(dm1و dm2)قطر الثقوب الملولبة :
M20
(L)عُمْق :
40 mm
عدد الثقوب :
36
عدد فتحات الشحوم :
6
(D3) القطر الخارجي للحلقة الداخلية :
1001 mm
(d1) القطر الداخلي للحلقة الخارجية :
998 mm
(H1) عرض الحلقة الخارجية :
90 mm
(h) فرق العرض في الأسفل :
10mm
(b)عرض سن الترس :
80 mm
وحْدة :
12 mm
(da) قطر الطرف :
820.8 mm
(z) عدد الأسنان :
69
نوع الترس :
Internal Gear
