E.1050.20.00.B

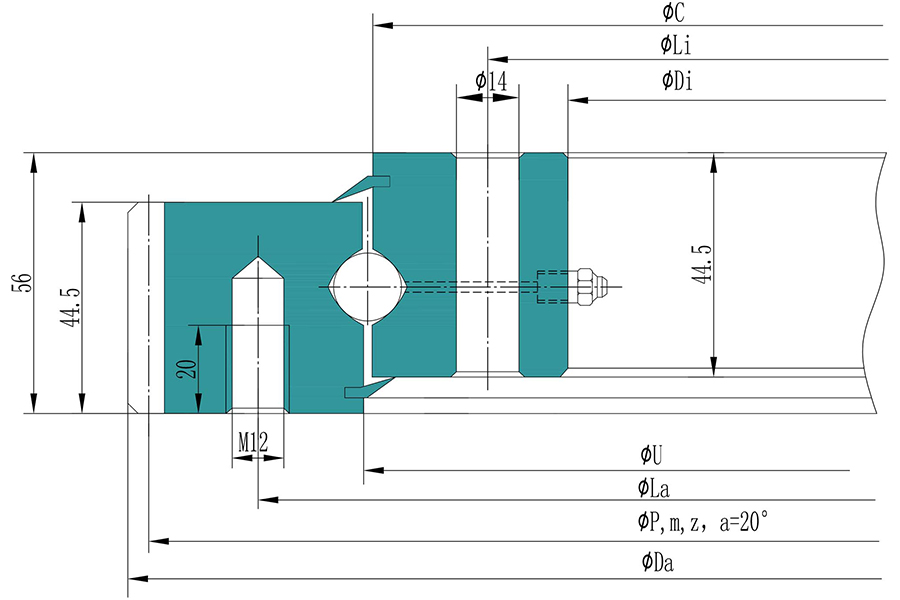

- (Da) القطر الخارجي
- 1046.1 mm
- (U) القطر الداخلي على الحلقة الخارجية
- 945.5 mm
- (C)قطر الخارجي على الحلقة الداخلية
- 942.5 mm
قد تختلف الصورة عن المنتج. راجع المواصفات الفنية للحصول على التفاصيل.
المواصفات
E.20.B Seris - E.1050.20.00.B
(Da) القطر الخارجي :
1046.1 mm
(U) القطر الداخلي على الحلقة الخارجية :
945.5 mm
(C)قطر الخارجي على الحلقة الداخلية :
942.5 mm
(Di)القطر الداخلي :
872 mm
(La) دائرة الترباس الخارجي :
985 mm
(na) عدد ثقوب البراغي في الحلقة الداخلية :
40
(Li)قطر دائرة الترباس الداخلي :
898 mm
(ni) عدد ثقوب البراغي في الحلقة الداخلية :
44
قطر دائرة خطوة الترس :
1032 mm
وحْدة :
8 mm
(z) عدد الأسنان :
129
Fzحمولة أسنان التروس :
17.60 KN
Fzحمولة أسنان التروس :
35.20 KN
وَزْن :
77 kg
نوع الترس :
External Gear
