E.900.25.00.B
- (Da) القطر الخارجي
- 898 mm
- (U) القطر الداخلي على الحلقة الخارجية
- 754 mm
- (+IT8) قطر الخطوة على الحلقة الخارجية
- 755 mm
قد تختلف الصورة عن المنتج. راجع المواصفات الفنية للحصول على التفاصيل.

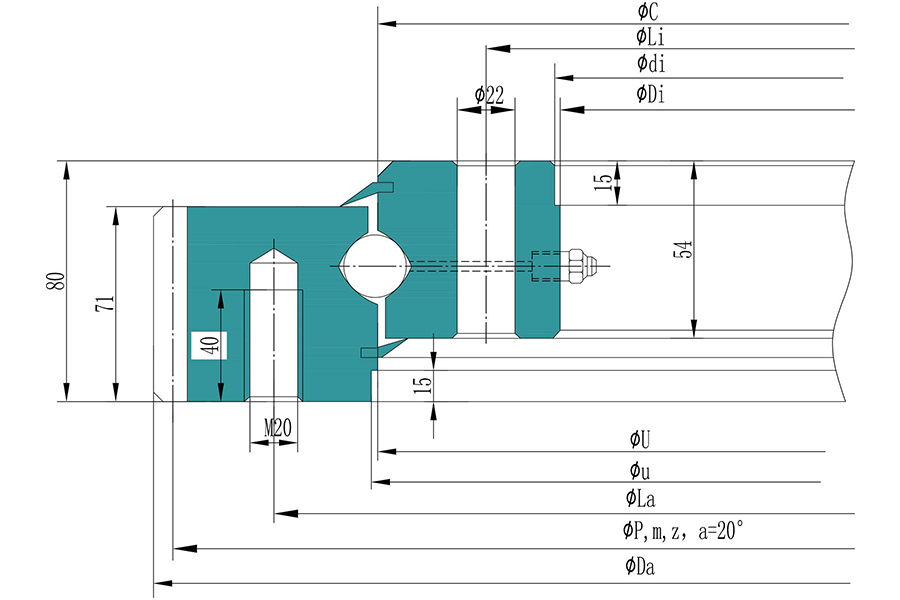

المواصفات
E.25.B Seris - E.900.25.00.B
(Da) القطر الخارجي :
898 mm
(U) القطر الداخلي على الحلقة الخارجية :
754 mm
(+IT8) قطر الخطوة على الحلقة الخارجية :
755 mm
(C)قطر الخارجي على الحلقة الداخلية :
754 mm
(+IT8) قطر الخطوة على الحلقة الداخلية :
657 mm
(Di)القطر الداخلي :
655 mm
(La) دائرة الترباس الخارجي :
816 mm
(na) عدد ثقوب البراغي في الحلقة الداخلية :
24
(Li)قطر دائرة الترباس الداخلي :
695 mm
(ni) عدد ثقوب البراغي في الحلقة الداخلية :
24
قطر دائرة خطوة الترس :
882 mm
وحْدة :
9 mm
(z) عدد الأسنان :
98
Fzحمولة أسنان التروس :
34.10 KN
Fzحمولة أسنان التروس :
68.20 KN
وَزْن :
128 kg
نوع الترس :
External Gear
