E.650.20.00.C
- (Da) القطر الخارجي
- 640.8 mm
- (U) القطر الداخلي على الحلقة الخارجية
- 545.5 mm
- (C)قطر الخارجي على الحلقة الداخلية
- 542.5 mm
قد تختلف الصورة عن المنتج. راجع المواصفات الفنية للحصول على التفاصيل.
المواصفات

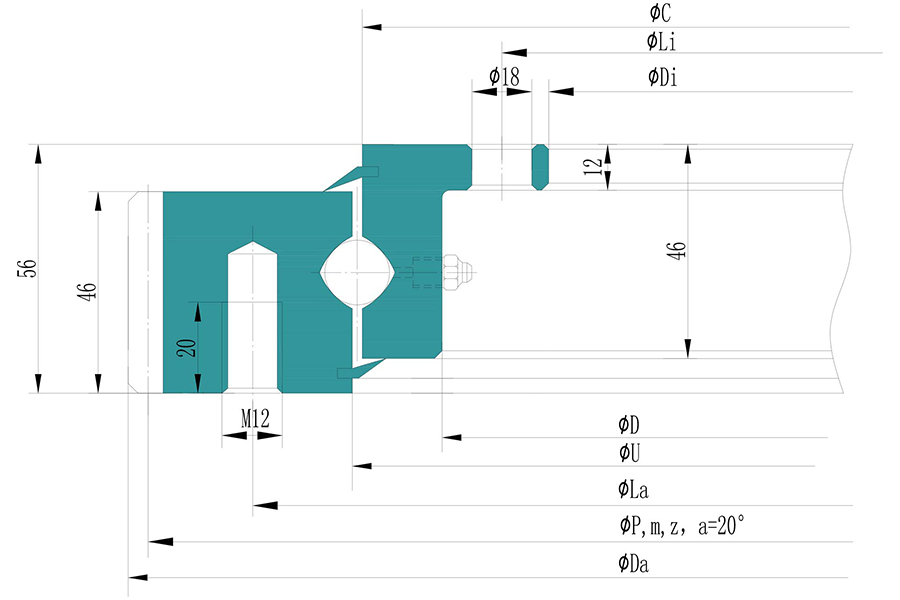

E.20.C Seris - E.650.20.00.C
(Da) القطر الخارجي :
640.8 mm
(U) القطر الداخلي على الحلقة الخارجية :
545.5 mm
(C)قطر الخارجي على الحلقة الداخلية :
542.5 mm
(D)قطر شفة الحلقة الداخلية :
505 mm
(Di)القطر الداخلي :
434 mm
(La) دائرة الترباس الخارجي :
585 mm
(na) عدد ثقوب البراغي في الحلقة الداخلية :
14
(Li)قطر دائرة الترباس الداخلي :
462 mm
(ni) عدد ثقوب البراغي في الحلقة الداخلية :
14
قطر دائرة خطوة الترس :
630 mm
وحْدة :
6 mm
(z) عدد الأسنان :
105
حمل أسنان التروس Fz (nom) :
13.10 KN
حمل أسنان التروس Fz (الحد الأقصى) :
26.20 KN
المادّة :
C45N
وَزْن :
40 kg
نوع الترس :
External Gear
