E.1300.32.00.C
- (Da) القطر الخارجي
- 1300 mm
- (U) القطر الداخلي على الحلقة الخارجية
- 1155 mm
- (C)قطر الخارجي على الحلقة الداخلية
- 1155 mm
قد تختلف الصورة عن المنتج. راجع المواصفات الفنية للحصول على التفاصيل.

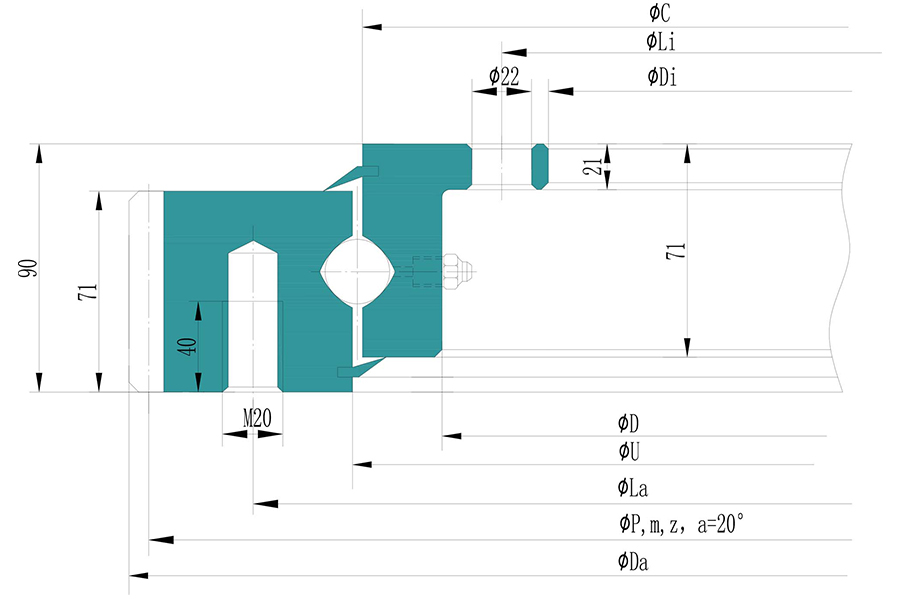

المواصفات
E.32.C Seris - E.1300.32.00.C
(Da) القطر الخارجي :
1300 mm
(U) القطر الداخلي على الحلقة الخارجية :
1155 mm
(C)قطر الخارجي على الحلقة الداخلية :
1155 mm
(D)قطر شفة الحلقة الداخلية :
1093 mm
(Di)القطر الداخلي :
1005 mm
(La) دائرة الترباس الخارجي :
1216 mm
(na) عدد ثقوب البراغي في الحلقة الداخلية :
36
(Li)قطر دائرة الترباس الداخلي :
1045 mm
(ni) عدد ثقوب البراغي في الحلقة الداخلية :
36
قطر دائرة خطوة الترس :
1280 mm
وحْدة :
10 mm
(z) عدد الأسنان :
128
حمل أسنان التروس Fz (nom) :
37.85 KN
حمل أسنان التروس Fz (الحد الأقصى) :
75.70 KN
المادّة :
C45N
وَزْن :
200 kg
نوع الترس :
External Gear
