I.950.20.00.C
- (Da) القطر الخارجي
- 948 mm
- (U) القطر الداخلي على الحلقة الخارجية
- 883 mm
- (C)قطر الخارجي على الحلقة الداخلية
- 845.5 mm
قد تختلف الصورة عن المنتج. راجع المواصفات الفنية للحصول على التفاصيل.

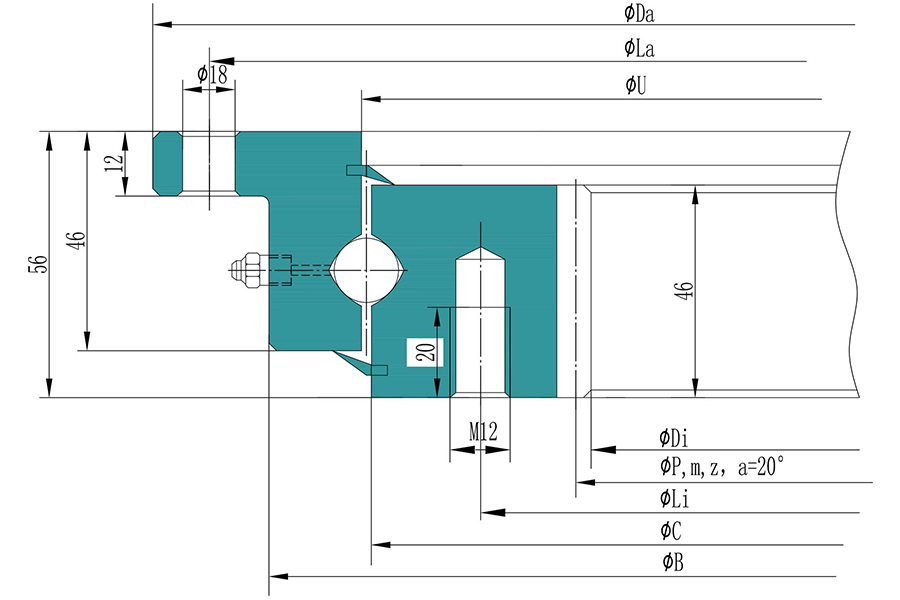

المواصفات
I.20.C Seris - I.950.20.00.C
(Da) القطر الخارجي :
948 mm
(U) القطر الداخلي على الحلقة الخارجية :
883 mm
(C)قطر الخارجي على الحلقة الداخلية :
845.5 mm
(D)قطر شفة الحلقة الداخلية :
842.5 mm
(Di)القطر الداخلي :
737.6 mm
(La) دائرة الترباس الخارجي :
920 mm
(na) عدد ثقوب البراغي في الحلقة الداخلية :
14
(Li)قطر دائرة الترباس الداخلي :
805 mm
(ni) عدد ثقوب البراغي في الحلقة الداخلية :
20
قطر دائرة خطوة الترس :
752 mm
وحْدة :
8 mm
(z) عدد الأسنان :
94
حمل أسنان التروس Fz (nom) :
18.30 KN
حمل أسنان التروس Fz (الحد الأقصى) :
36.60 KN
المادّة :
C45N
وَزْن :
61 kg
نوع الترس :
Internal Gear
