I.1300.32.00.C
- (Da) القطر الخارجي
- 1300 mm
- (U) القطر الداخلي على الحلقة الخارجية
- 1217 mm
- (C)قطر الخارجي على الحلقة الداخلية
- 1155 mm
قد تختلف الصورة عن المنتج. راجع المواصفات الفنية للحصول على التفاصيل.

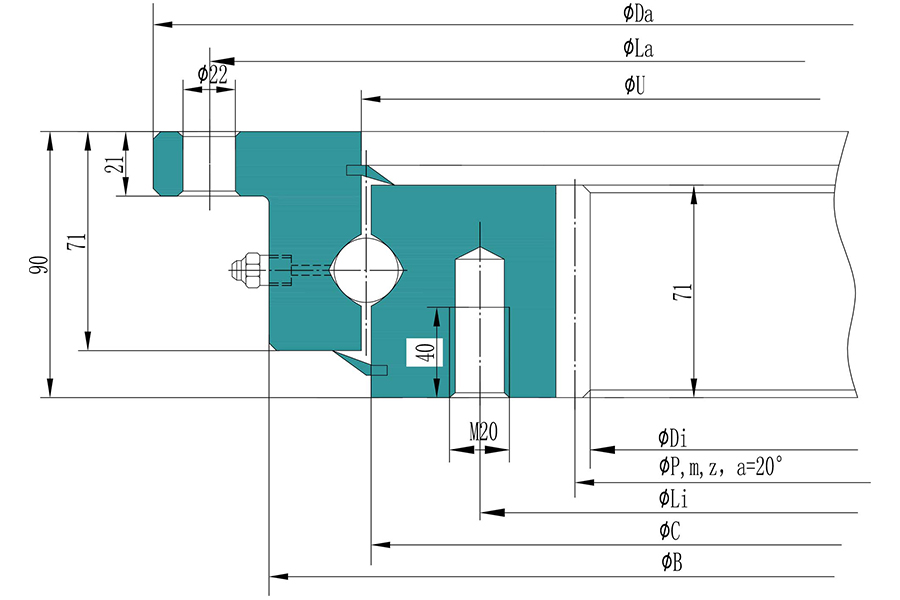

المواصفات
I.32.C Seris - I.1300.32.00.C
(Da) القطر الخارجي :
1300 mm
(U) القطر الداخلي على الحلقة الخارجية :
1217 mm
(C)قطر الخارجي على الحلقة الداخلية :
1155 mm
(D)قطر شفة الحلقة الداخلية :
1155 mm
(Di)القطر الداخلي :
1012 mm
(La) دائرة الترباس الخارجي :
1260 mm
(na) عدد ثقوب البراغي في الحلقة الداخلية :
36
(Li)قطر دائرة الترباس الداخلي :
1094 mm
(ni) عدد ثقوب البراغي في الحلقة الداخلية :
36
قطر دائرة خطوة الترس :
1030 mm
وحْدة :
10 mm
(z) عدد الأسنان :
103
حمل أسنان التروس Fz (nom) :
42.10 KN
حمل أسنان التروس Fz (الحد الأقصى) :
84.20 KN
المادّة :
C45N
وَزْن :
192 kg
نوع الترس :
Internal Gear
