محامل الأسطوانة الكروية ذات الصفين مع غلاف محول

محامل الأسطوانة الكروية ذات الصفين مع غلاف محول

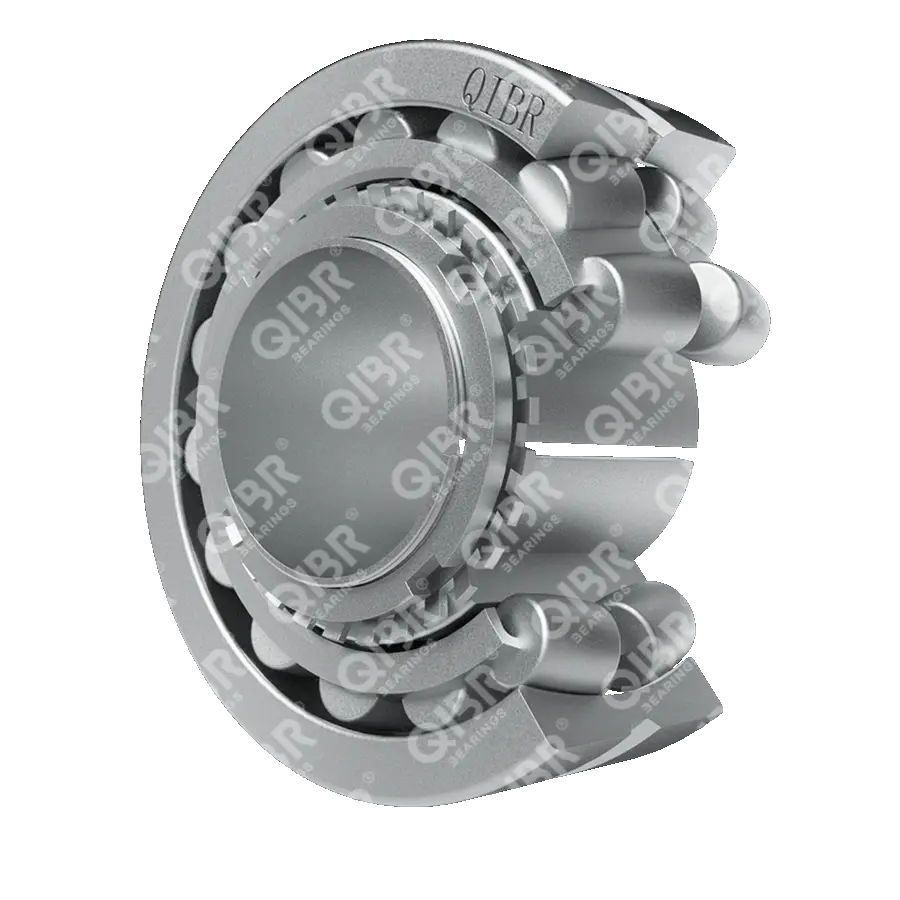

تتكون المحامل الأسطوانية الكروية ذات الغلاف المحول من حلقة داخلية وحلقة خارجية وبكرات وحلقة ضبط. توجد بعض الثقوب المدببة على حلقة الضبط ذات الغلاف المحول، والتي تُستخدم مع صامولة القفل. من خلال تدوير صامولة القفل عكس اتجاه عقارب الساعة، يمكن تقليل الخلوص داخل المحمل الأسطواني، وبالتالي تحقيق الغرض من إحكام المحامل.

إن تصميم محامل الأسطوانة الكروية ذات الصف المزدوج مع غلاف المحول يبسط عملية التركيب والإزالة. يمكن تركيب محامل التجويف المخروطي وإزالتها بسهولة على العمود باستخدام أدوات التثبيت أو أكمام السحب، وهو أمر مفيد للغاية للصيانة والاستبدال.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh,DIN / VDEh

Innenringdurchmesser

20mm-1000mm

Außenringdurchmesser

52mm-1580mm

Gewicht

0.3kg-4340kg

Material

52100/100Cr6/SUJ2/20Cr2Ni4A

Marke

QIBR/OEM/Neutral

Verpackung

QIBR/الحزمة الصناعية القياسيةe/OEM

Anwendungen

الناقلات، الكسارات، الشاشات، الناقلات، آلات الورق، توربينات الرياح، مصانع الدرفلة، آلات الصب المستمر

محامل الأسطوانة الكروية ذات الصفين مع غلاف محول

46pj65f46j6myzemve2bh0g54f

100

المرشحات

رقم. المنتج رقم المنتج كم محول تصنيف الحمل الديناميكي الأساسي (d) القطر الداخلي (D)القطر الخارجي وَزْن (B) العرض الكلي
1 22205 22205 EK+H 305 H 305 49.9 KN 52 mm 0.33 kg 18 mm
2 22206 22206 EK+H 306 H 306 66.1 KN 62 mm 0.39 kg 20 mm
3 22207 22207 EK+H 307 H 307 88.8 KN 72 mm 0.59 kg 23 mm
4 22208 22208 EK+H 308 H 308 98.5 KN 80 mm 0.68 kg 23 mm
5 BS2-2208-2RSK/VT143+H BS2-2208-2RSK/VT143+H 2308 E H 2308 98.5 KN 80 mm 0.8 kg 28 mm
6 21308 21308 EK+H 308 H 308 107 KN 90 mm 0.92 kg 23 mm
7 22308 22308 EK+H 2308 H 2308 155 KN 90 mm 1.25 kg 33 mm
8 22209 22209 EK+H 309 H 309 104 KN 85 mm 0.81 kg 23 mm
9 BS2-2209-2RSK/VT143+H BS2-2209-2RSK/VT143+H 309 E H 309 E 104 KN 85 mm 0.9 kg 28 mm
10 21309 21309 EK+H 309 H 309 129 KN 100 mm 1.2 kg 25 mm
11 22309 22309 EK+H 2309 H 2309 190 KN 100 mm 1.7 kg 36 mm
12 22210 22210 EK+H 310 H 310 107 KN 90 mm 0.9 kg 23 mm
13 BS2-2210-2RSK/VT143+H BS2-2210-2RSK/VT143+H 310 E H 310 E 107 KN 90 mm 1.0 kg 28 mm
14 21310 21310 EK+H 310 H 310 159 KN 110 mm 1.6 kg 27 mm
15 22310 22310 EK+H 2310 H 2310 228 KN 110 mm 2.25 kg 40 mm
16 22211 22211 EK+H 311 H 311 129 KN 100 mm 1.1 kg 25 mm
17 BS2-2211-2RSK/VT143/ BS2-2211-2RSK/VT143 H 311 E 129 KN 100 mm 1.3 kg 31 mm
18 21311 21311 EK+H 311 H 311 159 KN 120 mm 1.95 kg 29 mm
19 22311 22311 EK+H 2311 H 2311 280 KN 120 mm 2.85 kg 43 mm
20 22212 22212 EK+H 312 H 312 159 KN 110 mm 28 mm 1.45 kg
21 BS2-2212-2RSK/VT143+H BS2-2212-2RSK/VT143+H 312 E H 312 E 159 KN 110 mm 1.7 kg 34 mm
22 21312 21312 EK+H 312 H 312 217 KN 130 mm 2.35 kg 31 mm
23 22312 22312 EK+H 2312 H 2312 325 KN 130 mm 3.5 kg 46 mm
24 22213 22213 EK+H 313 H 313 198 KN 120 mm 1.95 kg 31 mm
25 BS2-2213-2RSK/VT143+H BS2-2213-2RSK/VT143+H 2313 E H 2313 E 198 KN 120 mm 2.1 kg 38 mm
26 22214 22214 EK+H 314 H 314 213 KN 125 mm 2.15 kg 31 mm
27 BS2-2214-2RSK/VT143+H BS2-2214-2RSK/VT143+H 314 E H 314 E 213 KN 125 mm 2.4 kg 38 mm
28 21313 21313 EK+H 313 H 313 243 KN 140 mm 2.9 kg 33 mm
29 22313 22313 EK+H 2313 H 2313 357 KN 140 mm 4.2 kg 48 mm
30 21314 21314 EK+H 314 H 314 291 KN 150 mm 3.7 kg 35 mm
31 22314 22314 EK+H 2314 H 2314 413 KN 150 mm 5.35 kg 51 mm
32 22215 22215 EK+H 315 H 315 217 KN 130 mm 2.45 kg 31 mm
33 BS2-2215-2RSK/VT143+H BS2-2215-2RSK/VT143+H 315 E H 315 E 217 KN 130 mm 2.8 kg 38 mm
34 21315 21315 EK+H 315 H 315 291 KN 160 mm 4.5 kg 37 mm
35 22315 22315 EK+H 2315 H 2315 462 KN 160 mm 6.5 kg 55 mm
36 22216 22216 EK+H 316 H 316 243 KN 140 mm 3 kg 33 mm
37 BS2-2216-2RSK/VT143+H BS2-2216-2RSK/VT143+H 316 E H 316 E 243 KN 140 mm 3.3 kg 40 mm
38 21316 21316 EK+H 316 H 316 331 KN 170 mm 5.3 kg 39 mm
39 22316 22316 EK+H 2316 H 2316 516 KN 170 mm 7.65 kg 58 mm
40 22217 22217 EK+H 317 H 317 291 KN 150 mm 3.7 kg 36 mm
41 BS2-2217-2RSK/VT143+H BS2-2217-2RSK/VT143+H 317 E H 317 E 291 KN 150 mm 4.1 kg 44 mm
42 21317 21317 EK+H 317 H 317 331 KN 180 mm 6.2 kg 41 mm
43 22317 22317 EK+H 2317 H 2317 577 KN 180 mm 8.85 kg 60 mm
44 22218 22218 EK+H 318 H 318 331 KN 160 mm 4.55 kg 40 mm
45 BS2-2218-2RSK/VT143+H BS2-2218-2RSK/VT143+H 2318 E/L73 H 2318 E/L73 331 KN 160 mm 5.1 kg 48 mm
46 23218 23218 CCK/W33+H 2318 H 2318 372 KN 160 mm 6 kg 52.4 mm
47 21318 21318 EK+H 318 H 318 393 KN 190 mm 7.25 kg 43 mm
48 22318 22318 EK+H 2318 H 2318 637 KN 190 mm 10.5 kg 64 mm
49 22219 22219 EK+H 319 H 319 393 KN 170 mm 5.45 kg 43 mm
50 21319 21319 EK+H 319 H 319 433 KN 200 mm 8.25 kg 45 mm
51 22319 22319 EK+H 2319 H 2319 699 KN 200 mm 12 kg 67 mm
52 23120 23120 CCK/W33+H 3120 H 3120 385 KN 165 mm 6.15 kg 52 mm
53 22220 22220 EK+H 320 H 320 433 KN 180 mm 6.4 kg 46 mm
54 BS2-2220-2RS5K/VT143+H BS2-2220-2RS5K/VT143+H 2320 E H 2320 E 433 KN 180 mm 7.4 kg 55 mm
55 23220 23220 CCK/W33+H 2320 H 2320 498 KN 180 mm 8.75 kg 60.3 mm
56 21320 21320 EK+H 320 H 320 433 KN 215 mm 10.5 kg 47 mm
57 22320 22320 EK+H 2320 H 2320 847 KN 215 mm 15 kg 73 mm
58 23022 23022 CCK/W33+H 322 H 322 326 KN 170 mm 5.75 kg 45 mm
59 23122-2CS5K/VT143+H 23122-2CS5K/VT143+H 3122 E H 3122 E 451 KN 180 mm 7.7 kg 56 mm
60 23122 23122 CCK/W33+H 3122 H 3122 450 KN 180 mm 7.7 kg 56 mm
61 22222 22222 EK+H 322 H 322 572 KN 200 mm 8.9 kg 53 mm
62 BS2-2222-2RS5K/VT143+H BS2-2222-2RS5K/VT143+H 2322 E H 2322 E 572 KN 200 mm 10 kg 63 mm
63 23222-2CS5K/VT143/ 23222-2CS5K/VT143 H 2322 E 627 KN 200 mm 12.5 kg 69.8 mm
64 23222 23222 CCK/W33+H 2322 E H 2322 626 KN 200 mm 12.5 kg 69.8 mm
65 22322 22322 EK+H 2322 H 2322 989 KN 240 mm 21 kg 80 mm
66 23024 23024 CCK/W33+H 3024 H 3024 366 KN 180 mm 5.95 kg 46 mm
67 23124 23124 CCK/W33+H 3124 H 3124 534 KN 200 mm 10 kg 62 mm
68 22224 22224 EK+H 3124 H 3124 652 KN 215 mm 11 kg 58 mm
69 BS2-2224-2RS5K/VT143+H BS2-2224-2RS5K/VT143+H 2324 EH H 2324 EH 652 KN 215 mm 12.5 kg 69 mm
70 23224-2CS5K/VT143+H 23224-2CS5K/VT143+H 2324 L H 2324 L 734 KN 215 mm 14.5 kg 76 mm
71 23224 23224 CCK/W33+H 2324 H 2324 732 KN 215 mm 14.5 kg 76 mm
72 22324-2CS5K/VT143+H 22324-2CS5K/VT143+H 2324 H 2324 1022 KN 260 mm 25.5 kg 86 mm
73 22324 22324 CCK/W33+H 2324 H 2324 1019 KN 260 mm 25.5 kg 86 mm
74 23026-2CS5K/VT143+H 23026-2CS5K/VT143+H 3026 E H 3026 E 452 KN 200 mm 8.7 kg 52 mm
75 23026 23026 CCK/W33+H 3026 H 3026 452 KN 200 mm 8.6 kg 52 mm
76 23126 23126 CCK/W33+H 3126 H 3126 586 KN 210 mm 12 kg 64 mm
77 22226 22226 EK+H 3126 H 3126 758 KN 230 mm 14 kg 64 mm
78 BS2-2226-2CS5K/VT143+H BS2-2226-2CS5K/VT143+H 2326 L H 2326 L 758 KN 230 mm 14.5 kg 75 mm
79 23226-2CS5K/VT143+H 23226-2CS5K/VT143+H 2326 L H 2326 L 828 KN 230 mm 18 kg 80 mm
80 23226 23226 CCK/W33+H 2326 H 2326 826 KN 230 mm 18.5 kg 80 mm
81 23028-2CS5K/VT143+H 23028-2CS5K/VT143+H 3028 E H 3028 E 485 KN 210 mm 9.4 kg 53 mm
82 23028 23028 CCK/W33+H 3028 H 3028 485 KN 210 mm 9.4 kg 53 mm
83 23128 23128 CCK/W33+H 3128 H 3128 659 KN 225 mm 14.5 kg 68 mm
84 22228-2CS5K/VT143+H 22228-2CS5K/VT143+H 3128 L H 3128 L 744 KN 250 mm 17.5 kg 68 mm
85 22228 22228 CCK/W33 H 3128 743 KN 250 mm 18 kg 68 mm
86 23228-2CS5K/VT143+H 23228-2CS5K/VT143+H 2328 H 2328 963 KN 250 mm 24 kg 88 mm
87 23228 23228 CCK/W33+H 2328 H 2328 962 KN 250 mm 24 kg 88 mm
88 22328-2CS5K/VT143+H 22328-2CS5K/VT143+H 2328 H 2328 1359 KN 300 mm 41 kg 102 mm
89 22328 22328 CCK/W33+H 2328 H 2328 1357 KN 300 mm 41 kg 102 mm
90 23030-2CS5K/VT143+H 23030-2CS5K/VT143+H 3030 E H 3030 E 532 KN 225 mm 11.5 kg 56 mm
91 23030 23030 CCK/W33+H 3030 H 3030 531 KN 225 mm 11 kg 56 mm
92 22326-2CS5K/VT143+H 22326-2CS5K/VT143+H 2326 H 2326 1178 KN 280 mm 33 kg 93 mm
93 22326 22326 CCK/W33+H 2326 H 2326 1176 KN 280 mm 33 kg 93 mm
94 23130-2CS5K/VT143+H 23130-2CS5K/VT143+H 3130 E H 3130 E 884 KN 250 mm 20 kg 80 mm
95 23130 23130 CCK/W33+H 3130 H 3130 883 KN 250 mm 21 kg 80 mm
96 22230-2CS5K/VT143+H 22230-2CS5K/VT143+H 3130 H 3130 899 KN 270 mm 23 kg 73 mm
97 22230 22230 CCK/W33 +H 3130 H 3130 898 KN 270 mm 23 kg 73 mm
98 23230-2CS5K/VT143+H 23230-2CS5K/VT143+H 2330 L H 2330 L 1132 KN 270 mm 30 kg 96 mm
99 22330-2CS5K/VT143+ 22330-2CS5K/VT143+ H 2330 H 2330 1541 KN 320 mm 49 kg 108 mm
100 23230 23230 CCK/W33+ H 2330 H 2330 1129 KN 270 mm 30 kg 96 mm

ميزات ومزايا محامل الأسطوانة الكروية ذات الصف المزدوج QIBR مع غلاف المحول

تحل محامل الأسطوانة الكروية ذات الصف المزدوج QIBR بأكمام المحول العديد من المشاكل الرئيسية في مجالات مختلفة، وخاصة في الجوانب التالية:

1. القدرة على التكيف الذاتي

المسارات الخاصة بالحلقات الداخلية والخارجية للمحامل الأسطوانية الكروية ذات الصف المزدوج ذات الصف المزدوج مع أكمام المحول منحنية، والمحامل لها وظيفة محاذاة ذاتية، أي أنها يمكنها التعويض تلقائيًا عن الانحرافات الزاوية الناجمة عن انحناء العمود أو أخطاء التثبيت. لذلك، يمكنه تحمل الأحمال الشعاعية بالإضافة إلى أحمال محورية معينة، وهو مناسب بشكل خاص للتطبيقات ذات المتطلبات المنخفضة لدقة التثبيت.

2. قدرة تحمل قوية

تكون بكرات المحامل الكروية ذات الصف المزدوج مع أكمام المحول أسطوانية أو مائلة قليلاً، مع سطح تماس كبير، ويمكنها تحمل الأحمال الشعاعية الكبيرة والأحمال المحورية ثنائية الاتجاه. بسبب العدد الكبير من الأسطوانات، فإنها تتمتع بقدرة تحمل حمولة أعلى، خاصة في سيناريوهات التطبيقات ذات الأحمال العالية والتأثيرات العالية.

3. مناسبة لظروف العمل القاسية

يتم استخدام هذا النوع من المحامل غالبًا في البيئات القاسية مثل درجات الحرارة العالية والسرعة العالية والحمل الثقيل، ويمكن أن يعمل بشكل موثوق في ظل ظروف عمل قاسية نسبيًا. تتمتع محامل الأسطوانة الكروية ذات الصف المزدوج مع أكمام المحولات بقدرة قوية على التكيف ويمكنها استيعاب الإزاحات المحورية الأكبر وتغييرات الحمل الشعاعي.

4. سهل التركيب

بالمقارنة مع أنواع أخرى من المحامل الأسطوانية، فإن المحامل الأسطوانية الكروية ذات الصف المزدوج مع أكمام محولة تستخدم أكمام محولة لمنع المحامل من الارتخاء أو الانزلاق أثناء التشغيل. يثبت غلاف المحول المحمل على العمود بواسطة البراغي، وعادةً ما يكون بتصميم سداسي داخلي أو خارجي، وهو مناسب للتفكيك والتركيب.

تحسين أداء محامل الأسطوانة الكروية ذات الصف المزدوج QIBR مع غلاف المحول والحلول

1. تحسين مواد التشحيم

 حدد زيت التشحيم أو الشحم المناسب، وقم بإجراء الإضافات والمزائج المناسبة لتقليل الاحتكاك وتحسين مقاومة التآكل. إن استخدام مواد التشحيم الاصطناعية أو مواد التشحيم النانوية يمكن أن يحسن بشكل كبير من كفاءة وعمر المحامل.

2. عملية المعالجة الحرارية

 تحسين عملية المعالجة الحرارية لضمان أن صلابة ومتانة مادة المحمل تصل إلى أفضل حالة وتعزيز مقاومتها للتعب ومقاومة التآكل.

3. تحسين جودة العناصر الدوارة

 تقليل الاحتكاك والتآكل عن طريق تحسين تشطيب السطح وصلابة العناصر الدوارة. إن استخدام عناصر التدحرج عالية الدقة (مثل السيراميك) يمكن أن يحسن بشكل كبير من أداء تشغيل المحمل.

4. تحسين تصميم القفص

 اعتماد هيكل قفص أكثر تحسينًا، مثل استخدام مواد وتصميمات مقاومة لدرجات الحرارة العالية ومقاومة للتآكل، لتحسين متانة القفص واستقرار المحمل.

مجالات التطبيق الرئيسية لمحامل الأسطوانة الكروية ذات الصف المزدوج من QIBR بغلاف محولة

1. آلات التعدين

بالنسبة للمعدات مثل الكسارات، والناقلات، ومطاحن الكرات، وما إلى ذلك، نظرًا لبيئة العمل القاسية والأحمال الثقيلة، يمكن للمحامل الأسطوانية الكروية توفير قدرة تحمل عالية وتجنب الأعطال الناجمة عن أخطاء التثبيت.

2. المعدات المعدنية

على سبيل المثال، في معدات مصانع الدرفلة وطاولات الأسطوانات في مصانع الصلب، يمكن للمحامل الأسطوانية الكروية أن تتحمل بشكل فعال الأحمال الثقيلة والصدمات الناتجة عن الإنتاج المعدني.

3. مولد الطاقة الكهرومائية

محامل للمعدات ذات القدرة الكبيرة مثل التوربينات والمولدات. نظرًا لأن معدات الطاقة تحتاج إلى تحمل قدر كبير من الحمل والتشغيل لفترة طويلة، فإن المحامل الأسطوانية الكروية تتمتع بمحاذاة ذاتية جيدة وهي مناسبة لهذا النوع من المعدات.

4. الآلات الزراعية

الأجزاء الهامة من الآلات الزراعية مثل الجرارات والحصادات، وخاصة تلك التي تعمل في بيئات صعبة. بسبب الأرض غير المستوية أو الاهتزازات الكبيرة في بيئة عمل الآلات الزراعية، يمكن للمحامل الأسطوانية الكروية أن تقلل بشكل فعال الخسائر الناجمة عن محاذاة المعدات غير الدقيقة.
