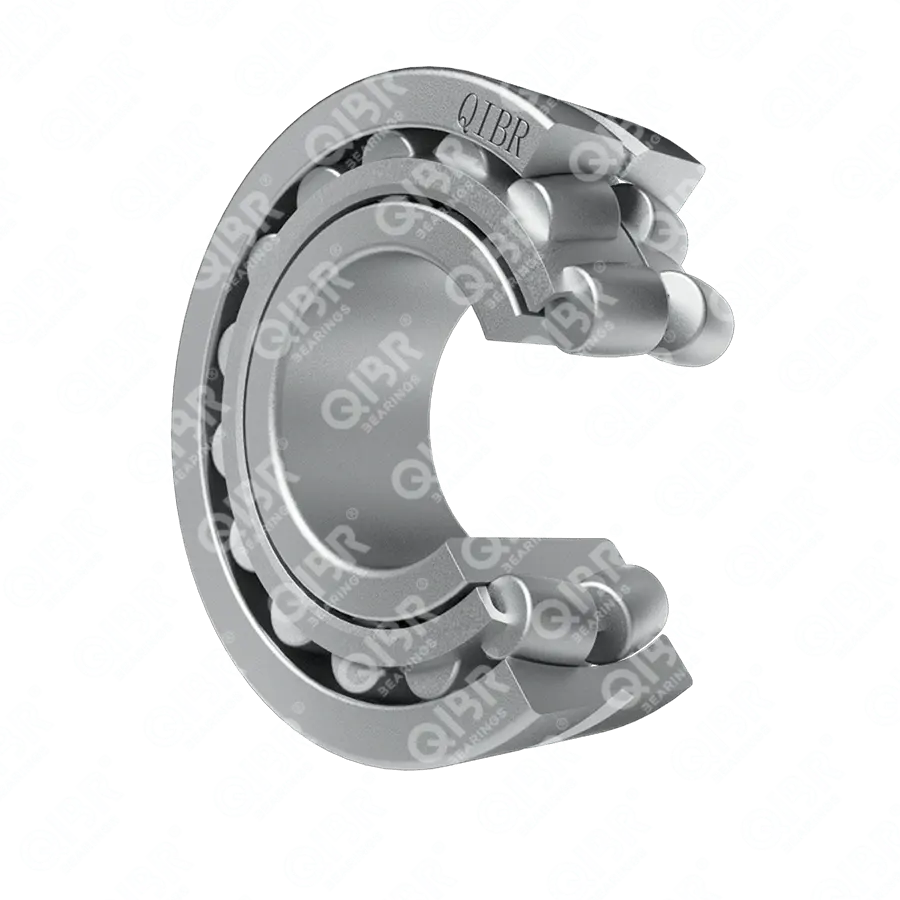

محامل الأسطوانة الكروية القياسية ذات الصفين

تحتوي محامل الأسطوانة الكروية ذات الصف المزدوج على صفين من الأسطوانات، ومسار كروي مشترك على الحلقة الخارجية، ومسارين على الحلقة الداخلية مائلين بزاوية نسبية لمحور المحامل. يتيح هذا الهيكل المبتكر لها أداء محاذاة ذاتية، لذلك لا تتأثر بسهولة بخطأ الزاوية بين العمود ومقعد صندوق المحامل أو انحناءات العمود، وهي مناسبة للمناسبات التي تحدث فيها أخطاء الزاوية بسبب أخطاء التركيب أو انحراف العمود. بالإضافة إلى القدرة على تحمل الأحمال الشعاعية، يمكن لهذه المحامل أيضًا تحمل الأحمال المحورية ثنائية الاتجاه.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh,DIN / VDEh

Innenringdurchmesser

20mm-1800mm

Außenringdurchmesser

52mm-2180mm

Gewicht

0.2kg-4300kg

Material

52100/100Cr6/SUJ2/20Cr2Ni4A

Marke

QIBR/OEM/Neutral

Verpackung

QIBR/الحزمة الصناعية القياسية/OEM

Anwendungen

الكسارات، الشاشات، الناقلات، مصانع الدرفلة، آلات الصب المستمر، توربينات الرياح، الرافعات، الرافعات الشوكية، الحفارات، الجرافات، خلاطات الخرسانة

QIBR اختيار نموذج

المرشحات

تصنيف الحمل الديناميكي الأساسي

(d) القطر الداخلي

(D)القطر الخارجي

وَزْن

(B) العرض الكلي

رقم.	رقم المنتج	تصنيف الحمل الديناميكي الأساسي	تصنيف الحمل الديناميكي الأساسي	(d) القطر الداخلي	(D)القطر الخارجي	وَزْن	(B) العرض الكلي
1	22205/20 E	49.9 KN	44 KN	20 mm	52 mm	0.28 kg	18 mm
2	22205 E	49.9 KN	44 KN	25 mm	52 mm	0.26 kg	18 mm
3	BS2-2205-2RS/VT143	49.9 KN	44 KN	25 mm	52 mm	0.26 kg	23 mm
4	21305 CC	49.1 KN	41.5 KN	25 mm	62 mm	0.28 kg	17 mm
5	22206 E	66.1 KN	60 KN	30 mm	62 mm	0.29 kg	20 mm
6	BS2-2206-2RS/VT143	66.1 KN	60 KN	30 mm	62 mm	0.34 kg	25 mm
7	21306 CC	65.7 KN	61 KN	30 mm	72 mm	0.41 kg	19 mm
8	22207 E	88.8 KN	85 KN	35 mm	72 mm	0.45 kg	23 mm
9	BS2-2207-2RS/VT143	88.8 KN	85 KN	35 mm	72 mm	0.52 kg	28 mm
10	21307 CC	79.2 KN	72 KN	35 mm	80 mm	0.55 kg	21 mm
11	22208 E	98.5 KN	90 KN	40 mm	80 mm	0.53 kg	23 mm
12	BS2-2208-2RS/VT143	98.5 KN	90 KN	40 mm	80 mm	0.57 kg	28 mm
13	21308 E	107 KN	108 KN	40 mm	90 mm	0.75 kg	23 mm
14	22308 E/VA405	155 KN	140 KN	40 mm	90 mm	1.05 kg	33 mm
15	22308 E	155 KN	140 KN	40 mm	90 mm	1.05 kg	33 mm
16	BS2-2308-2RS/VT143	155 KN	140 KN	40 mm	90 mm	1.2 kg	38 mm
17	22209 E	104 KN	98 KN	45 mm	85 mm	0.58 kg	23 mm
18	BS2-2209-2RS/VT143	104 KN	98 KN	45 mm	85 mm	0.66 kg	28 mm
19	21309 E	129 KN	127 KN	45 mm	100 mm	0.99 kg	25 mm
20	22309 E/VA405	190 KN	183 KN	45 mm	100 mm	1.4 kg	36 mm
21	22309 E	190 KN	183 KN	45 mm	100 mm	1.4 kg	36 mm
22	BS2-2309-2RS/VT143	190 KN	183 KN	45 mm	100 mm	1.6 kg	42 mm
23	22210 E	107 KN	108 KN	50 mm	90 mm	0.63 kg	23 mm
24	BS2-2210-2RS/VT143	107 KN	108 KN	50 mm	90 mm	0.7 kg	28 mm
25	21310 E	159 KN	166 KN	50 mm	110 mm	1.35 kg	27 mm
26	22310 E/VA405	228 KN	224 KN	50 mm	110 mm	1.9 kg	40 mm
27	22310 E	228 KN	224 KN	50 mm	110 mm	1.9 kg	40 mm
28	BS2-2310-2RS/VT143	228 KN	224 KN	50 mm	110 mm	2.1 kg	45 mm
29	22211 E	129 KN	127 KN	55 mm	100 mm	0.84 kg	25 mm
30	BS2-2211-2RS/VT143	129 KN	127 KN	55 mm	100 mm	1 kg	31 mm
31	21311 E	159 KN	166 KN	55 mm	120 mm	1.7 kg	29 mm
32	22311 E	280 KN	280 KN	55 mm	120 mm	2.45 kg	43 mm
33	22311 E/VA405	280 KN	280 KN	55 mm	120 mm	2.45 kg	43 mm
34	BS2-2311-2RS/VT143	280 KN	280 KN	55 mm	120 mm	2.8 kg	49 mm
35	22205 EK	49.9 KN	44 KN	25 mm	52 mm	0.26 kg	18 mm
36	22206 EK	66.1 KN	60 KN	30 mm	62 mm	0.29 kg	20 mm
37	22207 EK	88.8 KN	85 KN	35 mm	72 mm	0.45 kg	23 mm
38	22208 EK	98.5 KN	90 KN	40 mm	80 mm	0.53 kg	23 mm
39	BS2-2208-2RSK/VT143	98.5 KN	90 KN	40 mm	80 mm	0.57 kg	28 mm
40	21308 EK	107 KN	108 KN	40 mm	90 mm	0.75 kg	23 mm
41	22308 EK	155 KN	140 KN	40 mm	90 mm	1.05 kg	33 mm
42	22209 EK	104 KN	98 KN	45 mm	85 mm	0.58 kg	23 mm
43	21309 EK	129 KN	127 KN	45 mm	100 mm	0.99 kg	25 mm
44	22309 EK	190 KN	183 KN	45 mm	100 mm	1.4 kg	36 mm
45	22210 EK	107 KN	108 KN	50 mm	90 mm	0.63 kg	23 mm
46	21310 EK	159 KN	166 KN	50 mm	110 mm	1.35 kg	27 mm
47	22310 EK	228 KN	224 KN	50 mm	110 mm	1.9 kg	40 mm
48	22211 EK	129 KN	127 KN	55 mm	100 mm	0.84 kg	25 mm
49	21311 EK	159 KN	166 KN	55 mm	120 mm	1.7 kg	29 mm
50	22311 EK	280 KN	280 KN	55 mm	120 mm	2.45 kg	43 mm
51	22311 EK/VA405	280 KN	280 KN	55 mm	120 mm	2.45 kg	43 mm
52	22212 E	159 KN	166 KN	60 mm	110 mm	1.15 kg	28 mm
53	BS2-2212-2RS/VT143	159 KN	166 KN	60 mm	110 mm	1.3 kg	34 mm
54	21312 E	217 KN	240 KN	60 mm	130 mm	2.1 kg	31 mm
55	22312 E	325 KN	335 KN	60 mm	130 mm	3.1 kg	46 mm
56	22312 E/VA405	325 KN	335 KN	60 mm	130 mm	3.1 kg	46 mm
57	BS2-2312-2RS/VT143	325 KN	335 KN	60 mm	130 mm	3.4 kg	53 mm
58	BS2-2209-2RSK/VT143	104 KN	98 KN	45 mm	85 mm	0.66 kg	28 mm
59	BS2-2210-2RSK/VT143	107 KN	108 KN	50 mm	90 mm	0.7 kg	28 mm
60	BS2-2211-2RSK/VT143	129 KN	127 KN	55 mm	100 mm	1 kg	31 mm
61	24013 CC/W33	137 KN	173 KN	65 mm	100 mm	0.95 kg	35 mm
62	24013-2RS5W/VT143	137 KN	173 KN	65 mm	100 mm	0.95 kg	35 mm
63	22213 E	198 KN	216 KN	65 mm	120 mm	1.55 kg	31 mm
64	BS2-2213-2RS/VT143	198 KN	216 KN	65 mm	120 mm	1.6 kg	38 mm
65	21313 E	243 KN	270 KN	65 mm	140 mm	2.55 kg	33 mm
66	22313 E	357 KN	360 KN	65 mm	140 mm	3.75 kg	48 mm
67	22313 E/VA405	357 KN	360 KN	65 mm	140 mm	3.75 kg	48 mm
68	BS2-2313-2RS/VT143	357 KN	360 KN	65 mm	140 mm	4.15 kg	56 mm
69	22214 E	213 KN	228 KN	70 mm	125 mm	1.55 kg	31 mm
70	BS2-2214-2RS/VT143	213 KN	228 KN	70 mm	125 mm	1.8 kg	38 mm
71	21314 E	291 KN	325 KN	70 mm	150 mm	3.1 kg	35 mm
72	22314 E	413 KN	430 KN	70 mm	150 mm	4.55 kg	51 mm
73	22314 E/VA405	413 KN	430 KN	70 mm	150 mm	4.55 kg	51 mm
74	BS2-2314-2RS/VT143	413 KN	430 KN	70 mm	150 mm	5.1 kg	60 mm
75	24015-2RS5/VT143	181 KN	232 KN	75 mm	115 mm	1.55 kg	40 mm
76	24015 CC/W33	181 KN	232 KN	75 mm	115 mm	1.55 kg	40 mm
77	22215 E	217 KN	240 KN	75 mm	130 mm	1.7 kg	31 mm
78	BS2-2215-2RS/VT143	217 KN	240 KN	75 mm	130 mm	2.1 kg	38 mm
79	21315 E	291 KN	325 KN	75 mm	160 mm	3.75 kg	37 mm
80	22315 E	462 KN	475 KN	75 mm	160 mm	5.55 kg	55 mm
81	BS2-2315-2RS/VT143	462 KN	475 KN	75 mm	160 mm	6.5 kg	64 mm
82	22216 E	243 KN	270 KN	80 mm	140 mm	2.1 kg	33 mm
83	BS2-2216-2RS/VT143	243 KN	270 KN	80 mm	140 mm	2.4 kg	40 mm
84	21316 E	331 KN	375 KN	80 mm	170 mm	4.45 kg	39 mm
85	22316 E	516 KN	530 KN	80 mm	170 mm	6.6 kg	58 mm
86	BS2-2316-2RS/VT143	516 KN	530 KN	80 mm	170 mm	7.2 kg	67 mm
87	22212 EK	159 KN	166 KN	60 mm	110 mm	1.15 kg	28 mm
88	BS2-2212-2RSK/VT143	159 KN	166 KN	60 mm	110 mm	1.3 kg	34 mm
89	21312 EK	217 KN	240 KN	60 mm	130 mm	2.1 kg	31 mm
90	22312 EK	325 KN	335 KN	60 mm	130 mm	3.1 kg	46 mm
91	22312 EK/VA405	325 KN	335 KN	60 mm	130 mm	3.1 kg	46 mm
92	24013 CCK30/W33	137 KN	173 KN	65 mm	100 mm	0.95 kg	35 mm
93	22213 EK	198 KN	216 KN	65 mm	120 mm	1.55 kg	31 mm
94	BS2-2213-2RSK/VT143	198 KN	216 KN	65 mm	120 mm	1.6 kg	38 mm
95	21313 EK	243 KN	270 KN	65 mm	140 mm	2.55 kg	33 mm
96	22313 EK	357 KN	360 KN	65 mm	140 mm	3.75 kg	48 mm
97	22313 EK/VA405	357 KN	360 KN	65 mm	140 mm	3.75 kg	48 mm
98	22214 EK	213 KN	228 KN	70 mm	125 mm	1.55 kg	31 mm
99	21314 EK	291 KN	325 KN	70 mm	150 mm	3.1 kg	35 mm
100	22314 EK	413 KN	430 KN	70 mm	150 mm	4.55 kg	51 mm

ميزات ومزايا محامل الأسطوانة الكروية القياسية ذات الصف المزدوج QIBR

تحل محامل الأسطوانة الكروية القياسية ذات الصف المزدوج QIBR العديد من المشاكل الرئيسية في مختلف المجالات، وخاصة في الجوانب التالية:

1. القدرة على التكيف الذاتي

إن مسارات الحلقات الداخلية والخارجية للمحامل الأسطوانية الكروية ذات الصف المزدوج منحنية، كما أن المحامل لديها وظيفة محاذاة ذاتية، مما يعني أنها يمكن أن تعوض تلقائيًا عن الانحرافات الزاوية الناجمة عن انحناء العمود أو أخطاء التثبيت. لذلك، يمكنه تحمل الأحمال الشعاعية بالإضافة إلى أحمال محورية معينة، وهو مناسب بشكل خاص للتطبيقات ذات المتطلبات المنخفضة لدقة التثبيت.

2. قدرة تحمل قوية

تكون بكرات المحامل الأسطوانية الكروية أسطوانية أو مائلة قليلاً في الشكل، مع سطح تماس كبير، ويمكنها تحمل الأحمال الشعاعية الكبيرة والأحمال المحورية ثنائية الاتجاه. بسبب العدد الكبير من الأسطوانات، فإنها تتمتع بقدرة تحمل حمولة أعلى، خاصة في سيناريوهات التطبيقات ذات الأحمال العالية والتأثيرات العالية.

3. مناسبة لظروف العمل القاسية

يتم استخدام هذا النوع من المحامل غالبًا في البيئات القاسية مثل درجات الحرارة العالية والسرعة العالية والحمل الثقيل، ويمكن أن يعمل بشكل موثوق في ظل ظروف عمل قاسية نسبيًا. تتمتع المحامل الأسطوانية الكروية بقدرة قوية على التكيف ويمكنها استيعاب الإزاحات المحورية الأكبر وتغييرات الحمل الشعاعي.

4. سهولة التركيب

بالمقارنة مع أنواع أخرى من المحامل الأسطوانية، فإن المحامل الأسطوانية الكروية ذات الصف المزدوج قادرة على تبسيط متطلبات التركيب وتقليل مخاطر فشل المحمل بسبب أخطاء التركيب بسبب وظيفة المحاذاة الذاتية.

تحسين أداء المحمل الأسطواني الكروي القياسي ذو الصف المزدوج QIBR والحلول

1. تحسين مواد التشحيم

حدد زيت التشحيم أو الشحم المناسب، وقم بإجراء الإضافات والمزائج المناسبة لتقليل الاحتكاك وتحسين مقاومة التآكل. إن استخدام مواد التشحيم الاصطناعية أو مواد التشحيم النانوية يمكن أن يحسن بشكل كبير من كفاءة وعمر المحامل.

2. عملية المعالجة الحرارية

تحسين عملية المعالجة الحرارية لضمان أن صلابة ومتانة مادة المحمل تصل إلى أفضل حالة وتعزيز مقاومتها للتعب ومقاومة التآكل.

3. تحسين جودة العناصر الدوارة

تقليل الاحتكاك والتآكل عن طريق تحسين تشطيب السطح وصلابة العناصر الدوارة. إن استخدام عناصر التدحرج عالية الدقة (مثل السيراميك) يمكن أن يحسن بشكل كبير من أداء تشغيل المحمل.

4. تحسين تصميم القفص

اعتماد هيكل قفص أكثر تحسينًا، مثل استخدام مواد وتصميمات مقاومة لدرجات الحرارة العالية ومقاومة للتآكل، لتحسين متانة القفص واستقرار المحمل.

مجالات التطبيق الرئيسية لمحامل الأسطوانة الكروية القياسية ذات الصف المزدوج QIBR

1. آلات التعدين

بالنسبة للمعدات مثل الكسارات، والناقلات، ومطاحن الكرات، وما إلى ذلك، نظرًا لبيئة العمل القاسية والأحمال الثقيلة، يمكن للمحامل الأسطوانية الكروية ذات الصف المزدوج توفير قدرة تحمل عالية وتجنب الأعطال الناجمة عن أخطاء التثبيت.

2. المعدات المعدنية

على سبيل المثال، في معدات مصانع الدرفلة وطاولات الأسطوانات في مصانع الصلب، يمكن للمحامل الأسطوانية الكروية ذات الصف المزدوج أن تتحمل بشكل فعال الأحمال الثقيلة والصدمات الناتجة عن الإنتاج المعدني.

3. مولد الطاقة الكهرومائية

محامل للمعدات ذات القدرة الكبيرة مثل التوربينات والمولدات. نظرًا لأن معدات الطاقة تحتاج إلى تحمل قدر كبير من الحمل والتشغيل طويل الأمد، فإن محامل الأسطوانة الكروية ذات الصف المزدوج تتمتع بمحاذاة ذاتية جيدة وهي مناسبة لهذا النوع من المعدات.

4. صناعة بناء السفن

غالبًا ما تُستخدم المحامل الأسطوانية الكروية ذات الصف المزدوج في الأجزاء الرئيسية من السفن، مثل أعمدة الدفة وأعمدة ناقل الحركة، نظرًا لقدرتها الممتازة على تحمل الأحمال ومتانتها.
