محامل كروية ذات اتجاه دفع مزدوج

محامل كروية ذات اتجاه دفع مزدوج

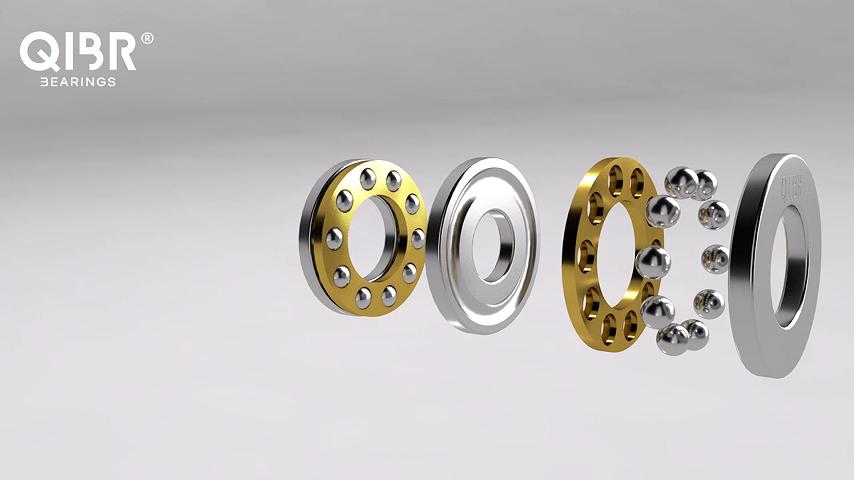

• تتكون من غسالة عمود واحدة، وغسالتي غلاف، ومجموعتي كرة وقفص.

   غسالات الإسكان والكرات والقفص تجميعات المحامل ذات الاتجاه المزدوج متطابقة مع تلك المستخدمة في المحامل أحادية الاتجاه.

• يمكنه استيعاب الأحمال المحورية وتحديد موقع العمود محوريًا، في كلا الاتجاهين.

• تتضمن مجالات تطبيق محامل الكرات ذات الدفع المزدوج بشكل أساسي صناعة السيارات، وصناعة الفضاء، والنقل بالسكك الحديدية، والمعدات الطبية، وصناعات التعدين.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Material

52100/100Cr6/SUJ2/الفولاذ المقاوم للصدأ

Komponenten

غسالة العمود، غسالتان للغطاء، كرة مزدوجة وتجميع القفص

Marke

QIBR/OEM/Neutral

Innendurchmesser

10mm-150mm

Außendurchmesser

32mm-250mm

Gesamtbreite

22mm-176mm

Verpackung

حزمة التصدير القياسية

Anwendungen

أنظمة النقل والآلات الزراعية والآلات النسيجية وما إلى ذلك

4652htw7wf3jmx0r0jcwjq7aw4

100

المرشحات

رقم. المنتج رقم المنتج تصنيف الحمل الديناميكي الأساسي تصنيف الحمل الديناميكي الأساسي (d) القطر الداخلي (D)القطر الخارجي كتلة (H) العرض
1 52202/ 52202 15.9 KN 25 KN 10 mm 32 mm 0.081 kg 22 mm
2 52202F/ 52202F 15.9 KN 25 KN 10 mm 32 mm 0.081 kg 22 mm
3 52202M/ 52202M 18.29 KN 37.5 KN 10 mm 32 mm 0.081 kg 22 mm
4 52202/P4/ 52202/P4 15.9 KN 25 KN 10 mm 32 mm 0.081 kg 22 mm
5 52204/ 52204 21.2 KN 37.5 KN 15 mm 40 mm 0.15 kg 26 mm
6 52204F/ 52204F 21.2 KN 37.5 KN 15 mm 40 mm 0.15 kg 26 mm
7 52204M/ 52204M 24.38 KN 56.25 KN 15 mm 40 mm 0.15 kg 26 mm
8 52204/P4/ 52204/P4 21.2 KN 37.5 KN 15 mm 40 mm 0.15 kg 26 mm
9 52205/ 52205 26.5 KN 50kN 20 mm 47 mm 0.22 kg 28 mm
10 52205F/ 52205F 26.5 KN 50kN 20 mm 47 mm 0.22 kg 28 mm
11 52205M/ 52205M 30.48 KN 75 KN 20 mm 47 mm 0.22 kg 28 mm
12 52205/P4/ 52205/P4 26.5 KN 50kN 20 mm 47 mm 0.22 kg 28 mm
13 52305/ 52305 34.5 KN 60 KN 20 mm 52 mm 0.33 kg 34 mm
14 52305F/ 52305F 34.5 KN 60 KN 20 mm 52 mm 0.33 kg 34 mm
15 52305M/ 52305M 39.68 KN 90 KN 20 mm 52 mm 0.33 kg 34 mm
16 52305/P4/ 52305/P4 34.5 KN 60 KN 20 mm 52 mm 0.33 kg 34 mm
17 52406/ 52406 70.2 KN 122 KN 20 mm 70 mm 1 kg 52 mm
18 52406F/ 52406F 70.2 KN 122 KN 20 mm 70 mm 1 kg 52 mm
19 52406M/ 52406M 80.73 KN 183 KN 20 mm 70 mm 1 kg 52 mm
20 52406/P4/ 52406/P4 70.2 KN 122 KN 20 mm 70 mm 1 kg 52 mm
21 52206/ 52206 25.1 KN 51 KN 25 mm 52 mm 0.25 kg 29 mm
22 52206F/ 52206F 25.1 KN 51 KN 25 mm 52 mm 0.25 kg 29 mm
23 52206M/ 52206M 28.87 KN 76.5 KN 25 mm 52 mm 0.25 kg 29 mm
24 52206/P4/ 52206/P4 25.1 KN 51 KN 25 mm 52 mm 0.25 kg 29 mm
25 52306/ 52306 35.8 KN 65.5 KN 25 mm 60 mm 0.47 kg 38 mm
26 52306F/ 52306F 35.8 KN 65.5 KN 25 mm 60 mm 0.47 kg 38 mm
27 52306M/ 52306M 41.17 KN 98.25 KN 25 mm 60 mm 0.47 kg 38 mm
28 52306/P4/ 52306/P4 35.8 KN 65.5 KN 25 mm 60 mm 0.47 kg 38 mm
29 52407/ 52407 76.1 KN 137 KN 25 mm 80 mm 1.45 kg 59 mm
30 52407F/ 52407F 76.1 KN 137 KN 25 mm 80 mm 1.45 kg 59 mm
31 52407M/ 52407M 87.5 KN 205.5 KN 25 mm 80 mm 1.45 kg 59 mm
32 52407/P4/ 52407/P4 76.1 KN 137 KN 25 mm 80 mm 1.45 kg 59 mm
33 52207/ 52207 35.1 KN 73.5 KN 30 mm 62 mm 0.41 kg 34 mm
34 52207F/ 52207F 35.1 KN 73.5 KN 30 mm 62 mm 0.41 kg 34 mm
35 52207M/ 52207M 40.37 KN 110.25 KN 30 mm 62 mm 0.41 kg 34 mm
36 52207/P4/ 52207/P4 35.1 KN 73.5 KN 30 mm 62 mm 0.41 kg 34 mm
37 52208/ 52208 44.2 KN 96.5 KN 30 mm 68 mm 0.55 kg 36 mm
38 52208F/ 52208F 44.2 KN 96.5 KN 30 mm 68 mm 0.55 kg 36 mm
39 52208M/ 52208M 50.8 KN 144.75 KN 30 mm 68 mm 0.55 kg 36 mm
40 52208/P4/ 52208/P4 44.2 KN 96.5 KN 30 mm 68 mm 0.55 kg 36 mm
41 52307/ 52307 49.4 KN 96.5 KN 30 mm 68 mm 0.68 kg 44 mm
42 52307F/ 52307F 49.4 KN 96.5 KN 30 mm 68 mm 0.68 kg 44 mm
43 52307M/ 52307M 56.8 KN 144.75 KN 30 mm 68 mm 0.68 kg 44 mm
44 52307/P4/ 52307/P4 49.4 KN 96.5 KN 30 mm 68 mm 0.68 kg 44 mm
45 52308/ 52308 61.8 KN 122 KN 30 mm 78 mm 1.05 kg 49 mm
46 52308F/ 52308F 61.8 KN 122 KN 30 mm 78 mm 1.05 kg 49 mm
47 52308M/ 52308M 71.07 KN 183 KN 30 mm 78 mm 1.05 kg 49 mm
48 52308/P4/ 52308/P4 61.8 KN 122 KN 30 mm 78 mm 1.05 kg 49 mm
49 52408/ 52408 95.6 KN 183 KN 30 mm 90 mm 2.05 kg 65 mm
50 52408F/ 52408F 95.6 KN 183 KN 30 mm 90 mm 2.05 kg 65 mm
51 52408M/ 52408M 109.9 KN 274.5 KN 30 mm 90 mm 2.05 kg 65 mm
52 52408/P4/ 52408/P4 95.6 KN 183 KN 30 mm 90 mm 2.05 kg 65 mm
53 52209/ 52209 39 KN 86.5 KN 35 mm 73 mm 0.6 kg 37 mm
54 52209F/ 52209F 39 KN 86.5 KN 35 mm 73 mm 0.6 kg 37 mm
55 52209M/ 52209M 44.85 KN 130 KN 35 mm 73 mm 0.6 kg 37 mm
56 52209/P4/ 52209/P4 39 KN 86.5 KN 35 mm 73 mm 0.6 kg 37 mm
57 52309/ 52309 76.1 KN 153 KN 35 mm 85 mm 1.25 kg 52 mm
58 52309F/ 52309F 76.1 KN 153 KN 35 mm 85 mm 1.25 kg 52 mm
59 52309M/ 52309M 87.5 KN 229.5 KN 35 mm 85 mm 1.25 kg 52 mm
60 52309/P4/ 52309/P4 76.1 KN 153 KN 35 mm 85 mm 1.25 kg 52 mm
61 52409/ 52409 124 KN 240 KN 35 mm 100 mm 2.7 kg 72 mm
62 52409F/ 52409F 124 KN 240 KN 35 mm 100 mm 2.7 kg 72 mm
63 52409M/ 52409M 142.6 KN 360 KN 35 mm 100 mm 2.7 kg 72 mm
64 52409/P4/ 52409/P4 124 KN 240 KN 35 mm 100 mm 2.7 kg 72 mm
65 52210/ 52210 49.4 KN 116 KN 40 mm 78 mm 0.71 kg 39 mm
66 52210F/ 52210F 49.4 KN 116 KN 40 mm 78 mm 0.71 kg 39 mm
67 52210M/ 52210M 56.8 KN 174 KN 40 mm 78 mm 0.71 kg 39 mm
68 52210/P4/ 52210/P4 49.4 KN 116 KN 40 mm 78 mm 0.71 kg 39 mm
69 52310/ 52310 81.9 KN 170 KN 40mm 95mm 1.75 kg 58 mm
70 52310F/ 52310F 81.9 KN 170 KN 40mm 95mm 1.75 kg 58 mm
71 52310M/ 52310M 94.2 KN 255 KN 40mm 95mm 1.75 kg 58 mm
72 52310/P4/ 52310/P4 81.9 KN 170 KN 40mm 95mm 1.75 kg 58 mm
73 52211/ 52211 58.5 KN 134 KN 45 mm 90 mm 1.1 kg 45 mm
74 52211F/ 52211F 58.5 KN 134 KN 45 mm 90 mm 1.1 kg 45 mm
75 52211M/ 52211M 67.3 KN 201 KN 45 mm 90 mm 1.1 kg 45 mm
76 52211/P4/ 52211/P4 58.5 KN 134 KN 45 mm 90 mm 1.1 kg 45 mm
77 52311/ 52311 101 KN 224 KN 45 mm 105 mm 2.4 kg 64 mm
78 52311F/ 52311F 101 KN 224 KN 45 mm 105 mm 2.4 kg 64 mm
79 52311M/ 52311M 116 KN 336 KN 45 mm 105 mm 2.4 kg 64 mm
80 52311/P4/ 52311/P4 101 KN 224 KN 45 mm 105 mm 2.4 kg 64 mm
81 52411/ 52411 195 KN 400 KN 45 mm 120 mm 4.7 kg 87 mm
82 52411F/ 52411F 195 KN 400 KN 45 mm 120 mm 4.7 kg 87 mm
83 52411M/ 52411M 224 KN 600 KN 45 mm 120 mm 4.7 kg 87 mm
84 52411/P4/ 52411/P4 195 KN 400 KN 45 mm 120 mm 4.7 kg 87 mm
85 52212/ 52212 59.2 KN 140kN 50 mm 95 mm 1.2 kg 46 mm
86 52212F/ 52212F 59.2 KN 140kN 50 mm 95 mm 1.2 kg 46 mm
87 52212M/ 52212M 68.1 KN 210 KN 50 mm 95 mm 1.2 kg 46 mm
88 52212/P4/ 52212/P4 59.2 KN 140kN 50 mm 95 mm 1.2 kg 46 mm
89 52312/ 52312 101 KN 224 KN 50 mm 110 mm 2.55 kg 64 mm
90 52312F/ 52312F 101 KN 224 KN 50 mm 110 mm 2.55 kg 64 mm
91 52312M/ 52312M 116 KN 336 KN 50 mm 110 mm 2.55 kg 64 mm
92 52312/P4/ 52312/P4 101 KN 224 KN 50 mm 110 mm 2.55 kg 64 mm
93 52412M/ 52412M 229 KN 645 KN 50 mm 130 mm 6.35 kg 93 mm
94 52412/P4/ 52412/P4 229 KN 645 KN 50 mm 130 mm 6.35 kg 93 mm
95 52213/ 52213 60.5 KN 150 KN 55mm 100 mm 1.35 kg 47 mm
96 52213/P4/ 52213/P4 60.5 KN 150 KN 55mm 100 mm 1.35 kg 47 mm
97 52213M/ 52213M 70 KN 225 KN 55mm 100 mm 1.35 kg 47 mm
98 52213F/ 52213F 60.5 KN 150 KN 55mm 100 mm 1.35 kg 47 mm
99 52214/ 52214 62.4 KN 160 KN 55 mm 105 mm 1.5 kg 47 mm
100 52214F/ 52214F 62.4 KN 160 KN 55 mm 105 mm 1.5 kg 47 mm

ميزات ومزايا محامل كروية الدفع ثنائية الاتجاه QIBR

تتمتع محامل كريات الدفع ثنائية الاتجاه QIBR بالعديد من الميزات والمزايا الهامة وتلعب دورًا رئيسيًا في مختلف المجالات، وهو ما ينعكس بشكل رئيسي في الجوانب التالية:

1.QIBR محمل كروي ثنائي الاتجاه لديه قدرة تحمل قوية

تسمح محامل كريات الدفع ذات الاتجاهين QIBR لها بتحمل أحمال محورية أكبر وبالتالي فهي مناسبة للتطبيقات الميكانيكية التي تحتاج إلى دعم الأحمال المحورية العالية.

2. محمل كروي ثنائي الاتجاه QIBR يوفر المساحة

تتميز محامل كريات الدفع ذات الاتجاهين QIBR بهيكل مدمج ويمكن أن توفر قدرة تحمل كبيرة في مساحة صغيرة، وهو أمر مهم بشكل خاص للتصميمات محدودة المساحة.

3. QIBR محمل كروي ثنائي الاتجاه يدعم الحمل ثنائي الاتجاه

يمكن لمحامل كريات الدفع ثنائية الاتجاه QIBR أن تتحمل الأحمال المحورية من كلا الاتجاهين في وقت واحد، مما يبسط متطلبات التصميم في العديد من التطبيقات ويحسن موثوقية واستقرار النظام بأكمله.

4. سهل التركيب

تتميز محامل كروية الدفع ثنائية الاتجاه QIBR بأنها بسيطة نسبيًا وبديهية، وسهلة التركيب والتفكيك، ولا تتطلب أعمال صيانة مفرطة، مما يقلل من تكاليف الصيانة.

QIBR تحسين أداء المحامل الكروية ثنائية الاتجاه وحلولها

1. رفع تصميم القفص

يستخدم القفص لدعم الكرات والحفاظ على محاذاةها الصحيحة. يساعد تحسين تصميم القفص على تحسين أداء المحمل؛

تستخدم محامل كريات الدفع ثنائية الاتجاه QIBR مواد عالية القوة ومنخفضة الاحتكاك (مثل بولي تترافلوروإيثيلين والنايلون وما إلى ذلك) لصنع الأقفاص، والتي يمكن أن تقلل الاحتكاك وتحسن كفاءة دوران المحمل.

2. تحسين موثوقية المحمل

يمكن لمحامل كريات الدفع ثنائية الاتجاه QIBR إجراء اختبار أداء طويل المدى للمحامل لضمان قدرتها على العمل بثبات في ظل ظروف عمل مختلفة وتلبية عمر التصميم.

3. تحسين مقاومة التآكل

QIBR محامل كروية الدفع ثنائية الاتجاه مصنوعة من الفولاذ المقاوم للصدأ المقاوم للتآكل (مثل الفولاذ المقاوم للصدأ AISI 440C)، أو حماية إضافية للطلاء (مثل الجلفنة، ومعالجة التخميل)، والتي يمكن أن تحسن بشكل فعال مقاومة التآكل للمحامل.

4. تصميم شخصي

يمكن لمحامل كريات الدفع ثنائية الاتجاه QIBR أن توفر حلول حجم مخصصة لمناسبات مختلفة لتلبية التطبيقات الخاصة. وهذا لا يثري معايير المحامل فحسب، بل يوفر أيضًا إرشادات فعالة للمصنعين لتلبية الاحتياجات الفردية للمستخدمين.

مجالات التطبيق الرئيسية للمحامل الكروية ذات الاتجاهين QIBR

1. المحرك

في المحركات عالية الدقة مثل المحركات المؤازرة والمحركات السائر، تلعب محامل كريات الدفع ثنائية الاتجاه QIBR دورًا داعمًا لضمان النقل السلس والتشغيل الفعال للمحرك أثناء التشغيل.

2. المعدات الميكانيكية

في أنواع مختلفة من معدات المعالجة الميكانيكية وأنظمة النقل، يتم استخدام محامل كريات الدفع ثنائية الاتجاه QIBR لدعم الأحمال المحورية.

3. سفينة

في نظام دفع السفينة ومعدات التوجيه والمكونات الميكانيكية الأخرى، يمكن لمحامل كريات الدفع ثنائية الاتجاه QIBR أن تدعم القوة المحورية التي تولدها السفينة أثناء الملاحة، مما يضمن استقرار وموثوقية النظام.

4. آلات الضغط

في المكابس الهيدروليكية أو الميكانيكية، عادةً ما يتم استخدام محامل كروية الدفع ثنائية الاتجاه QIBR لتحمل الحمل المحوري الناتج أثناء عملية العمل لضمان التشغيل الدقيق للآلة.
