محامل كروية ذات دفع مزدوج الاتجاه مع غسالات غلاف كروية

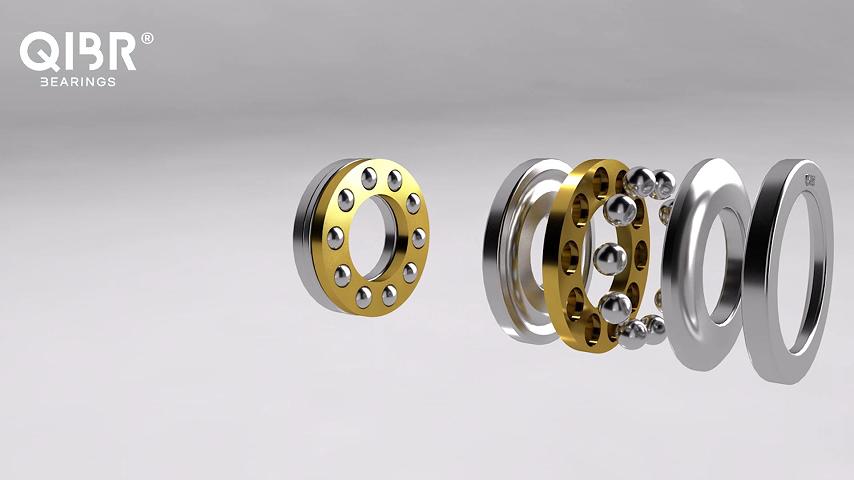

• تتكون من غسالة عمود واحدة، وغسالتي غلاف، ومجموعتي كرة وقفص، ومجموعتين غسالات الإسكان الكروية.

إن غسالات الغلاف وتجميعات الكرة والقفص للمحامل ذات الاتجاه المزدوج متطابقة مع تلك المستخدمة في المحامل ذات الاتجاه الواحد.

• يمكنه استيعاب الأحمال المحورية وتحديد موقع العمود محوريًا، في كلا الاتجاهين.

• تتضمن مجالات تطبيق محامل الكرات ذات الدفع المزدوج بشكل أساسي صناعة السيارات، وصناعة الفضاء، والنقل بالسكك الحديدية، والمعدات الطبية، وصناعات التعدين.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Material

52100/100Cr6/SUJ2/الفولاذ المقاوم للصدأ

Komponenten

غسالة العمود، غسالتان للغطاء، كرة مزدوجة وتجميع القفص

Marke

QIBR/OEM/Neutral

Innendurchmesser

10mm-150mm

Außendurchmesser

32mm-250mm

Gesamtbreite

22mm-176mm

Verpackung

حزمة التصدير القياسية

Anwendungen

أنظمة النقل والآلات الزراعية والآلات النسيجية وما إلى ذلك

QIBR اختيار نموذج

المرشحات

(d) القطر الداخلي

(D)القطر الخارجي

كتلة

(H) عرض المحمل

السرعة المرجعية

رقم.	رقم المنتج	(d) القطر الداخلي	(D)القطر الخارجي	كتلة	(H) عرض المحمل	السرعة المرجعية
1	54306+U306	25 mm	60 mm	0.58 kg	41.3 mm	2800 r/min
2	54306M+U306	25 mm	60 mm	0.58 kg	41.3 mm	2800 r/min
3	54306F+U306	25 mm	60 mm	0.58 kg	41.3 mm	2800 r/min
4	54306/P4+U306	25 mm	60 mm	0.58 kg	41.3 mm	3080 r/min
5	54207+U207	30 mm	62 mm	0.53 kg	37.8 mm	2800 r/min
6	54207M+U207	30 mm	62 mm	0.53 kg	37.8 mm	2800 r/min
7	54207F+U207	30 mm	62 mm	0.53 kg	37.8 mm	2800 r/min
8	54207/P4+U207	30 mm	62 mm	0.53 kg	37.8 mm	3080 r/min
9	54208+U208	30 mm	68 mm	0.63 kg	38.6 mm	2800 r/min
10	54208M+U208	30 mm	68 mm	0.63 kg	38.6 mm	2800 r/min
11	54208F+U208	30 mm	68 mm	0.63 kg	38.6 mm	2800 r/min
12	54208/P4+U208	30 mm	68 mm	0.63 kg	38.6 mm	3080 r/min
13	54307+U307	30 mm	68 mm	0.85 kg	47.2 mm	2400 r/min
14	54307M+U307	30 mm	68 mm	0.85 kg	47.2 mm	2400 r/min
15	54307F+U307	30 mm	68 mm	0.85 kg	47.2 mm	2400 r/min
16	54307/P4+U307	30 mm	68 mm	0.85 kg	47.2 mm	2640 r/min
17	54308+U308	30 mm	78 mm	1.15 kg	54.1 mm	2200 r/min
18	54308M+U308	30 mm	78 mm	1.15 kg	54.1 mm	2200 r/min
19	54308F+U308	30 mm	78 mm	1.15 kg	54.1 mm	2200 r/min
20	54308/P4+U308	30 mm	78 mm	1.15 kg	54.1 mm	2420 r/min
21	54209+U209	35 mm	73 mm	0.78 kg	39.6 mm	2600 r/min
22	54209M+U209	35 mm	73 mm	0.78 kg	39.6 mm	2600 r/min
23	54209F+U209	35 mm	73 mm	0.78 kg	39.6 mm	2600 r/min
24	54209/P4+U209	35 mm	73 mm	0.78 kg	39.6 mm	2860 r/min
25	54309+U309	35 mm	85 mm	1.6 kg	56.2 mm	1900 r/min
26	54309M+U309	35 mm	85 mm	1.6 kg	56.2 mm	1900 r/min
27	54309F+U309	35 mm	85 mm	1.6 kg	56.2 mm	1900 r/min
28	54309/P4+U309	35 mm	85 mm	1.6 kg	56.2 mm	2090 r/min
29	54409+U409	35 mm	100 mm	3 kg	78.9 mm	1500 r/min
30	54409M+U409	35 mm	100 mm	3 kg	78.9 mm	1500 r/min
31	54409F+U409	35 mm	100 mm	3 kg	78.9 mm	1500 r/min
32	54409/P4+U409	35 mm	100 mm	3 kg	78.9 mm	1650 r/min
33	54310+U310	40 mm	95 mm	2.3 kg	64.7 mm	1700 r/min
34	54310M+U310	40 mm	95 mm	2.3 kg	64.7 mm	1700 r/min
35	54310F+U310	40 mm	95 mm	2.3 kg	64.7 mm	1700 r/min
36	54310/P4+U310	40 mm	95 mm	2.3 kg	64.7 mm	1870 r/min
37	54410+U410	40 mm	110 mm	4.45 kg	83.2 mm	1400 r/min
38	54410M+U410	40 mm	110 mm	4.45 kg	83.2 mm	1400 r/min
39	54410F+U410	40 mm	110 mm	4.45 kg	83.2 mm	1400 r/min
40	54410/P4+U410	40 mm	110 mm	4.45 kg	83.2 mm	1540 r/min
41	54211+U211	45 mm	90 mm	49.6 mm	2200 r/min
42	54211F+U211	45 mm	90 mm	49.6 mm	2200 r/min
43	54211M+U211	45 mm	90 mm	49.6 mm	2200 r/min
44	54211/P4+U211	45 mm	90 mm	49.6 mm	2420 r/min
45	54312+U312	50 mm	110 mm	2.9 kg	70.7 mm	1500 r/min
46	54312F+U312	50 mm	110 mm	2.9 kg	70.7 mm	1500 r/min
47	54312M+U312	50 mm	110 mm	2.9 kg	70.7 mm	1500 r/min
48	54312/P4+U312	50 mm	110 mm	2.9 kg	70.7 mm	1650 r/min
49	54316+U316	65 mm	140 mm	5.55 kg	86.1 mm	1300 r/min
50	54316F+U316	65 mm	140 mm	5.55 kg	86.1 mm	1300 r/min
51	54316M+U316	65 mm	140 mm	5.55 kg	86.1 mm	1300 r/min
52	54316/P4+U316	65 mm	140 mm	5.55 kg	86.1 mm	1430 r/min
53	54416M+U416	65 mm	170 mm	17.5 kg	128.5 mm	850 r/min
54	54416/P4+U416	65 mm	170 mm	17.5 kg	128.5 mm	935 r/min
55	54317+U317	70 mm	150 mm	7.95 kg	95.2 mm	1100 r/min
56	54317F+U317	70 mm	150 mm	7.95 kg	95.2 mm	1100 r/min
57	54317M+U317	70 mm	150 mm	7.95 kg	95.2 mm	1100 r/min
58	54317/P4+U317	70 mm	150 mm	7.95 kg	95.2 mm	1210 r/min
59	54420M+U420	80 mm	210 mm	29 kg	159.9 mm	700 r/min
60	54420/P4+U420	80 mm	210 mm	29 kg	159.9 mm	770 r/min

ميزات ومزايا محمل كروي الدفع ثنائي الاتجاه QIBR مع حلقة مقعد ذاتية المحاذاة

تتمتع محامل كريات الدفع ذات الاتجاهين QIBR مع سباقات المحاذاة الذاتية بالعديد من الميزات والمزايا المهمة، والتي تنعكس بشكل أساسي في الجوانب التالية:

1. محمل كروي ثنائي الاتجاه QIBR مع قدرة تحميل ثنائية الاتجاه لحلقة المقعد ذاتية المحاذاة

يمكن لمحامل كريات الدفع ثنائية الاتجاه QIBR ذات السباقات ذاتية المحاذاة أن تتحمل الأحمال المحورية من كلا الاتجاهين. وهذا يجعلها فعالة بشكل خاص في التطبيقات التي تتطلب الأحمال الأمامية والخلفية.

2. أداء احتكاك منخفض لمحمل كروي ثنائي الاتجاه QIBR مع حلقة مقعد ذاتية المحاذاة

إن الكرة المتدحرجة في محمل كروي الدفع ثنائي الاتجاه QIBR مع حلقة المقعد ذاتية المحاذاة لديها احتكاك منخفض نسبيًا، مما يمكن أن يحسن كفاءة المعدات.

3. محمل كروي ثنائي الاتجاه QIBR مع حلقة مقعد ذاتية المحاذاة لديه وظيفة محاذاة ذاتية

يمكن لمحامل كريات الدفع ثنائية الاتجاه QIBR مع سباقات المحاذاة الذاتية ضبط خطأ التثبيت للمحمل تلقائيًا وتعويض انحراف القوة المحورية الناتج عن التثبيت غير الصحيح، أو إمالة العمود أو مقعد المحمل غير المستوي، مما يجعل المحمل يعمل بسلاسة أكبر.

4. محامل كروية الدفع ثنائية الاتجاه QIBR مع سباقات ذاتية المحاذاة تقلل من تكاليف الصيانة

تعمل محامل كريات الدفع ثنائية الاتجاه QIBR مع سباقات المحاذاة الذاتية على تقليل أخطاء التثبيت والاحتكاك أثناء التشغيل بسبب تصميم المحاذاة الذاتية، مما يعني تقليل تكرار وتكلفة الصيانة. وهذا مفيد بشكل خاص للمعدات التي تتطلب استبدالًا أو فحصًا متكررًا.

محمل كروي ثنائي الاتجاه QIBR مع تحسين أداء حلقة المقعد ذاتية المحاذاة وحلول

1. رفع تصميم القفص

يستخدم القفص لدعم الكرات والحفاظ على محاذاةها الصحيحة. يساعد تحسين تصميم القفص على تحسين أداء المحامل؛ تستخدم محامل كريات الدفع ثنائية الاتجاه QIBR ذات السباقات ذاتية المحاذاة مواد عالية القوة ومنخفضة الاحتكاك (مثل بولي تترافلوروإيثيلين، والنايلون، وما إلى ذلك) لصنع الأقفاص، والتي يمكن أن تقلل الاحتكاك و تحسين كفاءة الدوران للمحمل.

2. تعزيز أداء الحمل المضاد غريب الأطوار

التصميم مع سباق المحاذاة يمكن أن يساعد المحمل في الحفاظ على التشغيل المستقر حتى لو لم يكن محاذيًا تمامًا، وبالتالي تقليل الحمل اللامركزي الناتج عن انحراف مركز العمود وتحسين قدرة المحمل على مقاومة الحمل اللامركزي.

3. تحسين مقاومة التآكل

QIBR محامل كروية الدفع ثنائية الاتجاه مع مقاعد ذاتية المحاذاة مصنوعة من الفولاذ المقاوم للصدأ المقاوم للتآكل (مثل الفولاذ المقاوم للصدأ AISI 440C)، أو حماية إضافية للطلاء (مثل الجلفنة، ومعالجة التخميل)، والتي يمكن أن تحسن بشكل فعال مقاومة التآكل للمحمل .

4. تصميم شخصي

في مناسبات مختلفة، يمكن لمحامل كريات الدفع ثنائية الاتجاه QIBR مع سباقات المحاذاة الذاتية أن توفر حلول حجم مخصصة لتلبية التطبيقات الخاصة. وهذا لا يثري معايير المحامل فحسب، بل يوفر أيضًا إرشادات فعالة للمصنعين لتلبية الاحتياجات الفردية للمستخدمين.

مجالات التطبيق الرئيسية لمحامل كريات الدفع ثنائية الاتجاه QIBR ذات السباقات ذاتية المحاذاة

1. آلات الرفع

في الآلات مثل الرافعات، يمكن أن تواجه محامل كريات الدفع ثنائية الاتجاه QIBR ذات السباقات ذاتية المحاذاة أحمالًا أكبر وضغطًا محوريًا متعدد الاتجاهات، مما يمكن أن يحل بشكل فعال مشكلة التآكل المبكر الناتج عن سوء المحاذاة.

2. المعدات الميكانيكية

على سبيل المثال، في أنواع مختلفة من معدات المعالجة الميكانيكية وأنظمة النقل، يتم استخدام محامل كريات الدفع ثنائية الاتجاه QIBR مع سباقات المحاذاة الذاتية لدعم الأحمال المحورية.سفينة

3. السفن

في أنظمة دفع السفن والمنصات البحرية وغيرها من المناسبات، نظرًا لخصوصية بيئة التشغيل (مثل الأمواج والاهتزاز وعوامل أخرى)، غالبًا ما تواجه المحامل انحرافًا أو اهتزازًا يمكن أن تضمن حلقة المقعد ذاتية المحاذاة أن المحمل دائمًا في حالة عمل مثالية.

4. المخفض ونقل

في مخفضات عزم الدوران أو ناقلات الحركة العالية، يمكن لمحامل كريات الدفع ثنائية الاتجاه QIBR ذات السباقات ذاتية المحاذاة أن تنقل وتتحمل الأحمال المحورية بكفاءة.
