محامل كروية ذات اتجاه دفع واحد

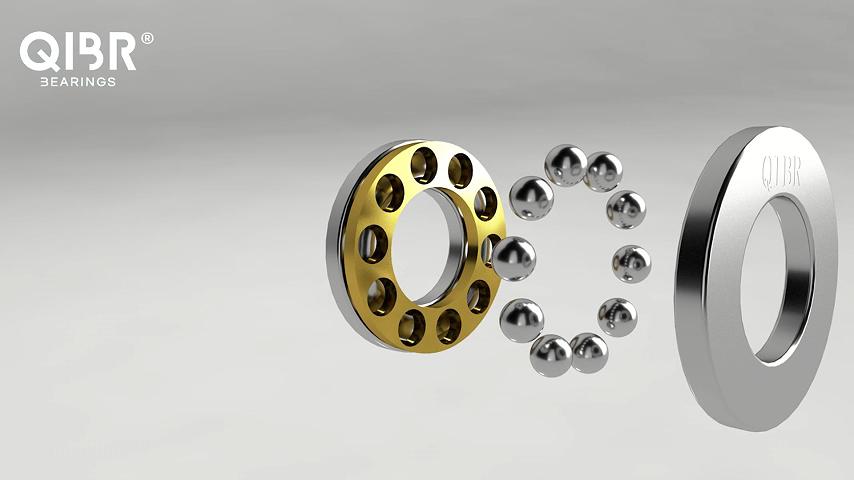

• تتكون من غسالة عمود وغسالة غلاف وتجميع كرة وقفص.
• يمكنها استيعاب الأحمال المحورية وتحديد موقع العمود محوريًا، في اتجاه واحد فقط.
• تُستخدم محامل الكرات ذات الدفع أحادي الاتجاه بشكل أساسي في المواقف التي يتم فيها تطبيق القوة المحورية في اتجاه واحد فقط. تتضمن هذه المواقف آليات الحركة الترددية الخطية وآليات النقل اللولبية وما إلى ذلك.
Standard
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh
Material
52100/100Cr6/SUJ2/الفولاذ المقاوم للصدأ
Komponenten
غسالة العمود، غسالة الغلاف، مجموعة الكرة والقفص
Marke
QIBR/OEM/Neutral
Innendurchmesser
10mm-670mm
Außendurchmesser
24mm-800mm
Gesamtbreite
9mm-105mm
Verpackung
حزمة التصدير القياسية
Anwendungen
أنظمة النقل والآلات الزراعية والآلات النسيجية وما إلى ذلك
4g7afpffgse6r7wyn9m1maxvd3
100
| رقم. | المنتج | رقم المنتج | (d) القطر الداخلي | (D)القطر الخارجي | (H) العرض | (r1,2)بعد الشطب | (D1)القطر الداخلي للحلقة الداخلية | (d1) القطر الخارجي للحلقة الداخلية |
|---|---|---|---|---|---|---|---|---|
| 1 |
|
51100 | 10 mm | 24 mm | 9 mm | 0.3 mm | 11 mm | 24 mm |
| 2 |
|
51100/P4 | 10 mm | 24 mm | 9 mm | 0.3 mm | 11 mm | 24 mm |
| 3 |
|
51100F | 10 mm | 24 mm | 9 mm | 0.3 mm | 11 mm | 24 mm |
| 4 |
|
51100M | 10 mm | 24 mm | 9 mm | 0.3 mm | 11 mm | 24 mm |
| 5 |
|
51200 | 10 mm | 26 mm | 11 mm | 0.6 mm | 12 mm | 26 mm |
| 6 |
|
51200M | 10 mm | 26 mm | 11 mm | 0.6 mm | 12 mm | 26 mm |
| 7 |
|
51200F | 10 mm | 26 mm | 11 mm | 0.6 mm | 12 mm | 26 mm |
| 8 |
|
51200/P4 | 10 mm | 26 mm | 11 mm | 0.6 mm | 12 mm | 26 mm |
| 9 |
|
51101 | 12mm | 26 mm | 9 mm | 0.3 mm | 13 mm | 26 mm |
| 10 |
|
51101/P4 | 12mm | 26 mm | 9 mm | 0.3 mm | 13 mm | 26 mm |
| 11 |
|
51101F | 12mm | 26 mm | 9 mm | 0.3 mm | 13 mm | 26 mm |
| 12 |
|
51101M | 12mm | 26 mm | 9 mm | 0.3 mm | 13 mm | 26 mm |
| 13 |
|
51201 | 12 mm | 28 mm | 11 mm | 0.6 mm | 14 mm | 28 mm |
| 14 |
|
51201/P4 | 12 mm | 28 mm | 11 mm | 0.6 mm | 14 mm | 28 mm |
| 15 |
|
51201F | 12 mm | 28 mm | 11 mm | 0.6 mm | 14 mm | 28 mm |
| 16 |
|
51201M | 12 mm | 28 mm | 11 mm | 0.6 mm | 14 mm | 28 mm |
| 17 |
|
51102 | 15 mm | 28 mm | 9 mm | 0.3 mm | 16 mm | 28 mm |
| 18 |
|
51102/P4 | 15 mm | 28 mm | 9 mm | 0.3 mm | 16 mm | 28 mm |
| 19 |
|
51102F | 15 mm | 28 mm | 9 mm | 0.3 mm | 16 mm | 28 mm |
| 20 |
|
51102M | 15 mm | 28 mm | 9 mm | 0.3 mm | 16 mm | 28 mm |
| 21 |
|
51202 | 15 mm | 32 mm | 12 mm | 0.3 mm | 18 mm | 30 mm |
| 22 |
|
51202/P4 | 15 mm | 32 mm | 12 mm | 0.3 mm | 18 mm | 30 mm |
| 23 |
|
51202M | 15 mm | 32 mm | 12 mm | 0.3 mm | 18 mm | 30 mm |
| 24 |
|
51202F | 15 mm | 32 mm | 12 mm | 0.3 mm | 18 mm | 30 mm |
| 25 |
|
51103 | 17 mm | 30 mm | 9 mm | 0.3 mm | 18 mm | 30 mm |
| 26 |
|
51103/P4 | 17 mm | 30 mm | 9 mm | 0.3 mm | 18 mm | 30 mm |
| 27 |
|
51103M | 17 mm | 30 mm | 9 mm | 0.3 mm | 18 mm | 30 mm |
| 28 |
|
51103F | 17 mm | 30 mm | 9 mm | 0.3 mm | 18 mm | 30 mm |
| 29 |
|
51203 | 17 mm | 35 mm | 12 mm | 0.6 mm | 19 mm | 35 mm |
| 30 |
|
51203/P4 | 17 mm | 35 mm | 12 mm | 0.6 mm | 19 mm | 35 mm |
| 31 |
|
51203M | 17 mm | 35 mm | 12 mm | 0.6 mm | 19 mm | 35 mm |
| 32 |
|
51203F | 17 mm | 35 mm | 12 mm | 0.6 mm | 19 mm | 35 mm |
| 33 |
|
51104 | 20 mm | 35 mm | 10 mm | 0.3 mm | 21 mm | 35 mm |
| 34 |
|
51104/P4 | 20 mm | 35 mm | 10 mm | 0.3 mm | 21 mm | 35 mm |
| 35 |
|
51104M | 20 mm | 35 mm | 10 mm | 0.3 mm | 21 mm | 35 mm |
| 36 |
|
51104F | 20 mm | 35 mm | 10 mm | 0.3 mm | 21 mm | 35 mm |
| 37 |
|
51204 | 20 mm | 40 mm | 14 mm | 0.6 mm | 22 mm | 40 mm |
| 38 |
|
51204/P4 | 20 mm | 40 mm | 14 mm | 0.6 mm | 22 mm | 40 mm |
| 39 |
|
51204M | 20 mm | 40 mm | 14 mm | 0.6 mm | 22 mm | 40 mm |
| 40 |
|
51204F | 20 mm | 40 mm | 14 mm | 0.6 mm | 22 mm | 40 mm |
| 41 |
|
51105 | 25 mm | 42 mm | 11 mm | 0.6 mm | 26 mm | 42 mm |
| 42 |
|
51105/P4 | 25 mm | 42 mm | 11 mm | 0.6 mm | 26 mm | 42 mm |
| 43 |
|
51105M | 25 mm | 42 mm | 11 mm | 0.6 mm | 26 mm | 42 mm |
| 44 |
|
51105F | 25 mm | 42 mm | 11 mm | 0.6 mm | 26 mm | 42 mm |
| 45 |
|
51205 | 25 mm | 47 mm | 15 mm | 0.6 mm | 27 mm | 47 mm |
| 46 |
|
51205/P4 | 25 mm | 47 mm | 15 mm | 0.6 mm | 27 mm | 47 mm |
| 47 |
|
51205M | 25 mm | 47 mm | 15 mm | 0.6 mm | 27 mm | 47 mm |
| 48 |
|
51205F | 25 mm | 47 mm | 15 mm | 0.6 mm | 27 mm | 47 mm |
| 49 |
|
51305 | 25 mm | 52 mm | 18 mm | 1 mm | 27 mm | 52 mm |
| 50 |
|
51305/P4 | 25 mm | 52 mm | 18 mm | 1 mm | 27 mm | 52 mm |
| 51 |
|
51305M | 25 mm | 52 mm | 18 mm | 1 mm | 27 mm | 52 mm |
| 52 |
|
51305F | 25 mm | 52 mm | 18 mm | 1 mm | 27 mm | 52 mm |
| 53 |
|
51405 | 25 mm | 60 mm | 24 mm | 1 mm | 27 mm | 60 mm |
| 54 |
|
51405/P4 | 25 mm | 60 mm | 24 mm | 1 mm | 27 mm | 60 mm |
| 55 |
|
51405M | 25 mm | 60 mm | 24 mm | 1 mm | 27 mm | 60 mm |
| 56 |
|
51405F | 25 mm | 60 mm | 24 mm | 1 mm | 27 mm | 60 mm |
| 57 |
|
51106 | 30 mm | 47 mm | 11 mm | 0.6 mm | 32 mm | 47 mm |
| 58 |
|
51106/P4 | 30 mm | 47 mm | 11 mm | 0.6 mm | 32 mm | 47 mm |
| 59 |
|
51106M | 30 mm | 47 mm | 11 mm | 0.6 mm | 32 mm | 47 mm |
| 60 |
|
51106F | 30 mm | 47 mm | 11 mm | 0.6 mm | 32 mm | 47 mm |
| 61 |
|
51206 | 30 mm | 52 mm | 16 mm | 0.6 mm | 32 mm | 52 mm |
| 62 |
|
51206/P4 | 30 mm | 52 mm | 16 mm | 0.6 mm | 32 mm | 52 mm |
| 63 |
|
51206M | 30 mm | 52 mm | 16 mm | 0.6 mm | 32 mm | 52 mm |
| 64 |
|
51206F | 30 mm | 52 mm | 16 mm | 0.6 mm | 32 mm | 52 mm |
| 65 |
|
51306 | 30 mm | 60 mm | 21 mm | 1 mm | 32 mm | 60 mm |
| 66 |
|
51306/P4 | 30 mm | 60 mm | 21 mm | 1 mm | 32 mm | 60 mm |
| 67 |
|
51306F | 30 mm | 60 mm | 21 mm | 1 mm | 32 mm | 60 mm |
| 68 |
|
51306M | 30 mm | 60 mm | 21 mm | 1 mm | 32 mm | 60 mm |
| 69 |
|
51406 | 30 mm | 70 mm | 28 mm | 1 mm | 32 mm | 70 mm |
| 70 |
|
51406/P4 | 30 mm | 70 mm | 28 mm | 1 mm | 32 mm | 70 mm |
| 71 |
|
51406M | 30 mm | 70 mm | 28 mm | 1 mm | 32 mm | 70 mm |
| 72 |
|
51406F | 30 mm | 70 mm | 28 mm | 1 mm | 32 mm | 70 mm |
| 73 |
|
51107 | 35 mm | 52 mm | 12 mm | 0.6 mm | 37 mm | 52 mm |
| 74 |
|
51107/P4 | 35 mm | 52 mm | 12 mm | 0.6 mm | 37 mm | 52 mm |
| 75 |
|
51107M | 35 mm | 52 mm | 12 mm | 0.6 mm | 37 mm | 52 mm |
| 76 |
|
51107F | 35 mm | 52 mm | 12 mm | 0.6 mm | 37 mm | 52 mm |
| 77 |
|
51207 | 35 mm | 62 mm | 18 mm | 1 mm | 37 mm | 62 mm |
| 78 |
|
51207/P4 | 35 mm | 62 mm | 18 mm | 1 mm | 37 mm | 62 mm |
| 79 |
|
51207M | 35 mm | 62 mm | 18 mm | 1 mm | 37 mm | 62 mm |
| 80 |
|
51207F | 35 mm | 62 mm | 18 mm | 1 mm | 37 mm | 62 mm |
| 81 |
|
51307 | 35 mm | 68 mm | 24 mm | 1 mm | 37 mm | 68 mm |
| 82 |
|
51307/P4 | 35 mm | 68 mm | 24 mm | 1 mm | 37 mm | 68 mm |
| 83 |
|
51307M | 35 mm | 68 mm | 24 mm | 1 mm | 37 mm | 68 mm |
| 84 |
|
51307F | 35 mm | 68 mm | 24 mm | 1 mm | 37 mm | 68 mm |
| 85 |
|
51407 | 35 mm | 80 mm | 32 mm | 1.1 mm | 37 mm | 80 mm |
| 86 |
|
51407/P4 | 35 mm | 80 mm | 32 mm | 1.1 mm | 37 mm | 80 mm |
| 87 |
|
51407M | 35 mm | 80 mm | 32 mm | 1.1 mm | 37 mm | 80 mm |
| 88 |
|
51407F | 35 mm | 80 mm | 32 mm | 1.1 mm | 37 mm | 80 mm |
| 89 |
|
51108 | 40 mm | 60 mm | 13 mm | 0.6 mm | 42 mm | 60 mm |
| 90 |
|
51108/P4 | 40 mm | 60 mm | 13 mm | 0.6 mm | 42 mm | 60 mm |
| 91 |
|
51108M | 40 mm | 60 mm | 13 mm | 0.6 mm | 42 mm | 60 mm |
| 92 |
|
51108F | 40 mm | 60 mm | 13 mm | 0.6 mm | 42 mm | 60 mm |
| 93 |
|
51208 | 40 mm | 68 mm | 19 mm | 1 mm | 42 mm | 68 mm |
| 94 |
|
51208/P4 | 40 mm | 68 mm | 19 mm | 1 mm | 42 mm | 68 mm |
| 95 |
|
51208M | 40 mm | 68 mm | 19 mm | 1 mm | 42 mm | 68 mm |
| 96 |
|
51208F | 40 mm | 68 mm | 19 mm | 1 mm | 42 mm | 68 mm |
| 97 |
|
51308 | 40 mm | 78 mm | 26 mm | 1 mm | 42 mm | 78 mm |
| 98 |
|
51308/P4 | 40 mm | 78 mm | 26 mm | 1 mm | 42 mm | 78 mm |
| 99 |
|
51308M | 40 mm | 78 mm | 26 mm | 1 mm | 42 mm | 78 mm |
| 100 |
|
51308F | 40 mm | 78 mm | 26 mm | 1 mm | 42 mm | 78 mm |
ميزات ومزايا محامل كروية الدفع أحادية الاتجاه QIBR
تتمتع محامل كريات الدفع أحادية الاتجاه QIBR بالعديد من الميزات والمزايا المهمة وتلعب دورًا رئيسيًا في مختلف المجالات، وهو ما ينعكس بشكل رئيسي في الجوانب التالية:
1. محامل كروية الدفع ذات الاتجاه الواحد QIBR تتحمل الحمل في اتجاه واحد
يمكن لمحامل كريات الدفع ذات الاتجاه الواحد QIBR أن تتحمل الأحمال المحورية الكبيرة في اتجاه واحد وهي مناسبة للتطبيقات التي تتطلب الدعم من جانب واحد فقط.
2. QIBR محمل كروي ذو اتجاه واحد أداء احتكاك منخفض
الكرات التي تتدحرج في محامل كروية الدفع ذات الاتجاه الواحد QIBR لديها احتكاك منخفض نسبيًا، مما يمكن أن يحسن كفاءة المعدات.
3. محامل كروية الدفع أحادية الاتجاه QIBR تتميز بدقة عالية
يمكن لمحامل كريات الدفع ذات الاتجاه الواحد QIBR عالية الجودة أن توفر دورانًا سلسًا وقدرة حمل عالية.
4. سهل التركيب
يعد تركيب وصيانة محامل كريات الدفع أحادية الاتجاه QIBR بسيطة نسبيًا، خاصة عندما تتعرض لحمل محوري أحادي الاتجاه.
QIBR تحسين أداء المحامل الكروية أحادية الاتجاه وحلولها
1. رفع تصميم القفص
يستخدم القفص لدعم الكرات والحفاظ على محاذاةها الصحيحة. يساعد تحسين تصميم القفص على تحسين أداء المحمل؛
تستخدم محامل كريات الدفع أحادية الاتجاه QIBR مواد عالية القوة ومنخفضة الاحتكاك (مثل بولي تترافلوروإيثيلين والنايلون وما إلى ذلك) لصنع الأقفاص، والتي يمكن أن تقلل الاحتكاك وتحسن كفاءة دوران المحمل.
2. تحسين التصميم الهندسي المحمل
يمكن لمحامل الكرات ذات الاتجاه الواحد QIBR تحسين قدرتها على التحمل واستقرارها عن طريق زيادة عدد الكرات دون زيادة حجم المحمل.
3. تحسين مقاومة التآكل
QIBR محامل كروية الدفع أحادية الاتجاه مصنوعة من الفولاذ المقاوم للصدأ المقاوم للتآكل (مثل الفولاذ المقاوم للصدأ AISI 440C)، أو حماية إضافية للطلاء (مثل الجلفنة، ومعالجة التخميل)، والتي يمكن أن تحسن بشكل فعال مقاومة التآكل للمحامل.
4. تصميم شخصي
يمكن لمحامل كريات الدفع ذات الاتجاه الواحد QIBR أن توفر حلول حجم مخصصة لمناسبات مختلفة لتلبية التطبيقات الخاصة. وهذا لا يثري معايير المحامل فحسب، بل يوفر أيضًا إرشادات فعالة للمصنعين لتلبية الاحتياجات الفردية للمستخدمين.
مجالات التطبيق الرئيسية لمحامل كريات الدفع أحادية الاتجاه QIBR
1. صناعة السيارات
على سبيل المثال، في محركات السيارات، وخاصة في أنظمة نقل الحركة والقوابض والمكونات الأخرى، يمكن لمحامل كريات الدفع أحادية الاتجاه QIBR أن تتحمل القوة المحورية من اتجاه واحد.
2. أدوات الآلة
على سبيل المثال، في أنواع مختلفة من معدات المعالجة الميكانيكية وأنظمة النقل، يتم استخدام محامل كريات الدفع أحادية الاتجاه QIBR لدعم الأحمال المحورية.
3. الأجهزة المنزلية
الغسالات والمراوح الكهربائية والأدوات الكهربائية وما إلى ذلك. في هذه الأجهزة المنزلية، يتم استخدام محامل كروية الدفع أحادية الاتجاه QIBR لدعم الأجزاء الدوارة، مثل أعمدة المحرك وشفرات المروحة وما إلى ذلك، لتحمل أحمال محورية معينة وضمان التشغيل السلس من المعدات.
4. آلات الضغط
في المكابس الهيدروليكية أو الميكانيكية، عادةً ما يتم استخدام محامل كروية الدفع أحادية الاتجاه QIBR لتحمل الحمل المحوري الناتج أثناء عملية العمل لضمان التشغيل الدقيق للآلة.
